R48-3000E3 艾默生通信整流模塊維護和故障處理手冊
索引：艾默生直流屏,艾默生通信電源,通信電源故障維修,R48-3000E3 發布日期：2023-06-05
本文主要介紹艾默生直流屏R48-3000E3 通信電源模塊的維護和故障處理方法。
一、 艾默生通信電源模塊R48-3000E3警告
1 常規安全
★ 危險
服務人員必須遵循被認可的安全程序。
執行下列程序可能導致服務人員受到傷害。為了避免這些危險，應當由熟悉此相關設備類型危險的合格服務人員執行程序。這些危害可能包括電擊、電源和/或燒傷。為了避免這些危險：
1．需要按照指示的順序來執行任務。
2．摘下手表、戒指和其他首飾。
3．在接觸任何無絕緣表面或端子前，請使用電壓表，以確保沒有電壓或電壓是所期望的值。
4．戴防護眼鏡，使用推薦的工具。
5．使用絕緣工具，用絕緣材料覆蓋住母線。（為避免對安裝人造成危險或損耗設備，在這個過程中使用的工具應有絕緣把手。全部裸露的金屬軸、擴展槽及把手等必須完全用三個半重疊最小絕緣帶隔離。確保有多個工作端的扳手僅有一個端暴露在外。操作帶電設備時，用帆布或其他的絕緣材料覆蓋任何的帶電母線，以防止掉落的工具或部件造成短路。）
2 電壓
交流輸入電壓
★ 危險
帶直流屏整流模塊的電源系統運行于交流電壓之下，能夠產生致命的電擊。
直流輸入/輸出電壓
★ 危險
使用整流模塊的電源系統產生直流電且需要連接電池。雖然直流電壓沒有達到危險的程度，但整流模塊和/或電池也能產生大量的電流。請格外小心，不要無意中接觸或允許任何工具無意中接觸電池端子或連接到電池端的裸線。絕不允許金屬物體觸碰，如工具，在同一時間接觸多個終端，或同時接觸終端和接地的物體，即使是短暫的短路也可能導致爆炸和傷害。
★ 注意
如果電池電量不足，維護和故障處理程序的操作可能會中斷負載電源。
3 靜電放電
★ 警告
直流屏整流模塊R48-3000E3電路卡含有靜電敏感器件。為了避免靜電放電造成傷害的可能性，當操作打開的整流模塊時，應始終佩戴有兆歐姆電阻接地的防靜電腕帶。
二、 艾默生通信電源模塊R48-3000E3預防性維護
我們強烈建議與艾默生網絡能源客戶支援服務部門簽署預防和補救維護合同。
維修表 1 所列程序應每半年進行一次，以確保系統的持續運行。
執行這些預防性維修程序的服務人員必須仔細閱讀和理解本手冊，必須熟悉各指示燈、控制件以及設備的操作。
表1 保養步驟
三、 艾默生通信電源模塊R48-3000E3故障處理信息
1 整流模塊R48-3000E3故障癥狀和故障處理
當R48-3000E3整流模塊局部有問題癥狀顯現時，應替換整個整流模塊。除更換整流模塊風扇外，不應試圖解決或修復任何整流模塊的單個組件。
直流屏整流模塊R48-3000E3故障時指示燈如下：電源指示燈（綠色）滅，保護指示燈（黃色）亮，保護指示燈（黃色）閃爍，告警指示燈（紅色）亮，告警指示燈（紅色）閃爍。表 2 列出了可能的原因和糾正措施。

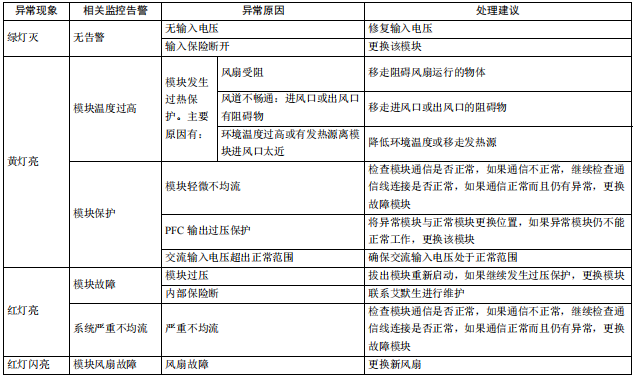

表2 整流模塊故障處理方法
2 整流模塊間均流不良
當多個整流模塊并聯使用中出現均流不良，均流電流誤差大于 20％，檢查通信電纜是否正確連接。如果通信電纜已經正確連接，整流模塊仍然不均流，更換不均流模塊。
四、 艾默生通信電源模塊R48-3000E3更換步驟
1 更換整流模塊
可以在電力電源系統運行（可熱插拔）時卸載或安裝整流模塊，便于安裝和維護。
★ 危險
卸載時要小心，整流模塊運轉時，模塊表面可能非常熱。
★ 注意
從運行的系統中移除一個R48-3000E3整流模塊將引起系統報警。直流屏通信模塊更換后，必須復位系統監控模塊。關于整流模塊更換的額外信息，請參閱相關電力系統或監控模塊的單獨文檔。
★ 注意
整流模塊的鎖架安裝位于整流模塊橫插鎖模塊的右側。定位銷和模塊把手是相互聯動的。
★ 警告
為防止損壞R48-3000E3模塊鎖扣，在把模塊推入機架前確保把手處于的開啟位置。
步驟
1．在步驟執行過程中請參照圖 1。
2．步驟執行過程中可能會激活外部系統報警。請執行下列操作之一：如果可能的話禁用這些報警；如果這些報警不能輕易停用，通知有關人員忽略任何與此系統相關的報警。
3．更換模塊時，松開模塊把手上的螺釘（逆時針轉動數圈以松開螺釘），樞軸手柄 90 度到開啟位置（圖 1 所示）。
4．抓住把手，用力從機架上拉出模塊。
5．更換模塊時，松開模塊上的螺釘（逆時針轉動數圈以松開螺釘），樞軸手柄 90 度到開啟位置。
6．將模塊放入機架的安裝位置，并讓把手處于開啟位置，把模塊完全推入機架。
7．將把手推進模塊的前面板，將模塊安全地鎖定在機架上，然后擰緊手柄上的螺釘。
8．根據需要重置系統的監控模塊。（關于更換整流模塊的額外信息，請參閱隨附電源系統或監控模塊的獨立文檔）。
9．啟用外部系統報警，或者通知相關工作人員該程序已結束。
10．確保系統中沒有任何本地或遠程報警。
2 更換風扇
每個整流模塊R48-3000E3使用 1 個風扇，如果必須更換風扇，請執行以下步驟。
更換時，使用艾默生網絡能源產品型號為 32010485 的風扇。
★ 警告
本設備的線路卡含有靜電敏感器件。請閱讀本章相關靜電放電警告程序之后，再執行下列程序的操作。
★ 注意
當執行此過程中需要移除現有硬件的任何步驟時，保留好所有的硬件設備以備在隨后的步驟中使用。
步驟
1．執行R48-3000E3維修此步驟可能會激活外部報警。請執行下列操作之一：如果可能的話禁用這些警報；如果這些警報不能輕易停用，
通知有關人員無視今后的任何與此系統相關的警報。
2．請參閱手冊前面的操作說明，從機架上移除整流模塊。
3．把整流模塊放置在防靜電工作表面上，手腕上使用合規的靜電環。
4．如圖 1 所示，從整流模塊上移除 3 個面板安裝螺釘，移除面板。
5．小心地將風扇從整流模塊中拉出，直到能接觸到風扇電源線。
6．從 PC 板的連接插頭上拔掉風扇電源線，并拆卸風扇。
7．將替換的風扇電源線連接到 PC 板的連接插頭上。
8．將每個風扇放置在模塊相應的位置，使風扇定向：
? 將風扇吹風的方向?qū)?zhǔn)整流模塊的尾部。
? 電源線從風扇的一邊引出到其他風扇，如圖 1 所示。
9．重新安裝好的整流模塊面板。確保無任何風扇線纜受擠壓。使用之前拆卸的 3 個螺釘固定好面板。
10．按照之前程序步驟的描述，重新將整流模塊安裝到機架。
11．當風扇開始運轉，檢查確保風扇吹出從前端到后端的氣流。如果氣流的方向是錯誤的，立即從機架上拆卸整流模塊，重復前面的步驟檢查和糾正風扇的方向，重新安裝整流模塊，并再次檢查氣流。
12．啟用外部報警，或通知該程序相關的人員程序已完成。
13．確保系統中沒有任何本地或者遠程的報警。

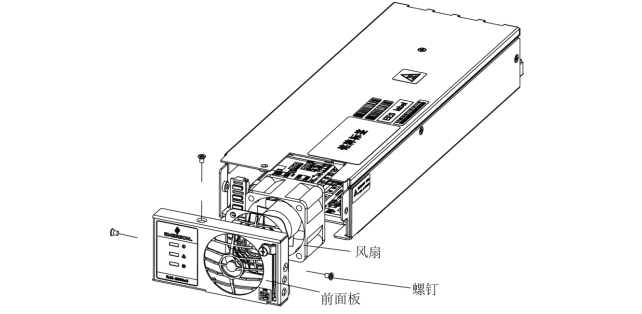

圖1 整流模塊風扇更換
