艾默生R48-3000E3 通信電源模塊規格介紹
索引：艾默生R48-3000E3,R48-3000E3,R48-3000E3通信電源,艾默生電源模塊 發布日期：2023-05-24
本文主要介紹艾默生R48-3000E3整流模塊的額定輸出、額定交流輸入及額定環境。
一、 額定輸出
1 、電壓
標稱輸出電壓—48V 直流，正極接地。從—42V 到—58V 可調，可通過系統監控模塊做相應的調節。出廠設置請參閱各自的電源系統或監控模塊的相關文檔。
2、 滿載電流
當輸出電壓為 58Vdc 帶滿載時，輸出電流可達到 51.7A；當輸出電壓為 48Vdc 帶滿載時，輸出電流可達到 62.5A。
3、 滿載功率
3000W @ Vout≥48Vdc
4、 輸入限功率控制
當輸入電壓在 176Vac～300Vac 時，整流模塊可以輸出最大功率（3000W）；當輸入電壓在 85Vac～176Vac 時，整流模塊仍然能夠正常工作，但是處于線性限功率模式。輸出功率與輸入電壓的關系見表 1 和圖 1 所示。

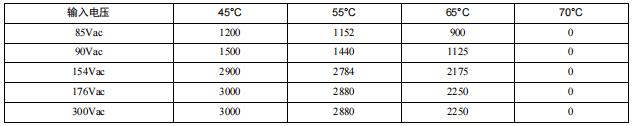

表1 輸入電壓與溫度之間的關系

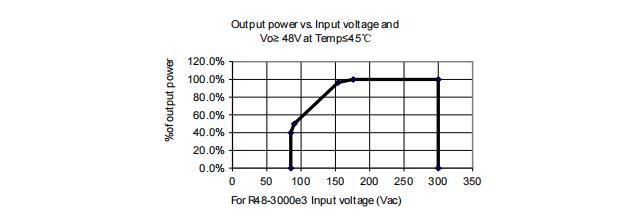

圖1 輸出功率與輸入電壓的關系
5、調整率和輸出動態
靜態
由整流模塊控制的靜態調整率為±0.6％，以滿足在恒溫的環境下，從空載到滿載，輸入電壓和輸入頻率的任意組合的需求。相關系統監控模塊可提供更多的控制。系統控制的說明書請參閱相關的電源系統或監控模塊的文檔。
動態響應
在額定輸入和額定輸出的條件下，當負載上的輸出電流在 50％～25％～50％或者 50％～75％～50％范圍內變化時，負載效應恢復時間小于 200μs，且超調量小于輸出電壓的 5％。
6、雜音（帶電池或不帶電池）
在符合標稱輸入電壓，標稱輸出電壓，50％負載和 25℃（77°F）環境時，抄取典型的讀數。
峰峰值雜音
符合 YD731 標準。
峰峰寬頻輸出最高為 200mV，20mHZ(YD731)，在額定輸出電壓，帶載為滿載的 0％～100％。
電話衡重雜音
在 300Hz～3400Hz 范圍內，帶載為滿載的 5％～100％之間時，輸出噪音≤2mV；帶載為滿載的 0％～5％之間時，輸出噪音≤5mV。
離散雜音
符合 YD731 標準。
離散雜音電壓≤5mV at 3.4kHz～150kHz，≤3mV at 150kHz～200kHz，≤2mV at 200kHz～500kHz 和≤1mV at 500kHz～30000kHz
寬帶雜音
寬帶雜音電壓≤50mV at 3.4kHz～150kHz 和≤20mV at 0.15MHz～30MHz
二、 R48-3000E3艾默生通信電源模塊額定交流輸入
1、 電壓
額定
額定輸入 200V～250V 交流電，單相，50/60Hz。
模塊在 85V～300V 以及 45Hz～65Hz 的范圍內均可工作。
降額輸出
當輸入電壓在 85V～176V 時，模塊會降低輸出功率。請參閱 4 輸入限功率控制。
擴展
整流模塊可在 300V 交流電下安全工作。
安全電壓
整流模塊可以承受 415V 交流電而不損壞。
2、功率因數和 THD
輸入電壓為 220Vac 以及環溫 25℃：
20%～40%額定輸出負載 PF≥0.97；
40%～70%額定輸出負載 PF≥0.98；
70%～100%額定輸出負載 PF≥0.99；
100%額定輸出負載 PF≥0.99；
50%～100%額定輸出負載THDA≤5%；
20%～50%額定輸出負載 THDA≤15%。
3、啟動沖擊電流
在額定輸入電壓，輸出電壓為出廠整定值，滿載輸出的情況下，測量輸入的啟動沖擊電流，一般要求輸入啟動沖擊電流峰值≤額定輸入條件下最大穩態輸入電流峰值的 150%；并且在任何交流輸入中斷持續的條件下，標準的交流配電斷路器會不間斷工作。
4、 整流模塊效率和最大輸入電流
當帶滿載的 50％時，在標稱輸入輸出總線處測得整流模塊直流電壓輸出初始值為 53.5V。“滿載百分比”是指 3000W 的百分率，50Hz/60Hz 輸入，25℃環境。
典型運行效率：220Vac 輸入，默認輸出電壓，50％～100％負載，效率最高點＞95.6％，最低效率＞95.2％。
整流模塊最大輸入電流：當輸入電壓為 176Vac，輸出調整為 48Vdc，帶 100％滿負荷時，測得整流模塊最大輸入電流小于 22A。
三、 R48-3000E3艾默生通信電源模塊額定環境
1、 可工作的環境溫度范圍
－40℃至＋70℃之間，具體請參閱圖 2。
輸入電壓范圍為 176V～300V
—40℃～＋45℃輸出滿功率 3000W，
＋45℃～＋55℃輸出功率線性下降到 2900W，
＋55℃～＋65℃輸出功率線性下降到 2250W，
＋65°C～＋70℃輸出功率線性下降到 0W。

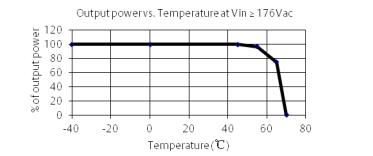

圖2 輸出功率和環境溫度
2、 符合規范的溫度范圍
－20℃至＋70℃之間。
3、 貯存環境溫度范圍
從－40℃到＋70℃（從－40°F 到＋167°F）。
4、 濕度
整流模塊可以在空氣相對濕度為 0％至 95％范圍運行，無冷凝。
5、 海拔
整流模塊在低于 2000m 的高度范圍內可正常運行；超過 6000ft（1ft=0.3048m）時，最高工作環境溫度隨海拔每升高 1000ft而降低 3℃。
6、 通風要求
整流模塊使用風扇冷卻，從前到后強制通風。整流模塊安裝架的設計必須使整流模塊位于通風口并未被堵塞，進入每個整流模塊的空氣溫度不能超過工作環境溫度的規定范圍。具體請參閱可工作的環境溫度范圍。
7、 雜音（系統）
整流模塊安裝架垂直表面 1m 上，任何的雜音（安裝了整流模塊，同時風扇在工作）都不超過下列的限度，風扇控制電路設備所測量的雜音。
最大 55DB（A），小于 25℃的工作環溫的最大值，滿載。
8、 浪涌保護
依照 EN61000-4-5 級標準安裝，Class 4，B 級。
交流輸入端口：
直流輸出端口：
