R48-3000E3 艾默生整流模塊安裝及操作方法
索引：R48-3000E3,艾默生通信電源,艾默生整流模塊,維諦通信電源 發布日期：2023-05-31
本文主要介紹R48-3000E3 艾默生整流模塊的安裝、控制和指示燈和整流模塊的操作。
一、 直流屏通信電源警告
★ 危險
安裝人員必須遵循經過核準的安全程序操作。
帶整流模塊R48-3000E3的電源系統運行于交流電壓下，可能產生致命的電擊。在接通任何電力前，交流輸入電源必須從給直流電源系統供給電力的分支電路線上完全斷開。在所有的電力連接完成和通過檢查前，請勿使用交流電源系統。
使用整流模塊的電源系統也需要連接到電池上。雖然電池電壓沒有達到危險的程度，但電池也能產生大量的電流。請格外小心，不要無意中接觸或有任何工具無意中接觸到電池端子或連接到電池端子的裸線；絕不允許金屬物體如工具，在同一時間接觸多個端子，或同時接觸接地的物體。即使是短暫的短路也可能導致爆炸和傷害。在連接電池的線索前，摘下手表、戒指或其他首飾。最后連接直流（電池）。斷開與電源系統連接的所有其他直流輸入電源。
二、 安裝直流屏整流模塊
電源系統運行時，可以移除或安裝整流模塊（可熱插拔），使其便于安裝和維護。然而初始啟動階段，電源系統使用的所有整流模塊應該在啟動系統前安裝好。
★ 注意
每個整流模塊用右側的鎖扣模塊固定到安裝架上。鎖扣和模塊把手是互動的。推動把手到模塊的前面板，使鎖扣到鎖定位置，從模塊前面板拉出把手，使鎖扣打開。處理操作見圖 1。
★ 警告
為防止損壞閉鎖機制，確保在安裝和移除模塊時，把手是在開啟位置。在架子上安裝模塊時把手絕不可放在在關閉位置。
R48-3000E3 艾默生整流模塊安裝步驟
1．拆除整流模塊包裝。
2．如果安裝整流模塊位置有空白面板，需卸除掉。
3．松動整流模塊把手上的螺釘（逆時針轉動數圈以松動螺釘）樞軸把手 90 度到開啟位置（圖 1）。
4．將整流模塊安裝在機架空置位置上，把手保持在開啟位置，再將模塊完全推入機架。

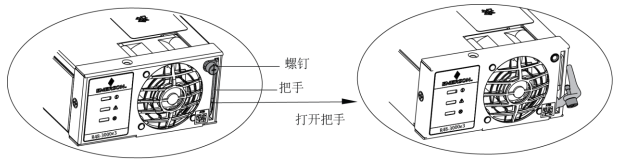

圖1 把手/鎖扣操作
5．推動把手進入直流屏整流模塊R48-3000E3的前面板。擰緊把手上的螺釘，使模塊安全鎖定在的框架上。
6．按照上面的步驟，在系統中重復安裝每個整流模塊。
7．對于系統中一些暫時不使用的模塊，將移除的空白面板重新安裝在這些位置上。
8．把整流模塊安裝在機架上，啟動電源后，整流模塊即可運行。
9．整流模塊供電后，觀察前面板上的指示燈狀態。如果整流模塊運行正常，指示燈的狀態參見表 1。
表1 狀態和指示燈
三、 R48-3000E3 艾默生整流模塊控制和指示燈
整流模塊R48-3000E3上沒有用戶控制部分。3 個 LED 指示燈都在整流模塊前面板上，具體位置見圖 2。

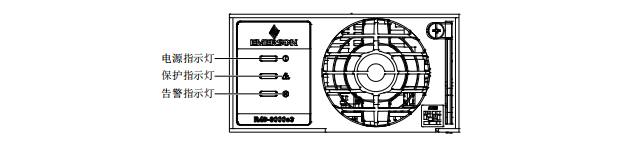

圖2 整流模塊指示燈
3 個指示燈的功能見表 2。
★ 注意
為了使本地指示燈亮，直流電壓必須加載到整流模塊的輸出端（來自電池或運行的整流模塊）。

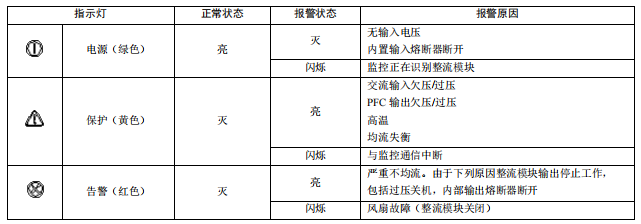

表2 整流模塊指示燈
四、 艾默生直流屏通信模塊啟動和停止整流模塊操作
★ 注意
任何額外的啟動或停止程序操作，請參閱相關的電源系統文檔。
啟動程序
給整流模塊R48-3000E3接上輸入電源，或將整流模塊插入到安裝機架內。
停止程序
斷開整流模塊的輸入電源，或從安裝機架上移除整流模塊。
五、 艾默生直流屏整流模塊輸出模式選擇
如果需要，通過相關的系統監控模塊選擇整流模塊的輸出模式（如浮充、均充或測試），電源系統或監控模塊提供任何輸出模式的選擇，請參閱相關的文件。
六、 維諦整流模塊調節
所有整流模塊是通過相關的系統監控模塊調節的，關于整流模塊調節程序，請參閱電源系統或監控模塊的相關文件。
