艾默生R48-3000E3 通信整流模塊基礎介紹
索引：R48-3000E3,R48-3000E3通信電源,艾默生整流模塊 發布日期：2023-05-22
艾默生R48-3000E3 的整流裝置（簡稱整流模塊）可以將標準交流電壓轉換成穩定的－48V 標稱電壓，以滿足應用需求。
對于一個較大的負載容量，可以將直流屏整流模塊并聯，也可以采用附加的獨立監控模塊進行智能控制。
整流模塊是以機架和機柜兼容而設計的一個插入式模塊單元。
一、艾默生R48-3000E3通信電源外觀

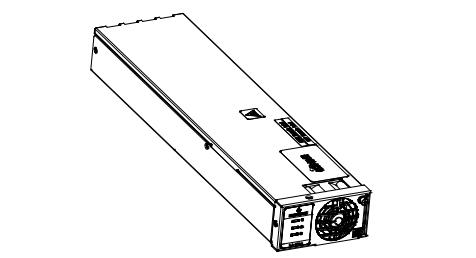

整流模塊的外形如圖 1所示。
圖1 外觀
二、艾默生R48-3000E3通信電源工作模式簡介
在正常的條件下，直流屏整流模塊提供負荷功率，電池浮充電流和電池再充電電流。它使用了全新的 DSP（數字信號處理）控制的開關模式技術以保證高效的運轉。直流屏整流模塊符合恒功率設計，這意味著，在正常工作環境溫度范圍和輸入電壓范圍內，最大輸出功率是恒定 3000W。在這些范圍內，根據負載的要求，整流模塊工作于下列三種模式之一。模式之間的轉變是全自動的。
恒壓模式
對于任何從 42V 到 58V 的初始輸出電壓設定，無論負載如何，輸出電壓保持不變。這屬于正常的運行條件，正在供應負載，電池也在浮充。整流模塊運行將保持恒壓模式，直到負荷增加，使產品的負載電流和輸出電壓達到大約為 3000W。
恒功率模式
當負荷增長超過約 3000W（不可調）時，如果輸出電流繼續增加，則模塊自動降低輸出電壓，以保持恒定的輸出功率。整流模塊的運行保持在恒功率模式，直到負荷繼續增加到電流的設定上限。
恒流模式
如果負荷增長超過電流設定值，模塊自動線性降低輸出電壓，以保持輸出電流在限定范圍內。
如果環境溫度升到最大滿載環境溫度以上或輸入電壓下降到最大滿載輸入電壓以下，整流模塊繼續運作，但處于輸出限功率狀態。
