ZLD22010TA模塊簡介

ZLD22010TA 充電模塊是電力電源主要的配置模塊，廣泛應用于火電廠、水電站、和高等級變電站直流電源中。
ZLD22010TA 充電模塊采用風冷散熱方式，風扇在不同負載和環境溫度下無極調速， 延長風扇壽命同時模塊的效率得到提高，體積和重量大大降低。

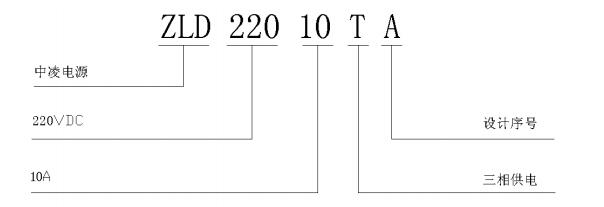

一、型號說明

二、訂貨信息

三、工作原理概述

ZLD22010TA 充電模塊工作原理框圖如圖 1 所示。

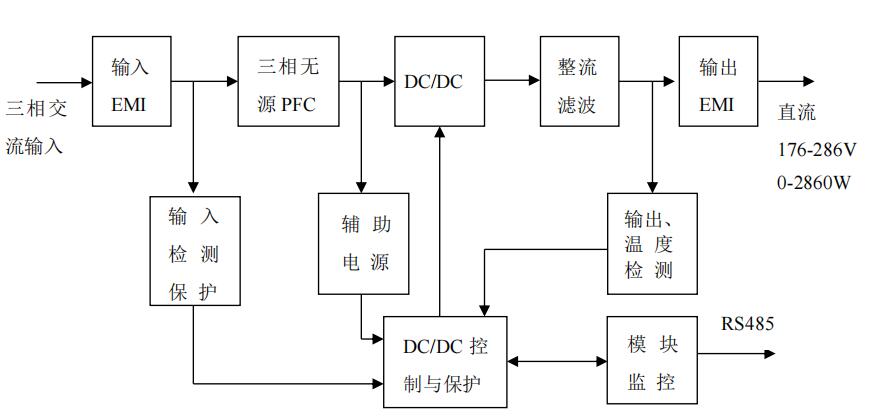

 圖 1 ZL22010TA 充電模塊原理圖

ZLD22010TA 充電模塊由三相無源 PFC 和 DC/DC 兩個功率部分組成。在兩功率部分之外還有輔助電源以及輸入輸出檢測保護電路。
前級三相無源 PFC 電路由輸入 EMI 和無源 PFC 組成，用以實現交流輸入的整流濾波和輸入電流的校正，使輸入電路的功率因素大于 0.92，以滿足DL/T781-2001 中三相諧波標準和 GB/T 17794.2.2-2003 中相關 EMI、EMC標準。

后級的 DC/DC 電路由 DC/DC 變換器及其控制電路、整流濾波、輸出 EMI 等部分組成，用以實現將前級整流電壓轉換成電力操作系統要求的穩定的直流電壓輸出。
輔助電源在輸入無源 PFC 之后，DC/DC 變換器之前，利用三相無源 PFC 的直流輸出，產生控制電路所需的各路電源。
輸入檢測電路實現輸入過欠壓、缺相等檢測。DC/DC 的檢測保護電路包括輸出電壓電流的檢測，散熱器溫度的檢測等，所有這些信號用以 DC/DC 的控制和保護。
四、結構及接口

1.模塊外觀

ZLD22010TA 充電模塊的外觀如圖 2 所示。

圖 2 ZLD22010TA 充電模塊外觀

2.前面板

ZLD22010TA 充電模塊前面板如圖 3 所示。

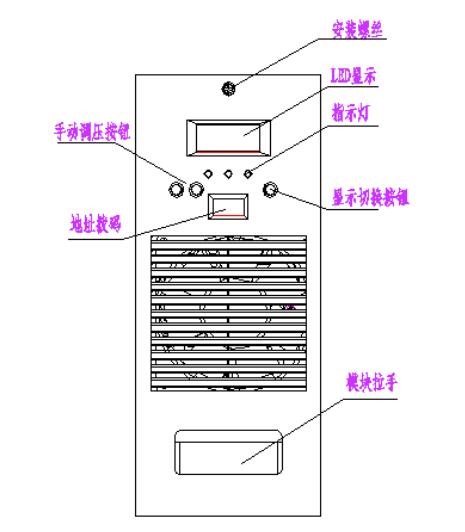

 圖 3 充電模塊前面板

1)LED 顯示面板

顯示模塊的電壓、電流或告警信息。

由顯示切換按鈕進行輸出電壓和電流的顯示切換。顯示 3 位數字，電壓顯示精度為±0.3V，電流顯示精度為±0.4A。
出現模塊告警時，閃爍顯示故障代碼。

2)指示燈

模塊面板上有 3 個指示燈，功能見表 1。

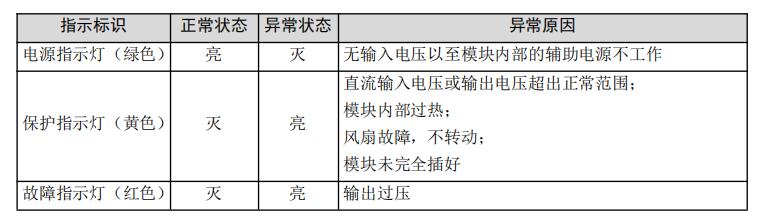

表 1 面板指示燈功能

3)顯示切換按鈕

顯示切換按鈕用于切換 LED 顯示面板的顯示內容。如果 LED 正顯示輸出電壓，按一下該按鈕則顯示輸出電流，再按一下該按鈕則又顯示電壓。

4)手動調壓按鈕

面板上嵌入的兩個按鍵用來調整模塊在手動狀態下的輸出電壓。按一下左邊按鈕輸出電壓降低 1V，按一下右邊按鈕輸出電壓升高 0.5V。注意只有在手動控制方式下，調節此按鍵才起作用。

5)撥碼開關

撥碼開關用于選擇控制方式和模塊通信地址。其定義如圖 4 所示：

 圖 4 充電模塊地址及手動選擇六位撥碼開關

A、控制方式選擇撥碼

撥碼開關最左邊一位為控制方式選擇撥碼，用于選擇模塊的控制方式為自動控制還是手動控制。撥上為自動控制方式，撥下為手動控制方式，如圖 1-4 所示。
在自動控制方式下，模塊的輸出電壓、限流點、開關機均由監控模塊進行控制，人工無法進行干預。如果模塊連接到合閘母線上對電池進行充電，一般應設置為自動控制方式。
在手動控制方式下，模塊的輸出電壓由上述介紹的手動調壓按鈕進行調節。模塊的輸出電壓、限流點和開關機等均不受監控模塊控制，但可以將模塊的運行參數上報給監控模塊。如果模塊連接到控制母線上，則模塊需輸出單一的穩定電壓，此時應將模塊設置為手動狀態，模塊的輸出電壓由手動調壓按鈕調節，限流點全部放開，為 110%。

注意

手動調壓按鈕可使充電模塊輸出電壓最高達到 320V，因此在系統正常時請勿隨意調節該按鍵。由于不同用戶選擇蓄電池的節數有差異，為安全起見， 充電模塊的輸出在出廠時已整定在 234V 浮充電壓值上。

B、地址識別撥碼

撥碼開關左邊第二位為廣播地址識別撥碼，用于模塊識別廣播數據包。撥到上端時，模塊認為只有地址為 255 的數據包是廣播數據包。撥到下端時，模塊認為只有地址為 254 的數據包是廣播數據包。
C、地址設置撥碼

撥碼開關右邊四位為模塊通信地址設置撥碼，用于設置模塊的通信地址。

在模塊上設置的通信地址為二進制數，每一位撥碼向上撥代表二進制數 0， 向下撥代表二進制數 1。四位地址設置撥碼中最左邊一位為最高位，最右邊一位為最低位。
充電模塊 ZLD22010TA 的地址設置撥碼為 4 位，因此模塊的地址設置范圍為
0~15，也就是說，連接到監控模塊的同一個串口上的模塊數最大為 16 個。

模塊地址是監控模塊識別各充電模塊的唯一標志，同一系統中模塊的地址設置不能相同。對于同一個模塊，模塊通信地址設置必須與監控模塊中的模塊地址設置相同，否則將出現通信異常。
在監控模塊中設置的模塊地址為十進制數，他們之間的轉換關系見 2 表。

表 2 二進制與十進制對應關系

例如：地址設置撥碼處于如上圖所示的位置（黑色為撥碼位置）。表示二進制 1010，從表中可查出十進制地址為 10。
3.后面板

ZLD22010TA 充電模塊的后面板主要是輸入輸出一體化插座，如圖 5 所示。
ZLD22010TA 充電模塊采用輸入輸出一體化插座，可熱插拔，因此模塊安裝維護極為方便。

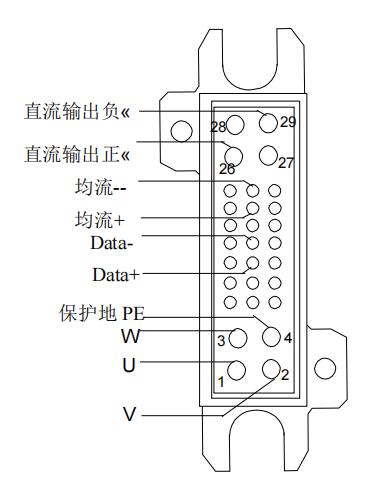

一體化插座管腳分布如圖 6 所示。

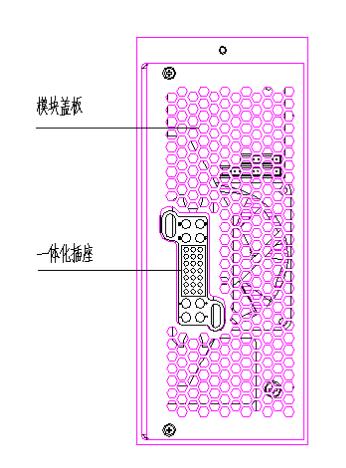

 圖 5 ZLD22010TA 充電模塊后面板

 圖 6 一體化插座管腳分布

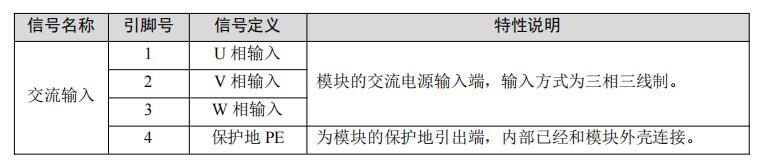

管腳詳細說明見表 3。

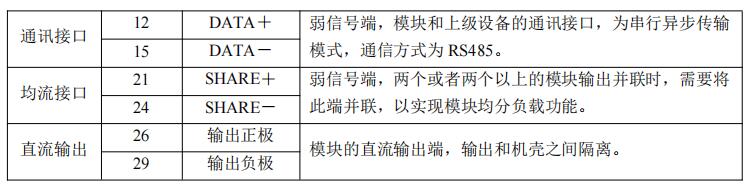

表 3 一體化插座管腳說明

五、主要功能

1.保護功能

1）輸入過/欠壓保護

模塊具有輸入過/欠壓保護功能。當輸入電壓小于 313±10Vac 或者大于 485
±10Vac，模塊保護，無直流輸出，保護指示燈（黃色）亮。電壓恢復到 335
±10Vac～460±15Vac 之間后，模塊自動恢復工作。

2）輸出過壓保護/欠壓告警

模塊具有輸出過壓保護欠壓告警功能。當輸出電壓大于 320±10Vdc 時，模塊保護，無直流輸出，保護指示燈（紅色）亮。模塊不能自動恢復，必須將模塊斷電后重新上電。
當輸出電壓小于 198±1Vdc 時，模塊告警，有直流輸出，保護指示燈（黃色） 亮。電壓恢復后，模塊輸出欠壓告警消失。
3）短路回縮

模塊具有短路回縮功能。當模塊輸出短路時，輸出電流不大于 40%額定電流。短路因素排除后，模塊自動恢復正常輸出。
4）缺相保護

模塊具有缺相保護功能。當輸入缺相時，模塊限功率輸出。在輸出電壓為
260V 時輸出 5A 電流。

5）過溫保護

模塊的進風口被堵住或環境溫度過高導致模塊內部的溫度超過設定值時，模塊會過溫保護，模塊面板的保護指示燈（黃色）亮，模塊無電壓輸出。當異 常條件清除、模塊內部的溫度恢復正常后，模塊將自動恢復為正常工作。

6）風扇故障保護
在風扇損壞和堵轉時，模塊保護，面板的保護指示燈（黃色）亮，模塊無電壓輸出。風扇異常清除后模塊將自動恢復為正常工作。
2.其它功能

1）風扇溫度控制

模塊采用溫度和電流聯合控制風扇轉動的方式。風扇轉速采用無級調速方 式，通過對輸出電流和模塊溫度綜合考慮進行風扇調速控制。
2）故障顯示

模塊告警信息以故障代碼的形式在 LED 上實時的閃爍顯示。這時 LED 顯示內容改為故障代碼，按下顯示切換按鈕后顯示電壓。故障代碼如表 4 所示。

表 4 故障代碼顯示含義

3）通信功能

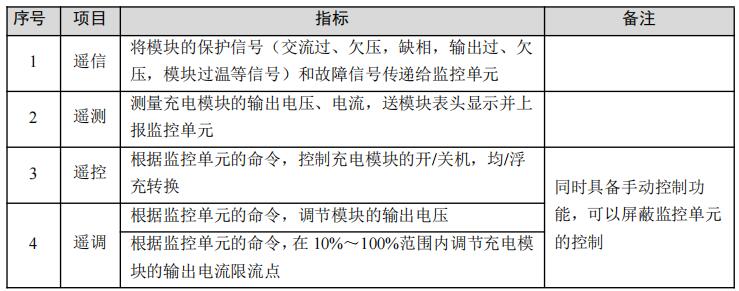

模塊可以 RS485 方式與上位機通信。將模塊輸出電壓和電流、模塊保護和告警信息發送給上位機，接受并執行上位機下發的控制命令。見表 5。

表 5 ZLD22010TA 充電模塊通信功能

六、性能參數

1.環境要求

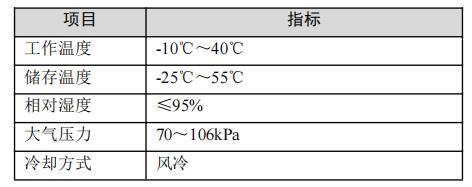

ZLD22010TA 充電模塊環境要求見表 6。

表 6 ZLD22010TA 充電模塊環境要求

2.輸入特性

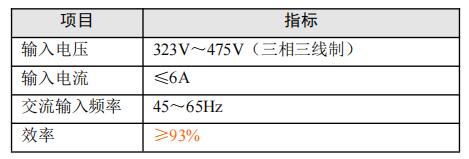

ZLD22010TA 充電模塊輸入特性見表 7。

表 7 ZLD22010TA 充電模塊輸入特性

3.輸出特性

ZLD22010TA 充電模塊輸出特性見表 8。

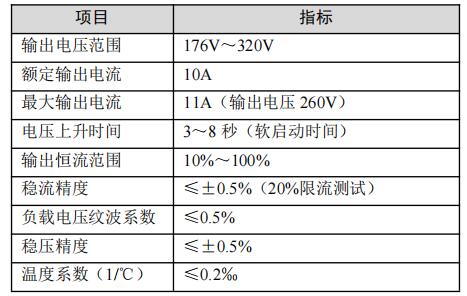

表 8 ZLD22010TA 充電模塊輸出特性

4.機械參數

模塊外形尺寸（長×寬×高）：370mm×89mm×220mm模塊重量：<7kg

5.音響噪音：<55dB

6.絕緣電阻與絕緣強度

1）絕緣電阻

輸入端、輸出端對外殼之間以及輸入對輸出之間的絕緣電阻>10MΩ（試驗電壓 500Vdc）。

2）絕緣強度

輸入端、輸出端短接后，在輸入/輸出端與外殼之間施加 50Hz、有效值為2000V 的交流電壓 1 分鐘，無擊穿或飛弧現象。

7.告警和保護特性

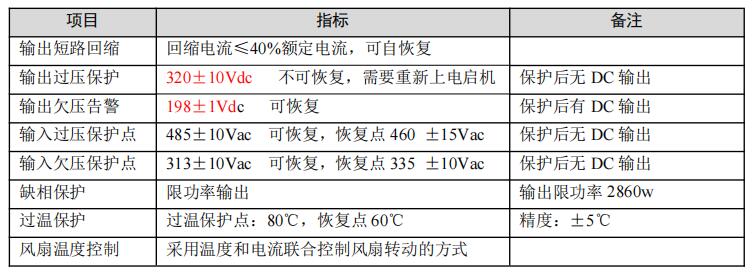

ZLD22010TA 充電模塊告警及保護特性見表 9。

表 9 ZLD22010TA 充電模塊告警及保護特性

8.安規及 EMC 的標準等級

符合 CCC 安全標準，EMC 滿足表 10 標準等級。

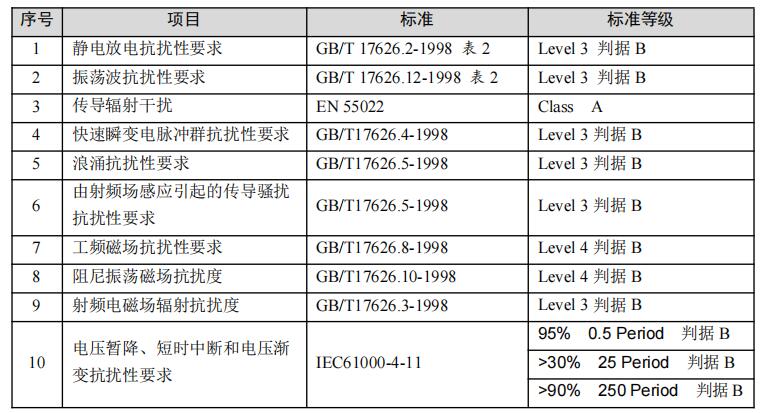

表 10 安規及EMC 的標準等級

9．MBTF>300,000 小時

更多ZLD22010TA 充電模塊安裝維護等信息，請參考http://www.shanghaidihong.com/news_cpdt/20220119/1456.html
