EDU01艾默生監控單元常見故障及排查方法
索引：EDU01故障,艾默生監控單元,監控單元常見故障 發布日期：2021-06-23
1 EDU01硅鏈不可調
系統硅鏈無法調節按以下步驟排查：
1.1、確認設置的硅鏈型號是否和實際一致，220v7 級硅鏈/2205 級硅鏈/110v7 級硅鏈/110v5級硅鏈，系統中的硅鏈控制繼電器按照常開模式接入。
1.2、確認系統是 EDU01 自動調節還是手動或第三方調壓裝置調節，如果是手動或第三方調壓裝置調節，EMU10(MA)點擊系統配置，鍵入 123456->直流母線參數設置->EDU01 參數設置->硅鏈控制方式選“無硅鏈控制”。
1.3、如果 EMU10 設置正確，EDU01 接線正確，需檢查系統上硅鏈繼電器線圈兩端的續流二極管是否接反，如果接反會燒壞 EDU01 模塊，需正確接線、更換 EDU01 模塊。
2 EDU01 通信不良
EDU01 通信不良需區別 EDU01 模塊是否使用協議轉換功能：非協議轉換功能通信不良、協議轉換功能通信不良；如下
2.1 非協議轉換功能通信不良按以下步驟

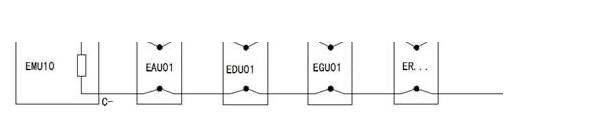

2.1.1 EDU01 在非協議轉換功能工作時，通過 CAN 口與 EMU10(MA)連接通信，先排查 EDU01的 C+、C-端口與 EMU10(MA)的 CAN2 口的接線：+線接+線，-線接-線，在系統通訊走線上應遵循 CAN 總線規則，即所有 CAN 設備均應串接在同一條總線上；總線的兩端應設置阻值 120Ω的匹配電阻。如圖所示，EMU10(MA)內置匹配電阻，應默認為總線的一個終端，其他設備依次掛在總線上，總線末端設置 120Ω匹配電阻。（若末端設備為監控配電單元?jiǎng)t可以通過跳線方式增加匹配電阻，若為整流模塊則需外接 120Ω電阻；通訊線推薦使用屏蔽雙絞線，屏蔽層應單端接地。）
圖 1 CAN 總線走線方式
2.1.2 EMU10(MA)對系統中 EDU01 進行正確的設置：主界面點擊進入系統配置，鍵入密碼 090508，進入直流屏參數設置，點擊系統參數設置對 EDU01 進行參數配置。EDU01 個數可設置范圍為 1~2，根據實際 EDU01 地址撥碼設置地址，可設置范圍 220~227；
圖 2 EDU01 參數設置
2.1.3 EDU01 需要與 EMU10(MA)中對應的配置一致，EDU01 撥碼為四位撥碼，從左至右 1234位，撥圖示下方為 ON 值為 0，上方為 OFF 值為 1。第 1 位是 EDU01 的協議轉換功能的使能位，ON 啟動此功能，OFF 禁止此功能；第 2、3、4 位為地址位，對應關系如表 1：
|
撥碼位
|
地址
|
||
|
2
|
3
|
4
|
|
|
0
|
0
|
0
|
220
|
|
0
|
0
|
1
|
221
|
|
0
|
1
|
0
|
222
|
|
0
|
1
|
1
|
223
|
|
1
|
0
|
0
|
224
|
|
1
|
0
|
1
|
225
|
|
1
|
1
|
0
|
226
|
|
1
|
1
|
1
|
227
|
表1 EDU01 撥碼對應地址
如圖 3 示 EDU01 撥碼狀態表示：禁止協議轉換功能，地址為 222。
圖 3 EDU01 撥碼示例
2.2 EDU01 連接了合作廠系列監控模塊、充電模塊時，需要啟動協議轉換功能。
2.2.1 EDU01 與 PSM 監控通過 RS485 連接，EDU01 與充電模塊通過 CAN 口連接，先排查 EDU01的接線是否正確：RS485 和 CAN 信號極性+線接+線，-線接-線，系統 CAN 總線上首尾設備+/-信號線間要并入 120Ω匹配電阻（參考 2.1.1 的 CAN 接線方式）；
2.2.2 模塊個數、地址需配置正確參考 2.1.1。
注意
充電模塊的地址是從 0 開始的，EDU01 設置充電模塊的個數必須比模塊最大的地址值大 1，比如：EDU01設置充電模塊個數為 3，充電模塊的地址需分別設置為 0、1、2，而不能設置為 1、2、3，這樣設置會導致地址為 3 的模塊通信不上。
2.3 告警燈亮（協議轉換狀態）
EDU01 工作在協議轉換狀態時，如果 EDU01 告警燈亮按以下步驟排查：
2.3.1 底座電池電流采集端口 IB+、IB-應短接，否則會告警電池分流器斷線；
2.3.2 底座負載電流采集端口 IZ+、IZ-應短接，否則會告警負載分流器斷線；
2.3.3 如果系統不需要硅鏈控制，但又通過軟件設硅鏈控制功能使能，會告警硅鏈連接異常，需要設置 EDU01 硅鏈控制功能使能為否。
