艾默生直流屏EMU10監控如何設置維護級參數之一
資料來源：廣深直流屏技術服務中心（Tel:400-9936610）
1.進入EMU10監控的維護級參數設置界面

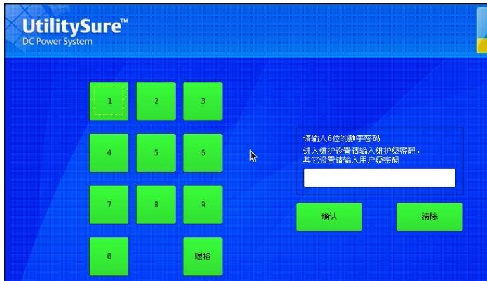

在主信息界面上點擊“系統配置”，進入密碼輸入界面。

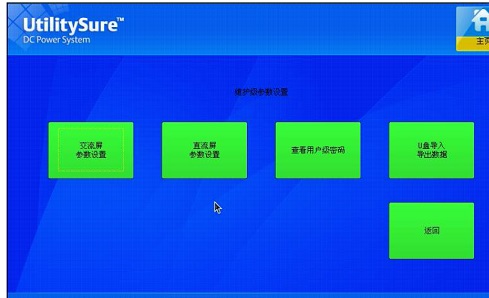

根據提示輸入維護級密碼（可參閱http://www.shanghaidihong.com或致電4009936610），進入維護級參數設置主界面。
2.設置交流屏維護級參數

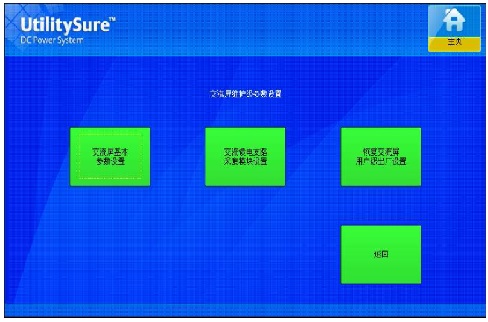

在直流屏EMU10監控維護級參數設置主界面中點擊交流屏參數設置進入交流屏維護級參數設置界面

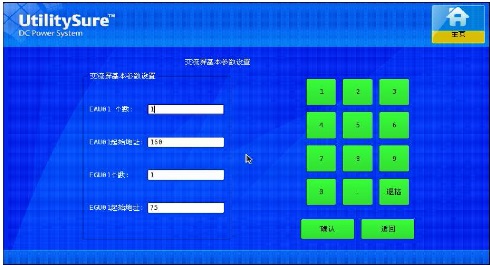

點擊交流屏基本參數設置進入交流屏基本參數設置界面。
在EMU10監控中可設置EAU01、EGU01的參數如下表。
|
參數 |
默認值 |
備注 |
|
交流屏 EAU01 個數 |
1 |
目前最多設置一個，范圍0～1 |
|
交流屏EAU01 起始地址 |
160 |
交流屏EAU01 的撥碼地址，范圍160～163，用于與EMU10 通信 |
|
交流屏EGU01 個數 |
1 |
最多5 個 |
|
交流屏EGU01 起始地址 |
75 |
交流屏EGU01 的撥碼地址，范圍75～79，用于與EMU10 通信 |

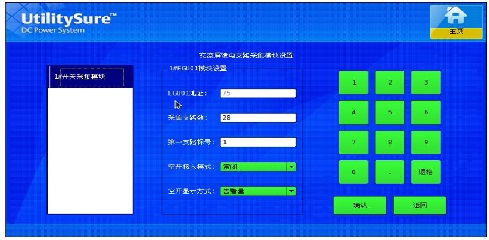

點擊交流屏饋電支路采集模塊設置按鈕，進入交流屏饋電支路采集模塊設置界面，
可設置參數如下表：
|
EMU10設置的參數 |
默認值 |
備注說明 |
|
EGU01 起始地址 |
75 |
交流屏EGU01 的撥碼地址，用于與EMU10 通信 |
|
采集支路數 |
28 |
接入EGU01 的交流饋出空開路數 |
|
第一支路標號 |
1 |
起始標號 |
|
空開接入模式 |
常閉 |
空開輔助觸點類型，常開、常閉可選 |
|
空開顯示方式 |
告警量 |
可設置為“狀態量”、“告警量”、“1 告警27 狀態”、“14 告警14 狀態”；如果設置為“1 告警27 狀態”，則第1 路為告警量，其余為狀態量；如果設置為“14 告警14 狀態”，則1、3、5、7…等奇數路為狀態量，2、4、6、8…等偶數路為告警量。 |
如果點擊恢復交流屏用戶級出廠參數設置，交流屏的EAU01 用戶級參數將恢復為出廠默認值。
3.如何在EMU10監控中設置直流屏維護級參數
在維護級參數設置主界面中點擊直流屏參數設置按鈕進入維護級直流屏參數設置界面。具體內容見“直流屏EMU10監控如何設置維護級參數之二”的內容。調測遇到問題可咨詢艾默生網絡能源有限公司（維諦技術）授權合作伙伴廣深直流屏技術服務中心400-9936610
