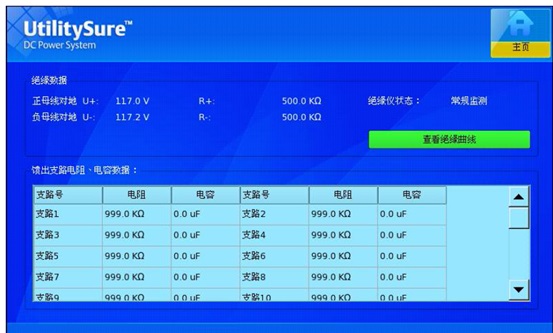

1．絕緣數據查詢按鈕。單擊進入直流母線絕緣數據查詢界面。

JYM-II 為絕緣主機時界面如下：

EDU01 為絕緣主機時界面如下：

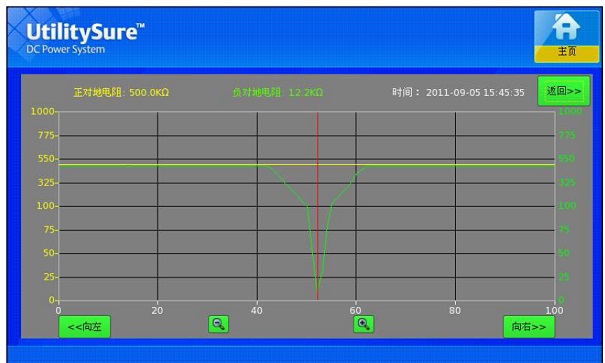

點擊“查看絕緣曲線”按鈕，會顯示正、負母線對地電阻曲線，如下圖。點擊曲線上的某個位置，界面上會顯示相應的正、負母線對地電阻信息。關于支路絕緣下降故障點判斷的詳細方法，也可咨詢廣深直流屏技術服務中心http://www.shanghaidihong.com/或致電4009936610

2.顯示系統當前的運行狀態：故障或正常。

3.顯示系統主要數據，依次為系統運行模式（自動/手動）、電池充電狀態（均充/浮充/放電）、電池電壓和充電機輸出電流。

4：在EMU10監控中有交流屏數據查詢按鈕，單擊進入交流屏數據查詢界面。

5.如何查看實時數據

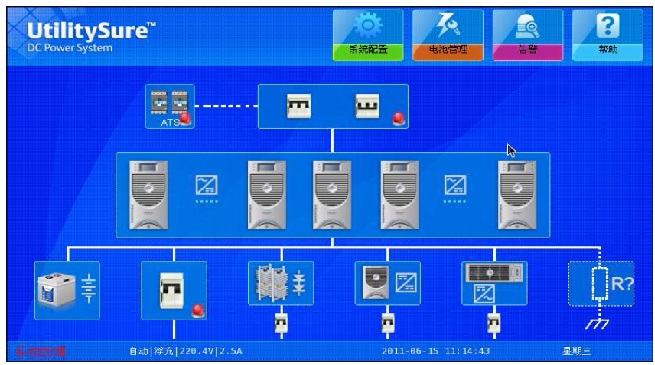

在直流屏EMU10監控主信息界面上單擊相應設備的圖標即可進入相應設備的菜單。在菜單內會顯示直流屏設備實時信息，如蓄電池數據、整流模塊數據、逆變模塊數據等。主信息界面的顯示內容會隨著系統設置的變化而變化，假設系統沒有DC/DC 模塊，則主界面就不會顯示DC/DC 設備圖標，如果系統設置交流屏的EAU01 個數為0 個，則主界面就不會顯示交流屏圖標。

進入相應設備菜單后，如果設備信息較多無法在一個頁面顯示，頁面會自動分成多頁顯示，可以通過頁面右側的滾動條操作，通過滾動頁面顯示其余設備信息。

在主信息界面上，如果某類設備檢測到有告警，就會在該設備圖標上放置一個紅色告警燈，指示該類設備有告警，具體告警信息可在告警菜單中查詢。主信息界面上的設備圖標是示意圖，與直流屏設備部件的實際個數無關，如整流模塊圖標，并非表示系統中配置5 個整流模塊。

6.如何在EMU10監控查看告警數據

在EMU10主信息界面上單擊“告警信息”即可進入系統告警信息界面。EMU10告警信息界面顯示了直流系統的所有當前告警信息、歷史告警信息、電池歷史記錄信息以及告警開關設置頁面和告警輸出干接點設置頁面，也可在此頁面清除歷史告警記錄和電池歷史記錄。

告警等級可以設置為3 個級別，分別為：嚴重告警、一般告警、不告警。當設置為嚴重告警的事件發生時，監控模塊面板會點亮紅色告警指示燈，同時驅動外部聲光告警；設置為一般告警的事件發生時，監控模塊面板會點亮黃色告警指示燈，同時驅動外部聲光告警；設置為不告警的告警發生時，監控模塊不會點亮面板告警指示燈也不會驅動外部聲光告警；無論設置為何種告警，在發生告警時監控的后臺都可以看到該告警。當用戶更改系統配置后，EMU10歷史告警信息列表中有可能部分告警信息名稱會顯示為“無效的告警信息”。因為這些告警信息對應的設備，在當前系統中已不存在了，這些信息對于更改后的當前系統來說，已經變得無意義。

7.EMU10監控的本地硬件校驗

在EMU10幫助信息界面有一個“本地硬件校驗”界面該界面可以控制EMU10監控模塊的輸出告警和輸出干接點，可以用于在運行過程中檢驗各個告警通路是否正常。該控制操作只有在該界面有效，離開該界面后上述各個輸出節點由程序自動控制，另外如果在2 分鐘內未進行操作，系統會自動離開該界面返回EMU10主菜單。所有的系統運行參數都需要輸入密碼才能夠進行更改，密碼有一定的有效期，第一次輸入密碼后5 分鐘內再次進入設置菜單不需要再輸入密碼。密碼分為用戶級密碼和維護級密碼。輸入維護級密碼進入維護級菜單，維護級菜單進行設置如系統設備個數，通信協議類型等參數設置，一般在系統調試出廠后不需要再設置；輸入用戶級密碼進入用戶級菜單，用戶級菜單一般進行如告警門限、告警開關、電池管理等參數設置，這些參數雖然在出廠調試過程中已經設置，但在運行現場可能會根據實際需求進行微調。
