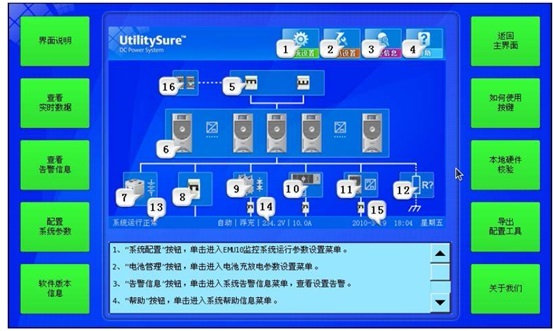

1.   EMU10如何進入直流屏系統幫助信息界面

點擊幫助按鈕，EMU10可進入系統幫助信息界面，如下圖所示

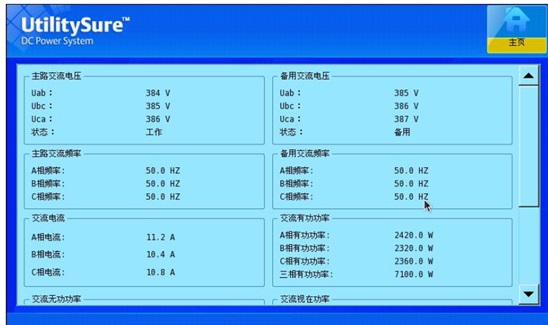

2.點擊EMU10的交流數據查詢按鈕，進入交流信息查詢界面。

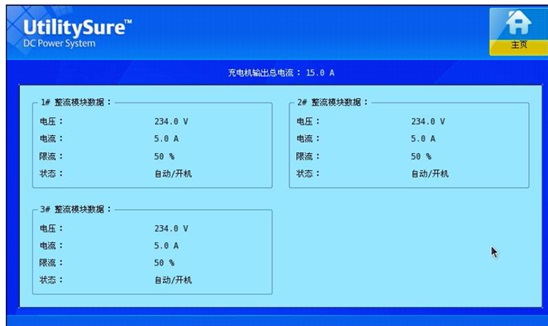

3.點擊EMU10的整流模塊數據查詢按鈕，進入整流模塊信息查詢界面。

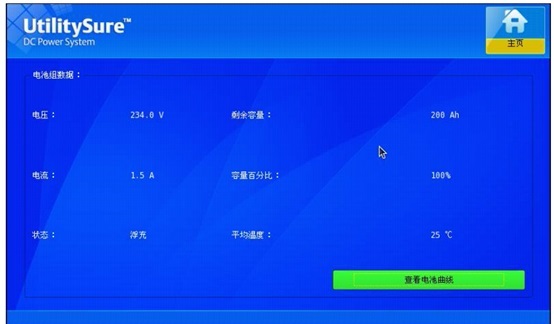

4. 點擊EMU10的電池數據查詢按鈕，進入電池信息查詢界面。

如果直流屏接有EBU01(EBU02)電池巡檢儀，則會顯示各電池單體電壓信息。

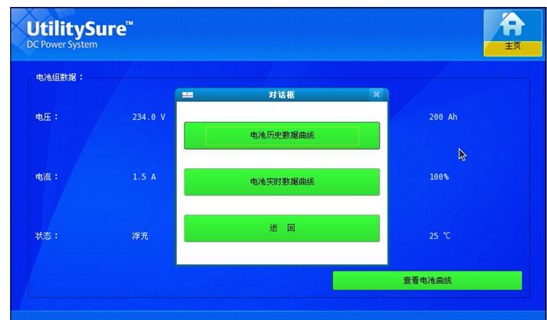

點擊“查看電池曲線”按鈕，可以查看直流屏電池歷史數據曲線和電池實時數據曲線，如下圖。

點擊“電池實時數據曲線”按鈕，出現如下界面，其中有一個“開始記錄電池數據”按鈕，點擊后就開始記錄電池曲線數據，而按鈕則立即變?yōu)辄S色的“停止記錄電池數據”，再次點擊“停止記錄電池數據”按鈕就停止記錄，通常用于記錄一次實時充放電過程的曲線數據。當前實時記錄停止后，自動轉為歷史曲線記錄，原來的歷史曲線記錄被清除。點擊曲線上的某個位置，界面上會顯示相應的電池電壓和電流信息。

5. 單擊EMU10顯示界面合閘母線數據查詢按鈕，進入直流合閘母線數據查詢界面。

6.單擊EMU10監控控制母線數據查詢按鈕，可進入直流控制母線數據查詢界面。

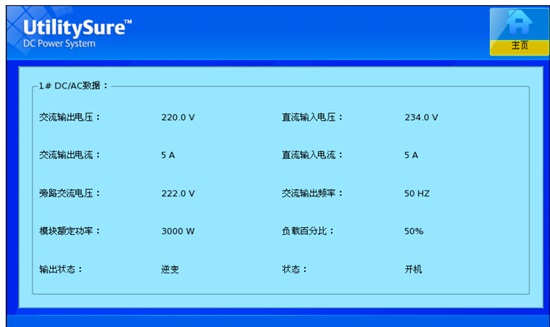

7.UBI3KVA-220F逆變模塊數據查詢可通過單擊進入逆變模塊數據查詢界面。

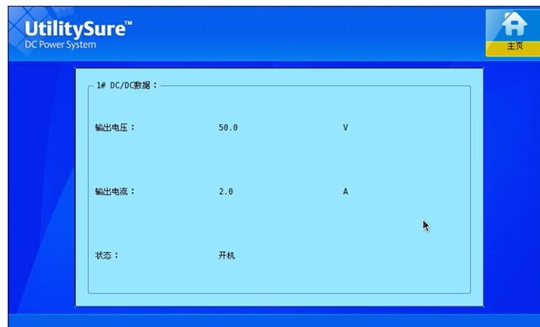

8.單擊DC/DC 模塊數據查詢按鈕，可查詢EC4820/M模塊的各項模塊數據。
