1.EMU10監控主信息界面

EMU10監控模塊上電后，首先進行內部初始化，接著會出現語言選擇界面（中文和英文），出廠時選的是中文，用戶可以不作任何操作，而以上次選擇的語言啟動。初始化完成后，顯示系統信息屏的第一個界面。界面完全啟動后，仍然可以通過系統配置——輸入維護級密碼——直流屏參數設置——系統參數設置——系統參數配置中進行語言切換，切換后界面會自動更新顯示語言，無須重啟。

電力操作電源系統在完成安裝以及接線，并確認接線無誤后，接入電源，監控模塊啟動完成后顯示如下主信息界面，見圖1-1。

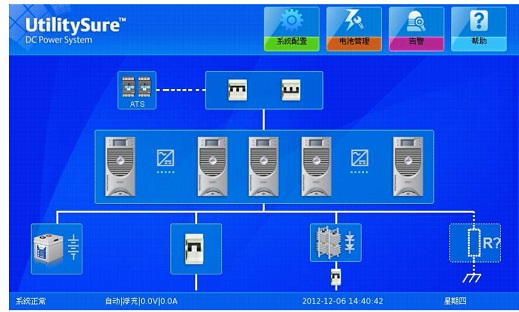

圖1-1 EMU10監控主信息界面

在EMU10主信息界面上可以方便地查詢直流系統的實時數據、設置運行參數。EMU10主界面從上到下分為五部分。

第一部分包括圖中的1～4 號按鈕，用于設置直流屏參數、查詢告警信息及顯示幫助信息。

第二部分包括圖中的5 號按鈕，用于查詢直流屏的交流輸入信息。

第三部分包括圖中的6 號按鈕，用于查詢直流屏整流模塊信息。

第四部分包括圖中的7～12 號按鈕，用于查詢直流屏直流母線上的各種設備信息，如蓄電池、合閘母線、控制母線、逆變模塊、DC-DC、絕緣監測儀等設備信息，16 號按鈕，用于查詢交流屏實時數據信息。

第五部分為狀態欄（標號13～15）。顯示直流屏系統運行狀態，電池狀態以及時間等信息。

EMU10主信息界面標號如圖1-2所示：

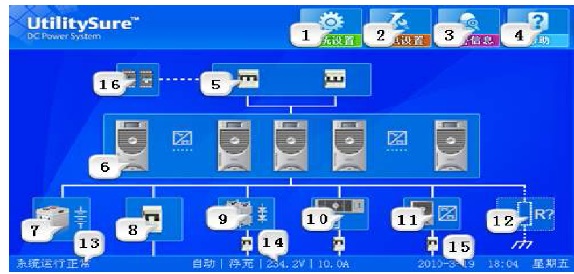

圖1-2 EMU10監控主信息界面標號圖示

下面對圖中的標號進行解釋。

1：系統設置按鈕。單擊進入運行參數設置界面，需要輸入用戶級或維護級密碼。

2：充電設置按鈕。單擊進入電池充放電參數設置界面，需要輸入用戶級密碼。

3：告警信息按鈕。單擊進入系統告警信息界面，可以查看或設置告警；如果要進行告警設置或者清除歷史記錄，需要輸入用戶級密碼。

2.EMU10監控顯示當前告警

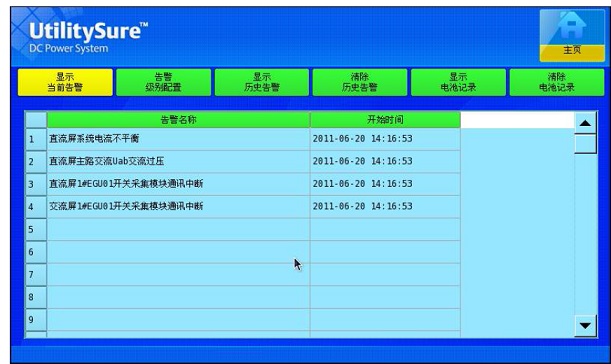

圖1-3 EMU10監控顯示當前告警界面

3.EMU10監控告警級別設置

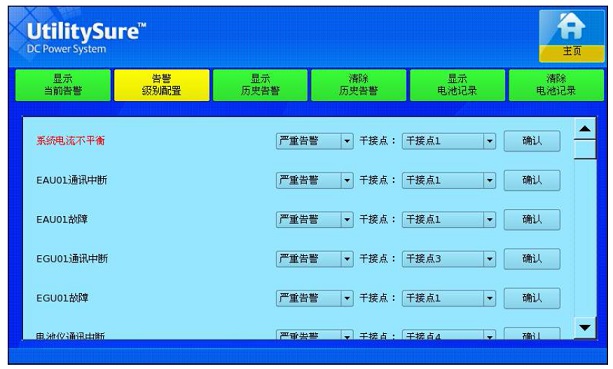

圖1-4 EMU10監控告警級別設置界面

4.EMU10顯示歷史告警界面

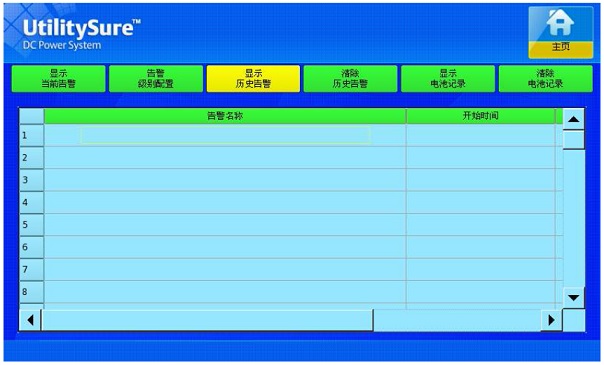

圖1-5 EMU10顯示歷史告警界面

【注意】當用戶更改直流屏系統配置后，歷史告警信息列表中可能有部分告警信息名稱會顯示為“無效的告警信息”。因?yàn)檫@些告警信息對應的設備，在當前系統中已不存在了，這些信息對于更改后的當前系統來說，已經變得無意義。

5.EMI10顯示直流屏配套電池記錄

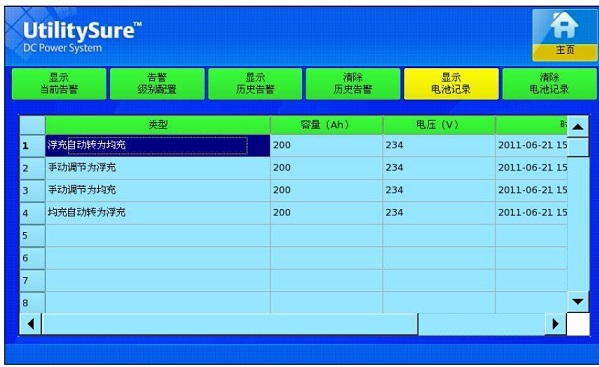

圖1-6 EMU10監控顯示直流屏配套電池記錄界面
