艾默生直流屏絕緣監測儀運用設計
艾默生絕緣監測裝置在使用時涉及的器件如表1-1所示。
|
單元 |
名稱 |
型號規格 |
BOM編碼 |
生產廠家 |
備注 |
|
絕緣監測裝置 |
絕緣主機 |
JYM-II |
02311395 |
艾默生 |
絕緣監測24路主機 |
|
絕緣主機 |
JYM-IIA |
02311426 |
艾默生 |
絕緣監測24路立式主機 |
|
|
絕緣從機 |
JYM-S2 |
02311396 |
艾默生 |
絕緣監測24路從機 |
|
|
互感器（小） |
JYM |
10010228 |
艾默生 |
適用于小于 |
|
|
互感器（大） |
JYM |
10010229 |
艾默生 |
適用于 |
|
|
互感器（特大） |
JYM |
非標采購 |
艾默生 |
適用于大于 |
|
|
絕緣繼電器 |
ZJJ-3SA（BW）DC220V |
|
|
用于220V系統 |
|
|
絕緣繼電器 |
ZJJ-3SA（BW）DC110V |
|
|
用于110V系統 |
2. 絕緣儀電源選取
一般情況下，JYM-IIA絕緣監測儀主從機電源推薦從合閘母線引入。由于JYM-IIA絕緣監測儀主機工作電源的輸入端口同時也是母線絕緣情況監測信號的輸入端口，因此JYM-IIA絕緣監測儀監測的母線就是合閘母線。在母線無特殊結構的情況下，可以監測到控制母線輸出回路的絕緣電阻。
2.1互感器

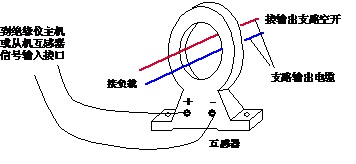

JYM-IIA絕緣監測儀支路電阻的測量精度很大程度上決定于互感器的精度。艾默生JYM-IIA絕緣監測儀需選用艾默生專用的互感器?；ジ衅鞯倪B接需采用雙線方式。設計時參考圖1-1。
JYM-IIA絕緣監測儀互感器信號線應采用屏蔽電纜，屏蔽層在主機或從機側單端接地，在互感器側不能接地。布線時信號線應遠離功率線。
2.2絕緣儀校正線的連接
校正線的用途如下：
1．剛上電整定時使各個支路互感器流過一個已知大小的交流信號，從而校正各通道的放大倍數及相移，稱為R校正；
2．支路巡檢時若某支路有較大的接地電容，進行電容補償，稱為C校正。
接線時，主機下的所有互感器必須用同一根校正線穿過。同一個JYM-S2從機下的所有互感器也必須用同一根校正線穿過。不同的JYM-S2從機用各自的校正線。

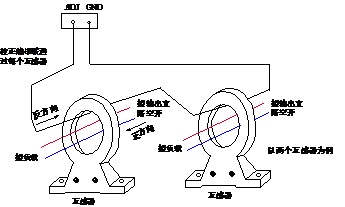

校正線的連接見圖1-2。若以饋出支路從輸出支路空開到負載的方向視為正方向，則校正線若從ADJ端引出，應從反方向穿過該從機所有支路互感器后接到GND端。
C校正的原理為：先計算出某一支路的接地電容，然后使校正線在絕緣儀內部串連一個相同大小的電容。由于饋出支路和校正線穿過互感器的方向相反，校正線上串連的電容能夠抵消原有接地電容。若支路存在大電容，則校正線必須按圖1-2所示接線。若支路電容補償后的電容更大，則將校正線的兩個接線端即ADJ和GND端進行調換。
3. 艾默生絕緣儀系統接線

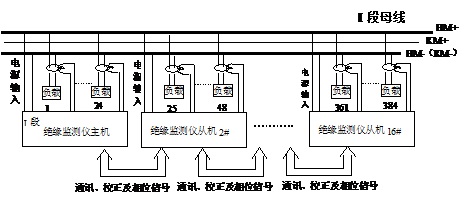

艾默生絕緣監測儀系統連線分為兩部分。一部分是每個饋出支路絕緣檢測的互感器的信號采集線，該線為帶有屏蔽層的多芯電纜，其屏蔽層只在JYM-IIA絕緣監測儀主機或者JYM-S2從機出接地，而在互感器端不能接到機柜上；另一部分為電源線、電阻電容R校正線、同步相位線和串行口通信線等，這些線纜按照下列圖示接線機即可。監測一段母線時絕緣監測儀的接線如下圖1-3所示。

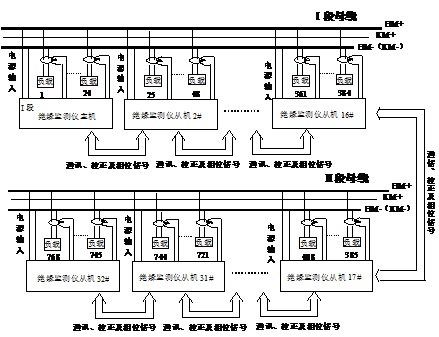

監測兩段母線時JYM-IIA絕緣監測儀的接線如下圖1-4所示。
圖1-4 監測兩段母線時JYM-IIA絕緣監測儀的接線圖
