EMU10 監控模塊的設計安裝和調試之二

索引:艾默生EMU10,EMU10面板圖標說明,模塊背面接口定義    發布日期:2018-08-07

 資料來源:西安廣深直流屏技術服務中心400-9936610

1.艾默生EMU10監控模塊的外形尺寸

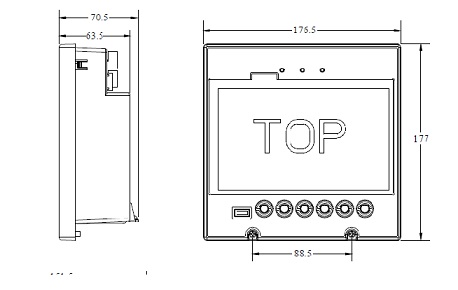

EMU10 監控模塊的外形和尺寸,如下圖所示。

EMU10監控模塊

 2. EMU10監控模塊的顯示面板

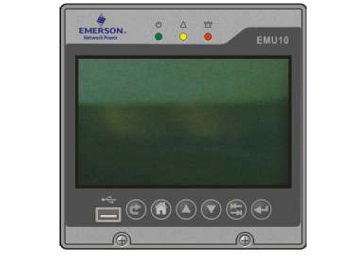

EMU10 監控模塊顯示面板如下圖所示。

EMU10監控模塊

EMU10直流屏監控模塊采用7 英吋真彩TFT-LCD800×480 像素,有USB 口、6 個功能鍵,三個指示燈,全觸摸屏操作,同時可以使用按鍵查詢系統數據滿足不同使用習慣。

1-1 EMU10面板圖標說明

圖標

EMU10功能說明

備注

(綠色)

電源指示燈

指示亮表示EMU10 輔助電源正常

(黃色)

一般告警指示燈

指示燈亮表示有一般告警產生;可在告警級別設置中對各類告警設置為“不告警”、“一般告警”或“嚴重告警”。

(紅色)

嚴重告警指示燈

指示燈亮表示有嚴重告警產生;可在告警級別設置中對各類告警設置為“不告警”、“一般告警”或“嚴重告警”。

USB 接口

可用U 盤升級應用程序或導入導出配置文件

ESC

返回上一級界面,同時按住ESC ENT 鍵可重啟EMU10

主頁鍵

快速返回主頁面

向上鍵

在當前頁面中讓焦點轉到上一條目或控件

向下鍵

在當前頁面中讓焦點轉到下一條目或控件

TAB

在當前頁面的各控件上跳轉

ENT

確認輸入或進入當前焦點所指界面,同時按住ESC ENT 鍵可重啟EMU10

3.EMU10直流屏監控模塊背面接口定義

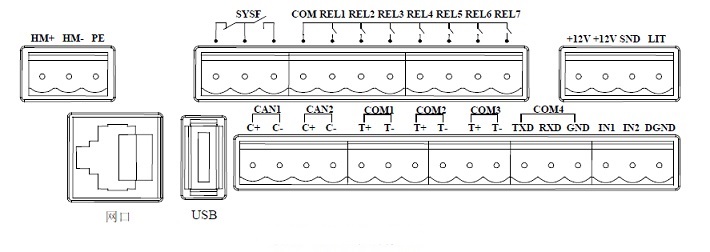

接線端子位于EMU10 背面。端子排列如下圖所示,端子接線說明如下表所示。

 艾默生監控模塊

1-2 EMU10背面端子接線說明



端子

EMU10接線說明

備注

安規類型

PE

保護地



保護地

HM

電源輸入正極

接合閘母線

高壓端口

HM

電源輸入負極

SYSF

EMU10 自身故障告警干接點輸出接口

常開常閉輸出

安全電壓端口

REL1REL7

1#7#告警干接點輸出端口,斷電時常開輸出,

常開或常閉輸出可設置

COM

1#7#告警干接點公共端

12V

EMU10 模塊12V 輸出電源正極,供聲光告警輸出驅動用

接外部聲光告警

SND

外部告警蜂鳴器輸出接口

LIT

外部告警指示燈輸出接口

IN1

1#開關量輸入口,接紅外報警器

用于打開LCD 背光

IN2

2#開關量輸入口或IRIG-B 對時接口(RS485

GPS 硬對時

DGND

1#2#開關量輸入口信號地



CAN1

C

CAN1 通信口正極

備用

C-

CAN1 通信口負極

CAN2

C

CAN2 通信口正極

ER 系列模塊CAN 通信口及EAU01EDU01 EGU01 CAN 通信口

C-

CAN2 通信口負極

COM2

T

RS485 通信口正極

HD 系列RS485 模塊

T

RS485 通信口負極

COM2

T

RS485 通信口正極

接電池檢測儀、絕緣監測儀、逆變模塊等采集設備



T

RS485 通信口負極端口

COM3

T

RS485 通信口正極

后臺通信口

T

RS485 通信口負極

COM4

TXD

RS232 通信口發送端

RXD

RS232 通信口接收端

GND

RS232 通信口信號地

USB

USB 接口

U 盤接口

網口

10M/100M 以太網口

通過IEC61850 與信息一體化平臺通訊

4.EMU10監控模塊的聲光告警信號輸出連接

艾默生EMU10監控模塊提供聲光告警輸出接口,接線方式如下圖所示。電源系統有故障時指示燈點亮,蜂鳴器鳴叫。系統所有故障消除后指示燈熄滅,蜂鳴器停止鳴叫。聲音告警輸出為12V,輸出電流小于50mA,推薦使用12V 壓電陶瓷蜂鳴器。光告警輸出12V,輸出電流小于80mA,推薦使用發光二極管型的告警指示燈,顏色為黃色。

直流屏監控模塊

5.EMU10監控的 GPS 硬對時功能和紅外控制LCD 背光

EMU10 監控模塊可接入IRIG-B 碼信號(RS485)實現GPS 硬對時,如果對時成功,則會隔一小時再對時一次;如果沒有成功,則會不停地監測IN2 DGND 接口是否有正確的時鐘信號。通過接入紅外報警裝置感應人員進入,無需操作人員打開直流屏屏蔽門并觸摸EMU10,就能實現EMU10 自動打開LCD 背光,紅外報警裝置必須安裝在能感應到人員靠近。艾默生認證合作伙伴西安廣深電氣提供EMU10監控模塊的銷售和維修等技術支持,400-9936610。

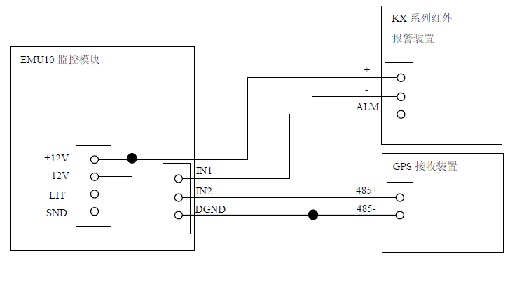

具體接線如下圖(圖中紅外報警裝置為Pyronix 公司的KX 系列產品,不同廠家紅外報警裝置接線方式可能不同)。



直流屏監控模塊
