 1.        PSM-E11監控系統設計概述

艾默生PSM-E11主要用于小型直流屏系統的監控管理。PSM-E11監控系統包括HD和ER系列充電模塊內部監控電路，監控模塊（PSM-E11）、絕緣監測儀（JYM-II,JYM-IIA），以及電池檢測儀（BM-1,EBU01，EBU02）等設備。直流屏系統的模擬量和開關量經過各采集設備傳送到PSM-E11監控模塊處理、顯示或發出告警，同時上送到DCS系統。監控單元的器件清單見表1-1。

表1-1  PSM-E11監控單元的器件清單

2．直流屏模擬量采集設計

PSM-E11進行以下模擬量的采集各管理：

交流三相電壓：由交流電壓采集板A1M61S1采集；直流母線（HM、KM）電壓：由直流電壓采樣盒PFU31Z采集；負載、電池電流：由霍爾傳感器采集；電池組環境溫度：在需要啟用溫度補償功能的情況下，利用溫度傳感器TMP12采集。

2.1連接交流電壓采樣板（A1M61S1）

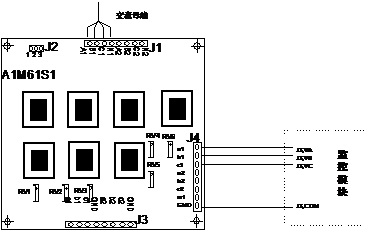

圖1-1  PSM-E11監控模塊端子與交流電壓采樣板的連接

交流采樣點宜取在直接向模塊供電的交流母線上，以準確反映整流器交流輸入狀態。

PSM-E11用于兩路交流自動切換輸入時，還需要增加一塊交流檢測板A1M61S1及其配套附件和自動切換控制單元。需要增加如表1-2所示的器件。

表1-2  PSM-E11控制交流自動切換物料清單

2.2連接直流電壓采樣盒（PFU3）

直流屏系統的蓄電池電壓、直流控制母線和合閘母線電壓檢測由直流電壓采樣盒（PFU-3）的采集，一個采樣盒可采集兩路共負極直流電壓。

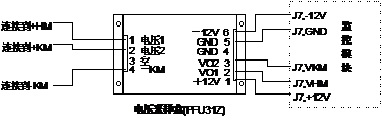

圖1-2  PSM-E11監控模塊端子與直流電壓采樣盒的連接

注：引出采樣盒的一個GND即可。

2.3 PSM-E11連接霍爾傳感器

直流系統的蓄電池電流、負荷母線總電流采樣采用霍爾傳感器實現檢測電氣隔離。以100A傳感器在電源系統中的連接為例，如圖7-32所示。

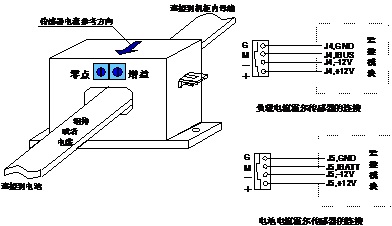

圖1-3  PSM-E11監控模塊端子與霍爾傳感器的連接

2.4  PSM-E11監控單元連接溫度傳感器（TMP-2）

溫度傳感器用于電池管理需要溫度補償的場合。傳感器將電池房（或電池柜）的環境溫度變為弱電信號，再接入到PFU-12配電模塊中。

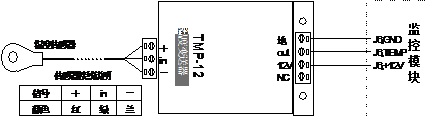

圖1-4  PSM-E11監控模塊端子與溫度傳感器的連接

3．直流屏開關量采集的設計

PSM-E11監控單元可以監測的開關量主要包括交流配電部分、蓄電池輸入部分、負荷饋出支路部分、絕緣監測部分等。

3.1 PSM-E11 連接告警開關量（一）

ACERR：交流空開跳閘，空開常閉告警接點。

LPROOF：防雷器故障，防雷器輔助常閉接點與防雷空開輔助常閉接點串聯接入。

FUSE：蓄電池熔絲斷，兩只熔斷信號管的常閉接點串聯接入。

INSU：絕緣故障告警，絕緣監測設備告警輸出常開接點。

圖1-5  PSM-E11監控模塊端子與告警開關量的連接（一）

3.2  告警開關量與PSM-E11連接（二）

此為直流屏饋出支路告警開關量的采集連接。各告警支路開關量為常閉接點接入，最多可接入14路。

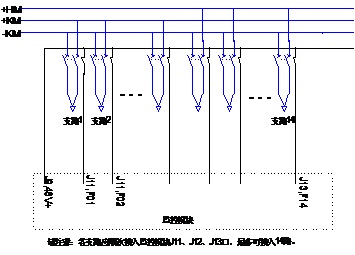

圖1-6  PSM-E11監控模塊端子與告警開關量的連接（二）

4．直流屏監控單元報警系統的設計

監控模塊提供聲光告警輸出接口，接線方式如圖1-7所示。

聲音告警輸出為12V，輸出電流小于20mA，推薦使用12V壓電陶瓷蜂鳴器，告警聲音大小可根據需求選用。

光告警輸出12V，輸出電流小于100mA，推薦使用發光二極管型的告警指示燈，顏色為黃色。

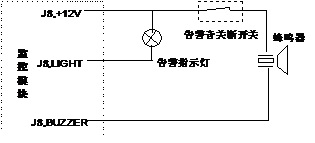

圖1-7  PSM-E11的聲光告警信號的連接
