艾默生直流電源（直流屏）系統設計技術之三
1.直流屏系統的蓄電池單元設計
直流屏蓄電池接入配電單元有輸入端保護熔斷體、試驗放電開關、電流檢測霍爾、電壓檢測單元等器件。熔斷體和霍爾量程應當依據電池容量大小進行合理選擇。當蓄電池容量大于800Ah時還需選擇隔離開關和熔斷器共同保護單元。防酸式和閥控式密封鉛酸蓄電池回路設備及直流柜主母線選擇見DL/T 5044國標。
表1-1 蓄電池輸入單元器件清單
|
單元 |
名稱 |
型號規格 |
數量 |
生產廠家 |
備注 |
|
電池輸入單元 |
熔斷體 |
63～ |
2 |
西熔/上陶 |
按55％C10選容量，C10＜600Ah時注意按照標準規定配置 |
|
熔斷器座 |
RT16座（SIST系列） |
2 |
西熔/上陶 |
||
|
起拔手柄 |
熔斷器起拔手柄 |
1 |
西熔/上陶 |
||
|
熔斷器座 |
RZS1（RX1）-1001熔座 |
2 |
西熔/上陶 |
主熔斷體熔斷故障信號采集裝置 |
|
|
熔斷體 |
RZS1（RX1）-1000熔芯 |
2 |
西熔/上陶 |
||
|
隔離開關 |
400～ |
1 |
上陶/廈控 |
按55％C10選，C10＜500Ah不選 |
|
|
放電開關 |
63～ |
1 |
ABB |
按10％C10選容量 |
|
|
霍爾傳感器 |
HEC100～2500（V4/±12V） |
1 |
保定霍爾 |
±100～± |
|
|
電壓采樣板 |
PFU-3 |
1 |
艾默生 |
電池端口電壓采樣 |
直流屏系統蓄電池回路需要進行電池充放電電流和電池端口電壓檢測。以上信號的采集方法見監控單元設計的相應部分。下圖為電池輸入回路的接線圖。

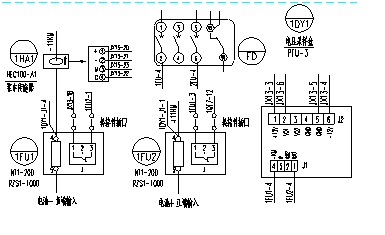

圖1-1 直流屏系統 電池輸入回路的接線圖
2.直流系統電壓調節單元（降壓硅鏈）設計
直流屏電壓調節單元分為DC110V和DC220V兩個系列。DC110V系統調壓范圍為0～18V，DC220V系統調壓范圍為0～35V，特殊110V系統的調壓范圍為0～14V，分為5級或7級調壓。器件容量按照母線持續電流的1.5～2倍選擇，建議不大于
表1-2 直流屏電壓調節單元清單
|
單元 |
名稱 |
型號規格 |
數量 |
生產廠家 |
備注 |
|
降壓單元 |
切換開關 |
LW39B |
可選 |
上海二工 |
7檔調節開關 |
|
切換開關 |
LW39B |
可選 |
上海二工 |
5檔調節開關 |
|
|
降壓硅鏈 |
DT |
可選 |
大連精電 |
110V系列 |
|
|
降壓硅鏈 |
DT |
可選 |
大連精電 |
220V系列 |
以7級電壓調節單元為例，接線見圖1-2所示。

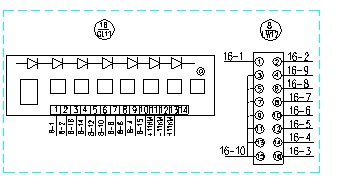

圖1-2 7級電壓調節單元接線
3.直流屏饋出單元設計
直流饋電單元采用空氣開關或熔斷器作為直流輸出的分配和保護，一般包含表1-3所示器件。
表1-3直流屏饋電回路器件清單
|
單元 |
名 稱 |
型號規格 |
數量 |
生產廠家 |
備注 |
|
直流饋出單元 |
指示燈 |
AD11-22/21-9GZ（紅） |
可選 |
江陰長江 |
DC110V/DC220V |
|
報警觸點 |
5SX9200（1NO＋1NC） |
可選 |
SIEMENS |
SIEMENS MCB 系列 |
|
|
輔助觸點 |
5SX9100（1NO＋1NC） |
可選 |
SIEMENS |
||
|
MCB開關 |
5SX |
可選 |
SIEMENS |
||
|
MCCB開關 |
S1N125 R63～1250 3P |
可選 |
ABB |
ABB MCCB系列 |
|
|
熔斷器式開關 |
SF2-63/2P |
可選 |
常州科海 |
殼體 |
|
|
配開關熔芯 |
RL8 2～ |
可選 |
常州科海 |
熔斷體 |
直流屏饋出設計是還要進行電纜選擇設計，其截面面積可以參照/DL/T5044- 2014的推薦選擇.
直流屏饋電回路連接見圖1-3所示。直流屏系統監控可對各回路開關狀態和故障跳閘進行檢測，通過互感器進行各回路接地故障檢測，具體的檢測辦法見直流屏監控和絕緣監測儀部分。

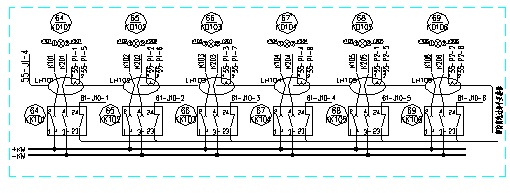

圖1-3 直流屏饋電回路連接示意圖
