1直流屏交流輸入配電單元方案設計

艾默生直流屏交流配電單元由表1-1所示器件組成。交流配電單元基本組件為一路交流輸入時所需的器件，包括一只輸入開關，直流模塊開關與模塊數量相同。如果交流輸入為兩路時，選兩只相同容量的輸入開關，同時增加自動切換器件，不選切換開關；需要設計手動控制功能時，需要選擇一只切換開關。

表1-1 交流配電單元器件表

.2 直流屏防雷設計

進行直流屏系統防雷器設計時可以根據實際需要決定舍取，一般情況下推薦使用防雷器。C、D兩級防雷器的設計重點為以下兩點。

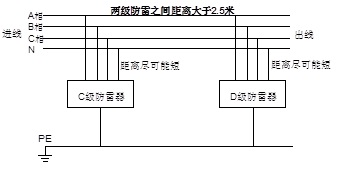

2..1C級防雷器和D級防雷器的連接距離應該大于2.5米，如下圖所示。

圖1-1  直流屏防雷器接線示意圖

2...2 由于壓敏電阻在作用時可能導致強烈的發熱甚至燃燒等事故，安裝時請注意防火和隔熱的設計，防止發生意外事故。

.2.3  自動切換設計

在需要進行兩路交流輸入自動切換時，采用交流自動切換盒并輔以部分元件可以組成實現上述功能的自動切換電路，實現系統兩路交流電源輸入的自動切換。艾默生A1M61S1交流采樣板的采樣點應安排在交流輸入空開后，以方便交流采樣板的維護。連接XS3的交流接觸器的觸點為其常閉節點，其作用為實現接觸器的電氣互鎖。C級和D級防雷器之間的距離應該大于2.5米。

2.4自動/手動切換控制

如果需要進行自動/手動切換控制，可以采取以下方式進行：

在交流接觸器的線圈回路中通過切換開關直接引入交流信號，以實現自動/手動控制。

不推薦用戶在使用時長時間置于手動控制位置，因?yàn)榇藭r(shí)交流接觸器直接工作在交流供電狀態下。

下圖為交流自動/手動切換實現的基本圖（其他部分和純自動切換一致）。

圖1-2  直流屏交流自動/手動切換示意圖

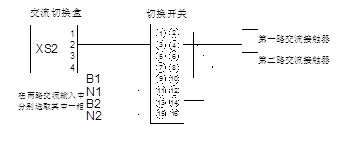

直流屏兩路交流輸入和交流自動切換盒輸入的控制信號通過切換開關可以單獨控制交流接觸器動作。其中切換開關以選擇三位置的開關，分別置于自動、強制交流一路和強制交流二路輸入的位置。具體實現上述功能的接線如下圖。

圖1-3  交流自動/手動切換接線圖

其中切換開關的型號為LW8-10D242，其通斷狀態如下表。

3. A1M61S1交流采樣板設計

3.1 艾默生A1M61S1交流采樣板共輸出兩路交流采樣信號，一路提供給配電監控盒，配電監控盒對此信號作A/D變換，顯示和作為告警限的比較值，其接線請參考圖1-4。另外一路信號直接輸出到交流自動切換盒，作為交流自動切換的過、欠壓等參考信號，其接線請參考6.2節交流自動切換盒所述。

A1M61S1交流采樣板的外形尺寸為：160×160×40（長×寬×高（最大值）），安裝尺寸為：

150×150，安裝孔徑為Ф3.5，選用螺絲為M3。

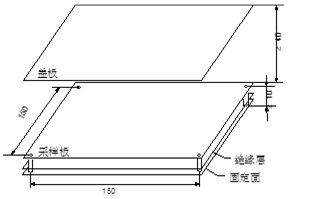

艾默生A1M61S1交流采樣板的安裝如下圖所示。

圖1-4 直流屏中的交流采樣板的安裝圖

3.2 A1M61S1交流采樣板的使用

注意A1M61S1交流采樣板的輸入為三相的相電壓，必須有零線輸入，輸出信號同樣為三相信號。信號兩路，注意在使用過程中，兩路輸出采樣信號不能接反，否則將無法正常工作。A1M61S1采樣板在出廠已經整定好，請不要輕易調整，輸入熔絲的外套請?zhí)缀谩Ｈ劢z的規格為50mA/250V。

3.3  A1M61S1交流采樣板的安裝

A1M61S1交流采樣板由于輸入為三相交流電源，因此需要充分考慮其安全性。建議將采樣板垂直安裝在機柜的側面，防止灰塵掉落。因?yàn)椴蓸影迳系娜劢z屬于易損器件，因此必須考慮其維護方便，應將采樣板安裝在熔絲拆卸、觀察容易的地方。

4. 艾默生直流屏整流單元設計

4.1 直流屏整流器單元包括表1-2所示的器件，按照具體要求合理選擇。

表1-2  直流屏整流單元器件清單

4.2 直流模塊熱插拔設計

對直流模塊本身來說，模塊不具備熱插拔功能。模塊能夠熱插拔的條件是模塊輸出端串接隔離二極管，以防止系統母線上已經存在的電壓對模塊內未充電的大容量的電容充電，引起母線的瞬時短路和模塊內部部分電路的瞬時過載，嚴重時甚至毀壞設備。

對正在工作中的模塊進行插拔時，必須有嚴格的時間間隔。原則是拔離的模塊的輸出電壓完全下降到0V后才能再次插上，否則在重復插拔的過程中，將導致模塊損壞。

在附件中我們提供了熱插拔功能需要的相應組件，每套組件包含下表中物品。

表1-3  熱插拔功能組件

艾默生直流屏模塊附件中的二極管全橋內有四個連接的管芯，其引腳如下圖所示，連接時參考下圖。

圖1-5  二極管全橋的電氣連接

4.3 艾默生（維諦）直流屏電源模塊配電設計

為了方便直流屏充電模塊的單個維護，模塊交流輸入進線處應分別設置單獨的空氣開關。直流屏模塊不應直接連接到系統交流母線上，推薦空開額定容量為10A。

4.3.1．均流通訊線設計

電纜長度根據實際的設計柜體來選擇。電纜一般選擇四芯屏蔽電纜，也可以選擇非屏蔽電纜。電纜的兩頭直接和信號轉接板的J3、J4相連。

4.3.2．艾默生整流模塊轉接板設計

直流屏模塊轉接板如下圖所示。管腳定義見下表。

圖1-6 艾默生充電 模塊轉接板

每一個直流充電模塊都配備一套模塊轉接板組件，包含下表所示物品。

表1-4  直流模塊轉接板組件

各轉接板組件應先組裝好之后再裝配到系統上。組裝步驟如下：

1）焊接大號插針電纜

根據實際情況選取適當長度的電纜，電纜規格如下表所示。

表1-5  直流模塊轉接板電纜規格

將電纜焊接到插針中，如下圖所示。

圖1-7  電纜焊接示意圖

2）分別將焊接好的電纜的插針插入一體化插座。

3）關于一體化插座的固定

一體化插座的固定可以采用開槽圓柱頭軸位螺釘進行固定（此螺絲我司不提供，請?jiān)O(shè)計時予以考慮），螺釘尺寸參考下圖。

圖1-8   軸位螺釘尺寸示意圖（單位：mm）

一體化插座需要浮動固定，在上圖螺釘上裝1個M4彈墊，可以允許其位置有1～2mm的浮動。

可以設計其他的固定方式，但不管采用何種方式，需要按照模塊的尺寸和背板的尺寸來嚴格設計一體化插座的位置。

5.艾默生（維諦）直流屏模塊連接

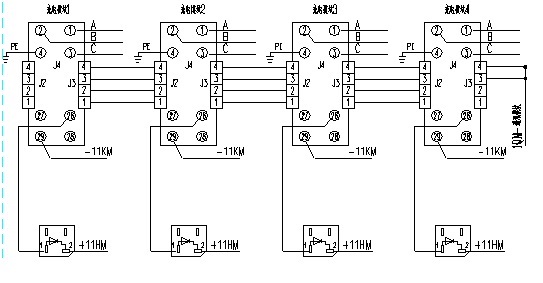

直流屏模塊連接即直流系統中各模塊插框中的模塊間的連接。以四個直流屏模塊連接為例，示意圖見下。

圖1-9 直流屏充電模塊間連接示意圖
