一、監控系統的組織結構
結構外觀:
二、使用環境
1、存儲溫度:-25℃~65℃
2、運行溫度:-10℃~55℃
3、相對濕度:≤95%RH(40℃±2℃)

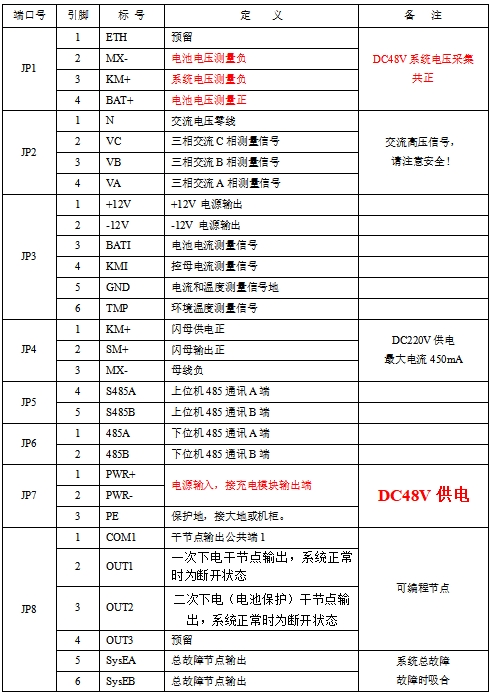

三、接線端口定義
四、主監控安裝說明

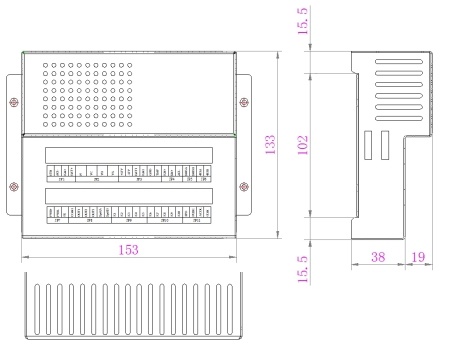

開孔尺寸
安裝說明
?供電電源:工作電源電壓為48VDC,功耗20W,電源應該從電池組上取,另外請務必將地線(PE)與大地接好。
?交流檢測信號輸入: 該監控只支持一路交流電壓信號的檢測,且務必將零線接入。

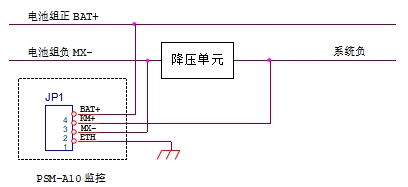

?母線電壓檢測

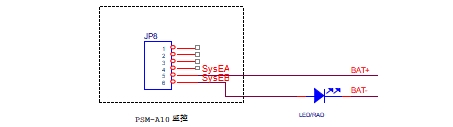

?閃光電路

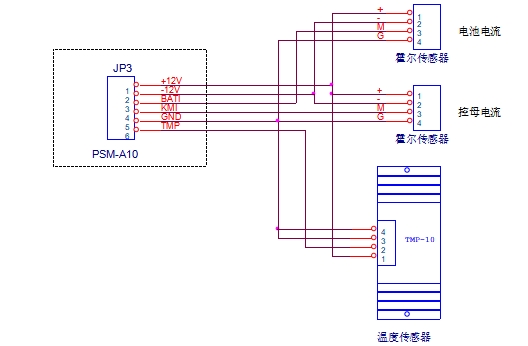

?電流傳感器及溫度傳感器接線說明,僅型號為T(mén)MP-10的溫度傳感器適用于本監控,

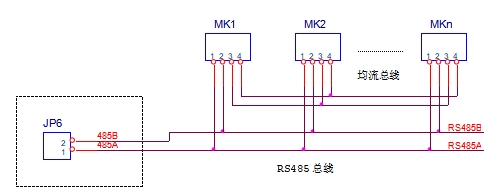

?與高頻開關電源模塊的連接

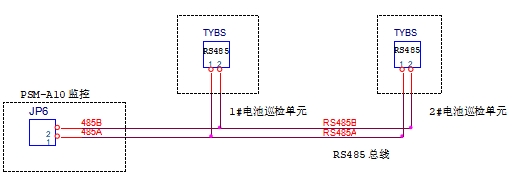

?擴展電池巡檢單元

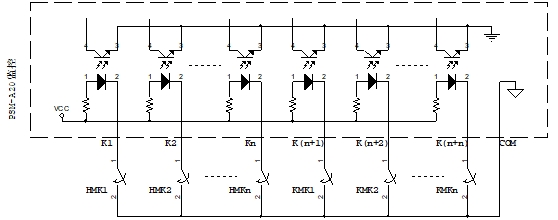

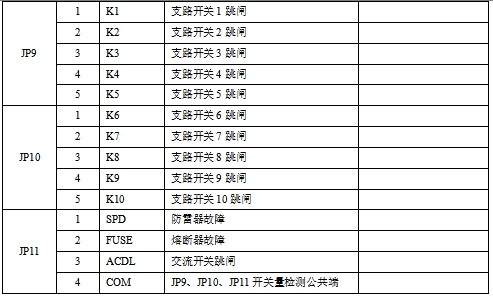

?開關量信號輸入
?開關量信號輸出(故障輸出)
五、主監控顯示界面及操作說明

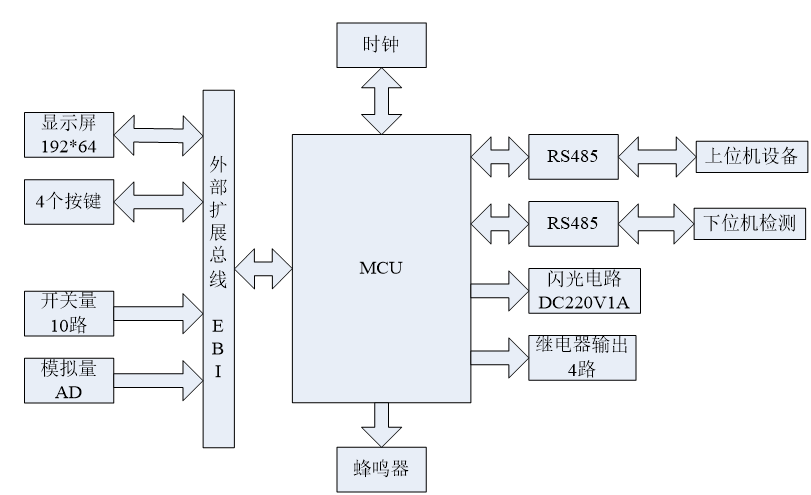

1、工作原理
以微處理器為核心,采集各路模擬信號、數字信號進行數據處理,并做出告警信息,遠傳到后臺,同時進行電池均浮充管理。
2、 電池充電管理
系統監控根據設置的充電參數,自動完成電池充電程序:
2.1 正常充電程序(恒流恒壓過程)
在浮充狀態下當電池充電電流達到0.033C10A時轉均充,在20分鐘內如果電池電流降到轉換電流以下,則立即轉浮充,否則繼續均充,用0.1C10A恒流充電,電壓達到整定值(2.30–2.40)V×n(n為單體電池節數)時,微機控制充電裝置自動轉為恒壓充電,當充電電流逐漸減小,達到0.02CA時,微機開始計時,3小時(可設置)后,微機控制充電裝置自動轉為浮充電狀態運行,電壓為(2.23-2.28)V×n。
2.2 長期浮充充電程序:
正常運行浮充狀態下每隔1-3個月(可設置),微機控制充電裝置自動轉入恒流充電狀態運行,按閥控式密封鉛酸蓄電池正常充電程序進行充電。
2.3 交流電源恢復程序:
交流上電時,系統自動進入均充狀態,在20分鐘內如果電池電流降到轉換電流以下,則立即轉浮充,否則繼續均充,按上述1)執行充電過程。
2.4 電池溫度補償:
閥控式密封鉛酸蓄電池在不同的溫度下必須對蓄電池充電電壓做相應的調整才能保障電池處于最佳狀態,電池管理系統可以監測電池溫度;用戶可根據電池廠家提供的參數,選擇使用電池溫度補償功能,選擇此功能后系統監測電池溫度,自動調整電池充電電壓,使電池工作在最佳狀態。
3、 顯示及操作說明
?采用全中文液晶顯示器(192*64)顯示,一屏最多可顯示4行×12列個漢字;

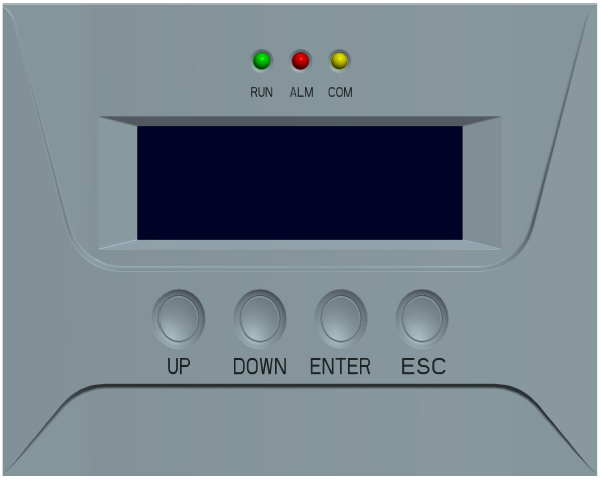

?面板的正上方有三個指示燈,綠色指示燈表示CPU是否正常工作,當該指示燈按照一定頻率閃爍時,那么CPU工作正常。紅色指示燈表示系統是否異常,當系統出現故障時,該指示燈閃爍;黃色指示燈表示通訊是否正常,當系統通訊正常時,該指示燈均勻閃爍。
?面板的正下方有四個按鈕,分別為UP鍵,DOWN鍵,ENTER鍵和ESC鍵。
UP鍵:用來向上移動光標或翻頁,在參數設置時,用來修改參數,數據增加;
DOWN鍵:用來向下移動光標或翻頁,在參數設置時,用來修改參數,數據減小;
ENTER鍵:進入當前光標所指的頁面,在參數設置時,按此鍵,表示當前光標所指的參數允許修改,再按此鍵時,光標恢復到自由狀態。
ESC鍵:用來退回到相應的頁面。
4 、基本畫面
主頁面
?當蜂鳴器告警時,按任意鍵,關閉蜂鳴器;
?開機時,顯示主屏畫面。如左側圖
?在主頁面時,按任意鍵,進入主菜單;
主菜單
?在主菜單頁面,通過上,下鍵選擇子菜單,如選擇“信息查詢”,“參數設置”,“參數查詢”,按確認鍵,會彈出一個新的菜單頁面。按取消鍵,則返回到主頁面。
5 、信息查詢
?信息查詢菜單,通過上,下鍵選擇相應的信息查詢。然后按確認鍵,進入相應的信息查詢。在該頁面,按取消鍵,則返回到主菜單。
?當系統出現異常時,在當前故障信息中顯示異?,F(xiàn)象,以及故障發生時間,可上下翻頁查詢,最多可顯示30條當前故障,用戶可直接定位故障部位。按取消鍵返回到信息查詢頁面。
?歷史故障,最多可記錄30條歷史故障,可上下翻頁查詢。記錄每條故障發生時間和消除時間。按取消鍵返回到信息查詢頁面。
歷史故障斷電保存。
?交流電壓數據查詢,顯示交流電壓的相電壓。按取消鍵返回到信息查詢頁面。
?直流數據查詢,顯示直流數據參數,包括合母電壓,控母電壓電流,電池電壓電流,環境溫度等參數,可上下翻頁查詢,按取消鍵返回到信息查詢頁面。
?模塊信息查詢,顯示模塊電壓電流數據以及模塊開關機狀態,當模塊通信故障時,電壓電流數據顯示為零。按取消鍵返回到信息查詢頁面。
?電池巡檢查詢,最多可查詢2組24節電池電壓,上下翻頁查詢。按取消鍵返回到信息查詢頁面,電池巡檢需選配。
?開關信息查詢,當系統設置中設為允許告警,則在分閘時發出告警,同時支路顯示“--”,表示不可用。設置禁止時,可查詢10路開關的狀態,上下翻頁查詢。按取消鍵返回到信息查詢頁面。
6、 參數設置
若用戶需要恢復到出廠設置值時,請按住“UP”或“DOWN”鍵重新啟動監控即可恢復,按住“UP”鍵重啟,將恢復到48V50A系統的出廠值,按住“DOWN”鍵重啟,將恢復到48V30A系統的出廠值。
部分參數的出廠默認值見下表:
?系統設置菜單,總共包括8個子菜單,通過上,下鍵選擇相應參數設置和翻頁, 然后按確認鍵進入?yún)?shù)設置頁面。當進入相應的參數設置頁面時,通過上,下鍵選擇相應的參數設置,當某參數被選中時,該參數反顯,再按確認鍵,該參數可通過上,下鍵修改。再按確認鍵,光標恢復到自由狀態,按取消鍵,返回到參數設置菜單頁面。按取消鍵,則彈出“是否保存參數修改”頁面。
?電池管理包括設置以下參數:充電方式,浮充電壓,均充電壓,電池容量,均充限流,轉換電流,均充限時,定時均充,延時均充,溫度補償,終止放電,放電限時。
?交流設置,可設定交流供電方式(單相或三相)、交流電壓過欠壓值。當設為單相時,只顯示單相電壓,設為三相時顯示三相電壓。
?直流設置,包括系統過欠壓報警、電池欠壓報警值設定,一次、二次下電設定;電流傳感器變比設定,設定方法舉例:
1、5V比100A的傳感器,則設置值為100;
2、4V比100A的傳感器,則設置值為125。
?開關設置,開啟或關閉一次下電、二次下電功能;可設定支路是否允許告警,當設為允許時,開關斷開則系統發出報警。
一次下電設定代碼: 6 0
二次下電設定代碼: 7
?模塊設置,可設定充電模塊數量(1~7臺),和模塊類型以及模塊通信協議,共有2種通信協議:
ENP協議;ModBus協議;
?當用戶配有電池巡檢儀時,默認為單體電池類型為12V,電池節數(0~24)。
?通信設置,設定系統地址,通信速率和通信協議,通信速率包括1200、2400、4800、9600,通信協議包括CDT、ModBus。
7、模塊控制
PSM-A10可以同時控制7臺與之通信的電源模塊的開關機。
8、 放電計量
當電池放電時,監控可以自動檢測電池放電時候的狀態。
