帶艾默生PSM-E10直流屏監控模塊的監控系統可以實現以下功能:
電池管理
在變電站或電廠中,直流電源不僅要為二次設備提供不間斷直流電源,還要向斷路器分合閘線圈提供沖擊電流。電池組在直流電源系統中的地位很重要,如何維護就成為非常重要的一個問題。PowerMaster開關電源具有電池管理系統。它采用二級監控模式,能對電池的端電壓、充放電電流、電池房溫度及其它參數作實時在線監測。可準確地根據電池的充放電情況估算電池容量的變化,還能在電池放電后按用戶事先設置的條件自動轉入限流均充狀態,通過控制母線電壓來完成電池的正常均充過程。并可自動完成電池的定時均充維護,均浮充電壓溫度補償?shù)裙ぷ鳎瑢崿F(xiàn)了全智能化,不需任何人工干預。
電池管理的基本思想是:以電池充電電流為依據,控制充電模塊由浮充轉入均充;以充電電流,充電時間為依據,控制充電模塊由均充轉入浮充。如果系統配有溫度傳感器,其浮充電壓可根據溫度作適當補償。保證充電效果,以電池電流和總負載電流作為主要參考依據(主要輸入基準),通過調節模塊輸出電壓及限流點,穩定負載電流,控制電池電流及電壓,防止電池充電過流,從而延長電池使用壽命。 可參見圖電池管理曲線圖,監控模塊可以實施對電池的全自動管理。為了實現此功能,各充電模塊必須設置在“自動”工作狀態。

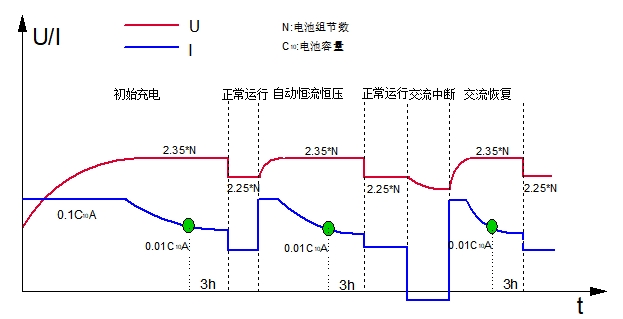

電池管理曲線如圖所示:
電池管理曲線圖
注意
電池單體均充、浮充電壓應根據電池實際要求決定,圖中數據僅供參考。
PSM-E10直流屏監控模塊對電池的智能化管理主要體現在以下幾種工作狀態:
監控單元自動記錄均充和浮充的開始時刻,在上電(或復位)初始,如果監控單元發現均充過程尚未結束,則會繼續進行均充。如果上電(或復位)前是處于限流均充狀態,則繼續進行限流均充;如果是處于恒壓均充狀態,則繼續進行恒壓均充。在限流均充時,當充電電壓達到恒壓均充電壓值的時候,會自動轉入恒壓均充。
在浮充情況下,若浮充電流大于設定值(轉均充參考電流),則監控單元會自動控制模塊進行均充。

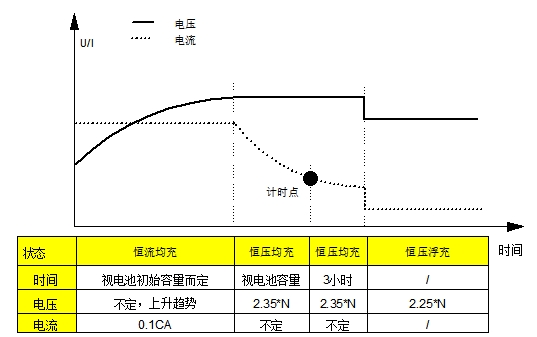

對電池進行均衡充電時,充電電流應該在監控模塊設置的限流值上,此階段為電池恒流充電階段,電池的電壓是隨著時間增加而增大的;當電池電壓增大到一定值時,充電進入恒壓階段。在恒壓階段,充電電流不斷減小,以充電電流減小到0.01C10A(穩流均充電流,由用戶設定)為計時點,3小時(穩流均充時間,由用戶設定)后恒壓充電階段結束,充電電壓降低,投入浮充狀態。至此正常充電過程完成。正常充電控制曲線如圖:
正常充電曲線圖
用戶可選擇是否采用定時均充這種維護方式,還可對定時均充的時間間隔及每次均充的時間進行設定。一旦設定,電池管理程序就可自動計算電池定時均充的時間,以便確定在何時啟動定時均充,何時停止定時均充,所有這些操作都是自動進行的,運行維護人員可在現場通過監控單元上的顯示來明確這一過程,也可在遠程監控中心的主機上查看這一過程。一般電池以每隔30天均充一次,每次均充24小時為宜,特殊情況必須根據電池說明書的實際的情況設置。
交流停電后,電池組對設備進行供電,放電終止后,再次恢復交流供電時,若電池電流大于設定值(轉均充參考電流),則監控單元會自動控制模塊進行均充。在監控模塊的軟件設置中,放電終止后的均充轉換條件為:電池充電電流
電池的均浮充電壓均可通過鍵盤設置,用戶可根據不同型號的電池,不同的電池電壓靈活配置,極大地方便了用戶管理。均浮充電壓設置好后,監控單元會根據當前的均浮充狀態把電池端電壓調節到設定的值。需要注意的是,若此時動力母排上有模塊發生通訊中斷,則模塊進入自動保護運行模式,輸出電壓降為234V/117V,通訊正常后可自動退出保護運行模式。
用戶可選擇是否對均浮充電壓進行溫度補償,并可對溫度補償中心點、溫度補償系數進行設置。一旦設定,監控單元就會根據電池房的溫度自動對浮充電壓進行調節,確保電池工作溫度正常。
用戶可設置電池的充電效率、放電特性曲線等參數來調整電池容量的計算結果。監控單元可根據電池電流、充放電狀態以及充放電系數對電池容量進行估算,每隔15秒計算一次電池容量的變化量,并在菜單上實時顯示出來,使用戶能一目了然地看到電池容量的實時變化。
監控單元可在“自動”和“手動”兩種方式下工作,在“自動”方式下,監控單元可自動完成上述的所有功能,完全不需人工干預;在“手動”方式下,電池的管理交給維護人員來完成,維護人員可通過菜單控制電池的均浮充轉換,調節電壓及模塊限流點,還可以對模塊作開關機控制,此時監控單元將只通過通訊采集各模塊的數據及配電數據,不對模塊作任何控制處理,因而不會在放電后作自動均浮充轉換,也不會啟動定時均充,但仍可對電池的容量進行估算。由于長期均充可能導致電池壽命下降,為了防止在“手動”方式下均充時間過長,監控單元會自動監視均充時間,當均充時間超過用戶設定的定時均充時間時,就會轉入浮充。
當直流電源系統異常運行時,為了保證電池不會因過充而受損,同時兼顧到負載需求情況,監控單元會自動把電池置為浮充狀態,并打開所有模塊的限流點,直到系統恢復正常為止。這些異常情況包括:母線電壓異常、饋電柜配電監控板通訊中斷、電池熔絲斷。

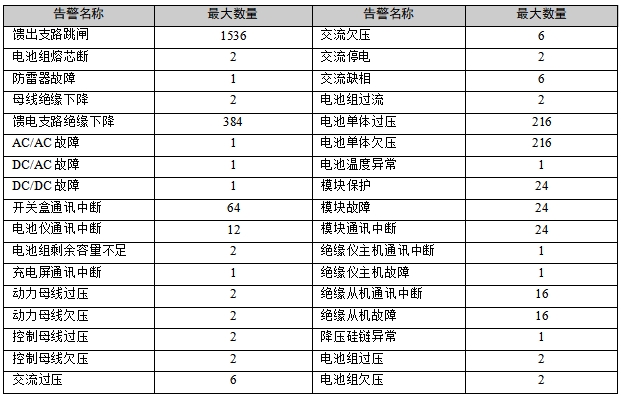

當電力電源系統異常時,監控系統將通過監控模塊顯示屏、監控模塊面板告警指示燈、電力電源系統上的告警指示燈和蜂鳴器發出告警。同時還通過監控模塊上的6個告警繼電器向遠端發出告警信號。如果監控模塊已經連接到了綜合自動化系統上,監控模塊還會將告警信息上報到綜合自動化系統中。下表為監控系統告警內容。
與后臺綜合自動化系統實現RS232/RS485通訊。通訊規約為Modbus、CDT91、DNP3.0、IEC101或IEC103協議中的一種,用戶可根據需要現場選擇所需協議。
