艾默生（維諦）監控模塊M500D如何設置參數（二）
索引：艾默生監控模塊,維諦,M500D,直流屏監控模塊 發布日期：2023-06-21
一、 艾默生監控模塊M500D設置直流參數
M500D直流監控模塊在參數設置屏中按上下鍵選取“直流參數”選項，按確認鍵后進入直流參數設置屏，如下圖所示。
圖1 直流參數設置屏
按上下鍵選取需要設置的參數，按左右鍵選取參數值，按確認鍵確認。直流參數的設置說明表如下。
表1 直流參數設置說明
二、 艾默生監控模塊M500D設置整流模塊參數
M500D直流監控在參數設置屏中按上下鍵選取“模塊參數”選項，按確認鍵后進入整流模塊參數設置屏，設置界面分為 5 屏，如下圖所示。

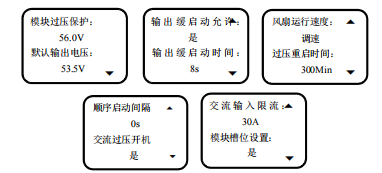

圖2 整流模塊參數設置屏
按上下鍵選取需要設置的參數項，按左右鍵選取參數的值，按確認鍵確認。整流模塊參數的設置說明表如下。

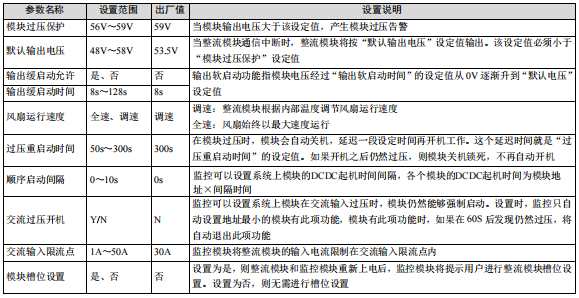

表2 整流模塊參數設置說明
如果使用了槽位獲得三相電壓功能，整流模塊槽位設置用于監控模塊獲取三相交流電壓值。只有正確設置了整流模塊槽位后，監控模塊顯示的三相交流電壓值才正確。
當“模塊槽位設置”參數設置為“是”后，監控模塊將可能彈出整流模塊槽位設置提示屏，如下圖所示。
圖3 整流模塊槽位設置提示屏
按確認鍵進入整流模塊槽位設置屏，如下圖所示。如果用戶按了確認鍵，提示屏不消失，請等待 10 秒鐘，當提示屏上的光標不再移動后，再按確認鍵進入設置屏。
在將“模塊槽位設置”參數設置為“是”后，如果整流模塊槽位設置提示屏不彈出，用戶可以通過下面方式進入整流模塊槽位設置屏：在運行信息屏首屏中按返回鍵，然后按兩次下鍵。
圖4 整流模塊槽位設置屏
在設置槽位時，相應的整流模塊面板上的運行指示燈（綠燈）將閃爍，用戶可據此設置該整流模塊所在的槽位號，按確認鍵后出現如下界面。
圖5 槽位設置確認屏
M500D直流監控模塊按確認鍵保存設置后，屏幕自動返回到圖 36所示的槽位設置屏。按上下鍵設置其它整流模塊，按返回鍵退出槽位設置屏。
槽位編號及對應的交流輸入電壓相序如下圖所示。
圖6 系統槽位編號及對應的電壓相序
如果有多個模塊設置在了同一個槽位上，則圖 4 所示的槽位信息將反白顯示。
如果不想設置槽位，在圖 6 所示的提示屏出現后，按返回鍵將返回到原顯示屏。但是，監控模塊每隔十秒鐘將彈出該提示屏，在無按鍵的情況下，提示屏 8 分鐘后自動消失。如果設置正確，不再彈出提示信息。如果不希望提示屏出現，可以將“模塊槽位設置”參數設置為“否”。
三、 艾默生監控模塊M500D設置系統參數
M500D直流監控模塊在參數設置屏中按上下鍵選取“系統參數”選項，按確認鍵后進入系統參數設置屏。如下圖所示。
圖7 系統參數設置屏
M500D直流屏監控模塊設置基本參數
在系統參數設置屏中按上下鍵，將箭頭移到“基本參數”設置項，按確認鍵確認后進入密碼設置界面。輸入正確密碼后進入基本參數設置屏。輸入不同級別的密碼，允許設置的系統參數項不一樣，下面分別進行介紹。
1．輸入用戶級密碼
輸入用戶級密碼（出廠值為 1）后，進入圖8所示的設置屏。
圖8 用戶級參數設置屏
按上下鍵選取需要設置的參數項，按左右鍵選取參數值，按確認鍵確認。當通信方式為“MODEM”，需要設置回叫號碼和回叫次數。
圖9 設置回叫號碼和回叫次數
回叫號碼修改方法為：用左右鍵更改數字或進行左右移位，完成更改后按確認鍵確認。
2．輸入工程師級密碼
輸入工程師級別密碼（出廠值為 2），除上述所有屏外，按上下鍵還可選取如下設置屏。
圖10 工程師級參數設置屏
如果系統重置設置為“是”，按確認鍵后，監控模塊將出現如下所示提示信息。
圖11 系統重置提示信息屏
按返回鍵將放棄重置工作。按確認鍵將執行重置工作，此時所有參數都將恢復到監控模塊默認值。建議僅當監控模塊無法正常設置，且通過斷電、復位等方法仍無法使其正常工作時才執行系統重置工作。
3．輸入管理員密碼
輸入管理員級別密碼（出廠值為 640275），除了上述所有屏外，按上下鍵還可進行參數設置。
圖12 密碼修改屏
按確認鍵，出現如下顯示屏。
圖13 輸入新密碼屏
修改方法為：按上下鍵更改數字，按左右鍵將光標左右移位，完成更改后按確認鍵確認。在設置中，必須兩次輸入完全相同的數字，密碼更改才能生效。
基本參數設置說明見表 3。

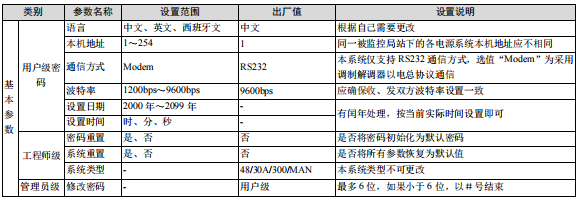

表3 基本參數設置表
設置高級參數
在系統參數設置屏中按上下鍵，將箭頭移到“高級參數”設置項，按確認鍵確認后進入密碼設置界面。輸入正確密碼后進入高級參數設置屏。如下所示。
圖14 高級參數設置屏
如果希望直流電源系統在節能模式下運行，則“系統節能允許”參數設置成“是”，否則設置成“否”。“循環開關周期”參數值可根據實際情況進行設置。下面詳細介紹系統節能運行工作原理。
1．工作原理
在節能模式下，監控模塊控制部分整流模塊進入關機狀態，讓開機的整流模塊承擔所有負載。每個開機的整流模塊盡量工作在最佳效率點，提高整流模塊利用率，節約能耗。進入關機狀態的整流模塊間隔一定時間后（即圖 46所示的“循環開關周期”參數設置值），監控模塊將對其開機，使其投入工作，而開機的整流模塊則進入關機狀態。兩個狀態循環進行，保證系統上整流模塊投入工作的時間接近。如果系統電池電流和負載電流變化，監控模塊將根據實際情況控制部分工作的整流模塊關機，或者控制部分關機的整流模塊開機工作。任何情況下，系統保證至少有 1 個整流模塊開機工作。
2．前提條件
只有在系統配有電池，且負載電流無瞬間上下震蕩的情況下才能讓系統運行在節能模式下，即將“系統節能允許”設置成“是”。
3．優點
節能模式使整流模塊工作在最佳效率點，因此能使系統省電。
平衡系統上整流模塊工作時間，延長整流模塊使用壽命。
在關機狀態的整流模塊能夠避免交流沖擊對整流模塊的損壞，減少諸如雷擊故障。
4．異常情況的處理
母排電壓故障(直流過壓或欠壓)，所有的整流模塊全部開機
有整流模塊類告警（如通信中斷），所有的整流模塊全部開機
交流類告警（如停電告警），所有的整流模塊全部開機
系統沒有監控模塊，或者整流模塊和監控模塊通信中斷，所有整流模塊自動全部開機
整流模塊接到關機命令后，延時執行。接到開機命令后立即執行
高級參數設定說明見表 4。
表4 高級參數設置表
