艾默生監控模塊M500D如何設置參數（一）
索引：艾默生監控模塊,M500D,維諦直流屏監控單元 發布日期：2023-06-19
艾默生監控模塊M500D設置參數
維諦直流屏M500D監控模塊電源系統參數分六類，包括告警參數、電池參數、交流參數、直流參數、模塊參數以及系統參數。實際使用中，用戶需要根據系統配置的電池實際情況對電池組數和電池容量進行設置，其它參數建議保留出廠設置。下面分別介紹監控模塊各類參數的設置方法。
一、設置告警參數
在M500D監控模塊參數設置屏中按上下鍵選取“告警參數”選項，按確認鍵后進入告警參數設置屏，如下圖所示。
圖1 告警參數設置屏
告警參數分為 3 個子菜單，下面分別介紹其內容。
設置告警級別
在告警參數設置屏中，按上下鍵選取“告警級別”選項，按確認鍵后進入告警級別設置屏，如下圖所示。
圖2 告警級別設置屏
按上下鍵將光標移到需要更改的選項位置，按左右鍵選擇相應內容，按確認鍵確認。
監控模塊將告警類型分為四個級別：嚴重告警，緊急告警，一般告警，不告警。
嚴重告警、緊急告警：該類型告警發生后，嚴重影響電源系統的工作性能，無論在任何時間發生，都要求用戶立刻采取措施進行處理。電源系統點亮告警顯示燈，同時產生聲音告警。
一般告警：該類型告警發生后，電源系統能暫時維持正常的直流輸出，若是在值班時間發生則要求立刻采取措施進行處理，倘若不是在值班時間發生，則要求值班時間開始時處理。電源系統僅點亮告警指示燈。
不告警：此類告警發生后，不產生任何聲光指示。
監控模塊中告警及其默認設置見下表。

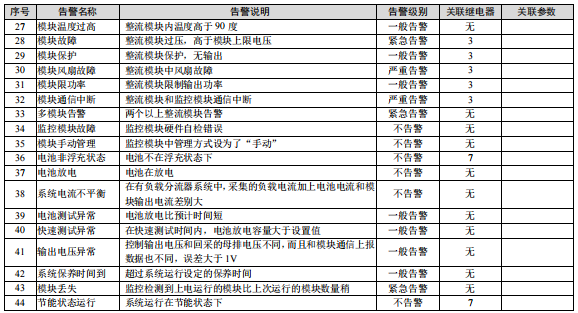

表1 監控模塊告警名稱及默認設置
設置告警方式
告警方式設置只對自定義開關量告警起作用。在告警參數設置屏中，按上下鍵選取“告警方式”選項，按確認鍵后進入告警方式設置屏，如下圖所示。
圖3 告警方式設置屏
按上下鍵選取需要設置的參數項，按左右鍵選取參數值，按確認鍵確認。在設置“設開關量名”一項時，按確認鍵確認后，監控模塊彈出如下所示的開關量命名輸入屏。
圖4 開關量命名輸入屏
在此屏中，按上下鍵更改數字或者英文字母，按左右鍵將光標左右移位，輸入“#”或者空格表示結束。完成更改后按確認鍵確認。各參數設置范圍及出廠值見表 5。
表2 告警方式設置范圍及出廠值
告警控制
在告警參數設置屏中，按上下鍵選取“告警控制”選項，按確認鍵后進入告警控制屏，如下圖所示。
圖5 告警控制屏
“清除歷史告警”一項如果選擇“是”，則將清除監控模塊中保存的所有歷史告警信息。
“阻塞當前告警”一項如果選擇“是”，則當前發生的告警將不向后臺傳送，適合現場測試功能時不希望告警送后臺的情況。
二、設置電池參數
電池參數是比較重要的參數，一定要設置正確，它關系著電池的使用壽命。
在圖 6所示的參數設置屏中按上下鍵選取“電池參數”選項，按確認鍵后進入電池參數設置屏，見下圖。
圖6 電池參數設置屏
電池參數包括基本參數、下電保護、充電管理、電池測試和溫補系數 5 類參數，下面分別介紹設置方法。
M500D監控模塊設置基本參數
1．在電池參數設置屏中按上下鍵選取“基本參數”選項，按確認鍵后顯示電池基本參數設置屏，如下圖所示。
圖7 電池基本參數設置屏
2．按上下鍵選取其中的一屏或者需要設置的參數項，按左右鍵選取參數值，按確認鍵確認，監控模塊將自動保存設定值。電池基本參數的設置范圍及出廠值見下表。

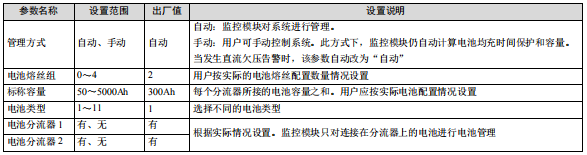

表3 電池基本參數設置范圍及出廠值
M500D監控模塊設置下電保護參數
在電池參數設置屏中按上下鍵選取“下電保護”選項，按確認鍵后顯示下電保護設置屏，設置屏分 3 屏顯示，如下圖所示。
圖8 下電保護設置屏
按上下鍵選取需要設置的參數項，按左右鍵選取參數值，按確認鍵確認。
負載下電指電源系統交流停電，由電池供電的情況下，電源系統自動切斷次要負載以延長重要負載供電時間。
電池保護指電源系統交流停電，由電池供電的情況下，電源系統自動切斷電池，以避免蓄電池因過放電而影響電池壽命。
監控模塊可以以電池電壓或者放電時間作為判斷是否需要執行下電功能的標準，由“負載下電方式”設置內容決定。下電保護參數設置范圍、出廠值以及設置說明見下表。

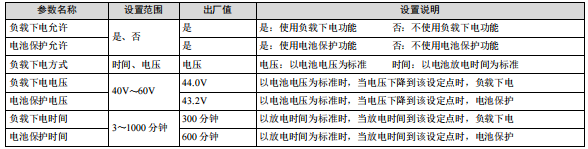

表4 下電保護參數設置范圍、出廠值以及設置說明
M500D監控模塊設置充電管理參數
在電池參數設置屏中按上下鍵選取“充電管理”選項，按確認鍵后顯示充電管理設置屏，設置屏分 6 屏顯示，如下圖所示。

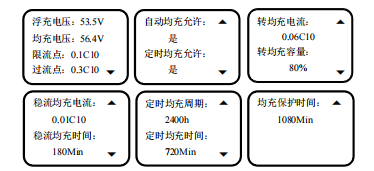

圖9 充電管理設置屏
按上下鍵選取需要設置的參數項，按左右鍵選取參數值，按確認鍵確認。充電管理參數設置范圍、出廠值以及設置說明見表 5。

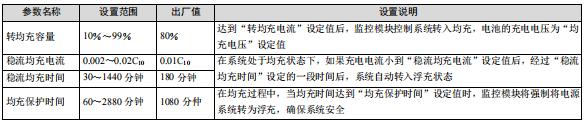

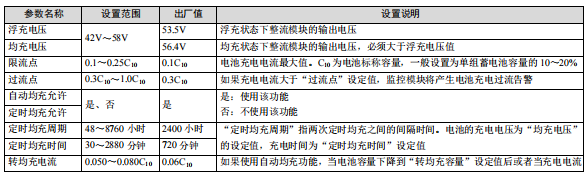

表5 充電管理參數設置范圍、出廠值以及設置說明

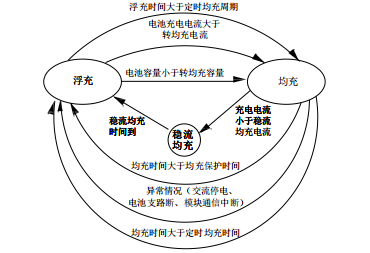

均浮充轉換關系示意圖見圖 10。
圖10 均浮充轉換關系示意圖
M500D監控模塊設置電池測試參數
1．在電池參數設置屏中按上下鍵選取“電池測試”選項，按確認鍵后顯示電池測試參數屏，設置屏分 7 屏顯示，如下圖所示。

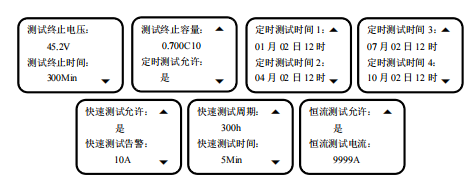

圖11 電池參數設置屏
2．按上下鍵選取其中一屏或者需要設置的參數項，按左右鍵選取參數的值，按確認鍵確認并保存。
監控模塊提供電池測試功能，并可記錄 10 組電池測試數據，測試數據只能通過后臺維護軟件查閱。啟動電池測試后，首先整流模塊輸出電壓調節到“測試終止電壓”的設定值，蓄電池開始放電。當電池電壓達到“測試終止電壓”的設定值或放電時間達到“測試終止時間”參數或電池容量達到“測試終止容量”設定值，監控模塊終止電池測試，整流模塊輸出電壓恢復到正常浮充電壓，電源系統對蓄電池進行充電，系統轉入電池自動管理。
測試起始時間、電壓，終止時間、電壓以及電池剩余容量值將記錄到電池測試記錄中，可通過后臺維護軟件從監控模塊中獲得。在電池測試過程中，如果系統發生異常，監控模塊將自動終止電池測試。電池測試參數設置范圍、出廠值以及設置說明見表 6。
表6 電池測試參數設置范圍、出廠值以及設置說明
測試功能工作原理見下圖。
圖12 測試功能工作原理圖
設置溫補系數
1．在電池參數設置屏中按上下鍵選取“溫補系數”選項，按確認鍵后顯示溫補系數設置屏，設置屏分 3 屏顯示，如下圖所示。
圖13 溫補系數設置屏
2．按上下鍵選取需要設置的參數，按左右鍵選取參數值，按確認鍵確認。溫補系數設置范圍、出廠值以及設置說明見表 10。

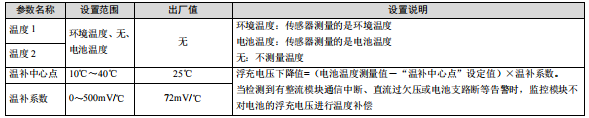

表7 溫補系數設置范圍、出廠值以及設置說明
三、 設置交流參數
在參數設置屏中按上下鍵選取“交流參數”選項，按確認鍵后進入交流參數設置屏，如下圖所示。
圖14 交流參數設置屏
按上下鍵選取需要設置的參數項，按左右鍵選取參數值，按確認鍵確認。交流參數的設置說明表如下。

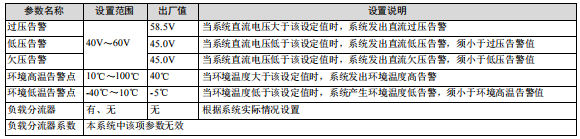

表8 交流參數設置說明
