M500D 艾默生監控模塊主要顯示屏介紹
索引：直流屏監控,M500D,直流監控,艾默生監控 發布日期：2023-06-07
直流直流屏監控模塊M500D的操作面板

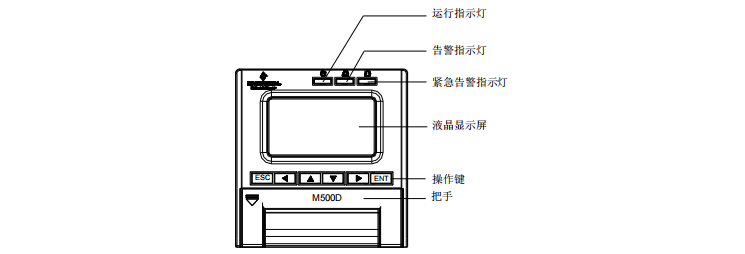

M500D 直流屏監控模塊前面板如圖 1 所示：
圖1 直流屏監控模塊的前面板
M500D 直流屏監控模塊面板上的指示燈說明見表 1。
表1 直流屏監控模塊指示燈說明表
M500D 直流屏監控模塊采用 128×64 液晶顯示單元，有 6 個功能操作鍵，界面有中/英文選擇（能顯示 8×4 個漢字）。

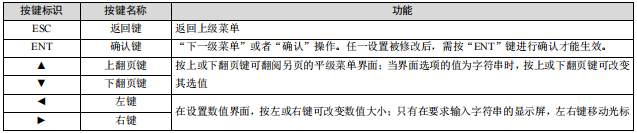

表2 直流屏監控模塊操作按鍵說明表
下面分別介紹M500D 直流屏監控模塊顯示內容以及進入途徑。
一、 直流屏監控模塊系統信息屏
監控模塊上電后，會出現語言選擇界面，默認的語言為中文，用戶可以不作任何操作。如果直流屏監控模塊檢測到新軟件，將出現軟件版本更新提示界面，如下圖所示，按確認鍵更新軟件。如果不進行任何操作，直流屏監控模塊將一直停留在此屏。
圖2 軟件版本更新提示界面
接著模塊內部進行初始化。初始化完成后，顯示系統信息屏首屏。
系統信息屏顯示系統主要信息，共分 5 屏顯示，按上下鍵可以在不同屏間切換。在此屏中，可以按左右鍵調節液晶顯示的對比度（有 7 個等級）。系統信息屏首屏如圖 3所示。實際顯示值可能會有差異。當“節能允許”參數設置為“是”（參見4.7.6 設置系統參數中設置高級參數部分）時，系統信息屏首屏如圖 3的左圖所示。當“節能允許”參數設置
為“否”時，系統信息屏首屏如圖 3的右圖所示。
圖3 系統信息屏首屏
1．直流屏監控模塊M500D上電初始化完成后即顯示系統信息屏首屏。
2．在主菜單顯示屏下，按返回鍵可到系統信息屏首屏。
3．當直流屏監控模塊無按鍵操作 8 分鐘后，顯示屏將自動返回到系統信息屏首屏，其內部記錄返回時間，可通過后臺工具查詢。
4．在系統信息屏任一屏中按返回鍵將顯示直流屏監控模塊序列號和軟件版本。
5．在系統信息屏中，同時按下返回鍵和確認鍵幾秒鐘后，監控復位，重新啟動。
二、 密碼確認屏
在操作過程中，某些地方M500D 直流屏監控模塊會自動顯示密碼確認屏。只有輸入正確的密碼后才能進行相應操作。密碼確認屏如下圖所示。
圖4 密碼確認屏
輸入密碼時，按上下鍵更改數字，按左右鍵將光標移位。如果密碼不足 6 位，以＃號結束。輸入完成后按確認鍵確認。
如果密碼正確則進入下一屏，如果密碼錯誤，顯示屏提示“輸入密碼錯誤”。輸入過程中按返回鍵，將返回到主菜單屏。
直流屏監控模塊有三級密碼：用戶級密碼（默認值：1）、工程師級密碼（默認值：2）、管理員密碼（默認值：640275）。
用戶使用正確密碼進入設置界面后，在連續操作按鍵期間無需再次輸入密碼。但是，如果相鄰兩次操作的時間間隔大于4 分鐘，則需要重新輸入密碼。因此，如果該用戶想進入到高級別的設置中，需要等待 4 分鐘，在這 4 分鐘內用戶不能進行任何按鍵操作，4 分鐘后即可輸入更高級別的密碼進入更高級別的設置屏中。如果高級別的密碼和低級別密碼相同，輸入該密碼后，直流屏監控模塊顯示高級別設置菜單。
三、 主菜單屏
主菜單是M500D直流屏監控模塊的最高級菜單，系統所有設置、控制、整流模塊信息和告警信息查詢都是通過主菜單下的各子菜單完成。主菜單如下圖所示。
圖5 主菜單屏
1．在艾默生系統信息屏的任一屏中按確認鍵，即可進入主菜單屏。
2．在主菜單的任一子菜單屏下按返回鍵，可以逐級返回到主菜單屏。
四、 運行信息屏
運行信息屏為主菜單下的一級子菜單屏，其下面又包括多個子菜單屏。主要顯示整流模塊信息、系統當前告警和歷史告警信息。運行信息屏如下圖所示。
圖6 運行信息屏
1．在主菜單屏中按上下鍵選取“運行信息”子菜單，按確認鍵確認，即進入運行信息屏。
2．在運行信息菜單的任一子菜單屏下按返回鍵，可以逐級返回到運行信息屏。
五、 控制輸出屏
控制輸出屏為主菜單下的一級子菜單屏，共分兩屏顯示。主要用于操作者對系統進行實時控制。控制輸出屏有密碼保護，只有輸入了正確的密碼后才能進入。在控制輸出屏中用戶級密碼（默認值：1）、工程師級密碼（默認值：2）、管理員密碼（默認值：640275）這三種密碼的控制操作權限完全一樣。控制輸出屏如下圖所示。
圖7 控制輸出屏
1．在主菜單屏中按上下鍵選取“控制輸出”子菜單，按確認鍵確認，如果此時“電池管理”已經設為“手動”（設置方法見4.7.2 設置電池參數），則顯示密碼確認屏。
2．在密碼確認屏中輸入正確的密碼，按確認鍵后即可進入控制輸出屏。按上下鍵可使兩屏輪流顯示。
六、 參數設置屏
參數設置屏為主菜單下的一級子菜單屏，共分兩屏顯示，其下面又包括多個子菜單屏，用于設置直流電源系統所有參數。參數設置屏有密碼保護，只有輸入了正確的密碼后才能進入。參數設置屏如下圖所示。
圖8 參數設置屏
1．在主菜單屏中按上下鍵選取“參數設置”子菜單，按確認鍵確認后，顯示密碼確認屏。
2．在密碼確認屏中輸入正確的密碼，按確認鍵后即可進入參數設置屏。按上下鍵可使兩屏輪流顯示。
在參數設置屏中，每一級密碼有不同的權限，其默認值以及操作權限見下表。
表3 密碼操作權限
用戶使用正確密碼進入設置界面后，在連續操作按鍵期間無需再次輸入密碼。但是，如果相鄰兩次操作的時間間隔大于4 分鐘，則需要重新輸入密碼。因此，如果該用戶想進入到高級別的設置中，需要等待 4 分鐘，在這 4 分鐘內用戶不能進行任何按鍵操作，4 分鐘后即可輸入更高級別的密碼進入更高級別的設置屏中。如果高級別的密碼和低級別密碼相同，輸入該密碼后，艾默生直流屏監控模塊顯示高級別設置菜單。
