維諦PS48120/1800型直流電源系統技術簡介
索引：維諦ups電源,PS48120/1800型電源,直流電源系統 發布日期：2023-05-15

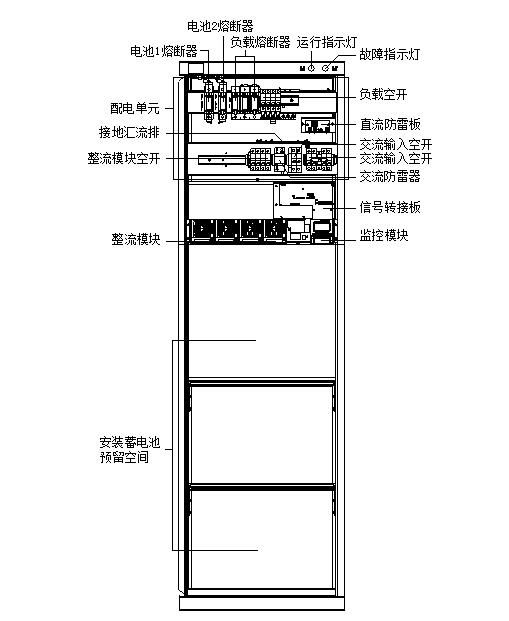

一、PS48120/1800系統構成及外形圖
PS48120/1800型智能直流電源系統由交流配電單元、直流配電單元、整流模塊(R48-1800A：48V/30A)、監控模塊（M500D）、機柜等構成的一種柜高2.0m電源系統。適用于基站、小容量交換局、衛星通信、數據通信等電網波動范圍很寬的場合。
PS48120/1800型智能高頻開關電源系統
二、維諦直流電源系統特點
? 直流屏整流模塊采用有源功率因數補償技術，功率因數值達0.99。
? 交流輸入電壓正常工作范圍寬至85V～300V。
? 整流模塊采用全面軟開關技術，額定效率高達91％以上。
? 整流模塊超低輻射。采用先進的電磁兼容設計，整流模塊能夠滿足CE、NEBS、YD/T983等國內外標準要求。整流模塊的傳導和輻射均能達到Class B的要求。
? 整流模塊安規設計符合UL，CE，NEBS標準。
? 整流模塊采用無損傷熱插拔技術，即插即用，更換時間小于1min。
? 整流模塊有輸出過壓硬件保護和輸出過壓軟件保護。軟件過壓保護方式有兩種選擇：一次過壓鎖死模式、二次過壓鎖死模式。
? 完善的電池管理。有電池低電壓保護功能和負載下電功能，能實現溫度補償、自動調壓、無級限流、電池容量計算、在線電池測試等功能。
? 可記錄200條歷史告警記錄；可記錄10組電池測試數據。
? 網絡化設計，提供一路RS232接口、Modem、干接點等多種通信接口，組網靈活，可實現遠程監控，無人值守。
? 完善的交、直流側防雷設計。
? 完備的故障保護、故障告警功能。
三、PS48120/1800型直流電源系統電源系統技術參數

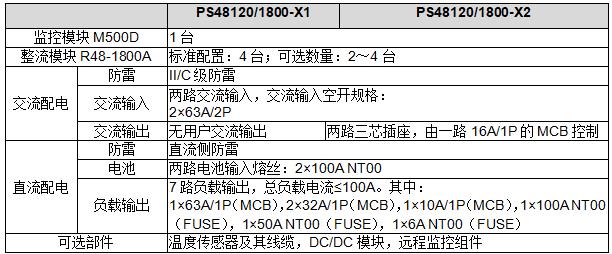

PS48120/1800直流電源系統有以下2種配置方式：
（1）．PS48120/1800-X1：雙路交流手動輸入、無用戶交流輸出，直流輸出7路；
（2）．PS48120/1800-X2：兩路交流自動輸入、有用戶交流輸出，直流輸出7路。

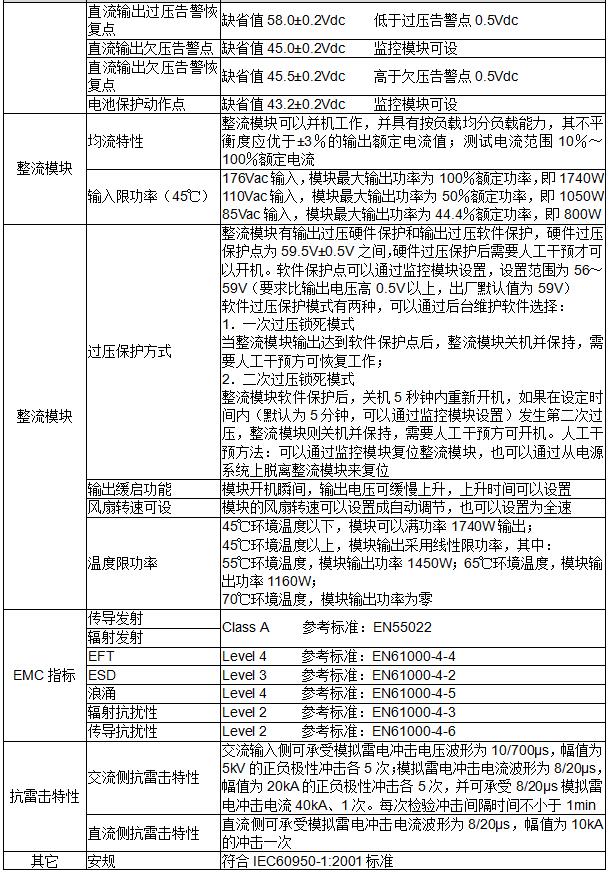

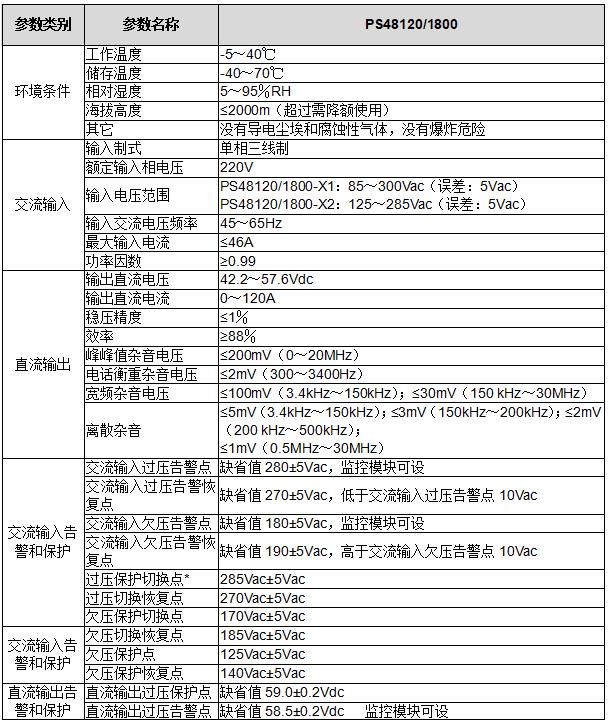

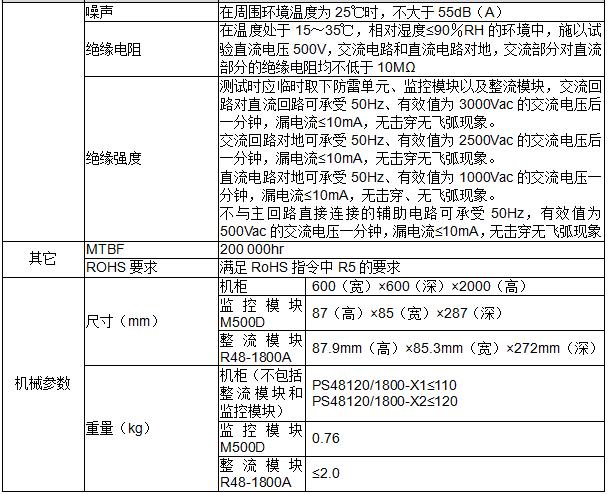

四、PS48120/1800型直流電源系統詳細技術指標
五、直流電源系統三遙功能
在RS232和MODEM通信方式中，后臺主機可通過監控模塊對電源系統實現三遙功能。
遙測功能：后臺主機可通過監控模塊獲取系統的實時模擬量；
遙信功能：后臺主機可通過監控模塊獲取系統的實時開關量；
遙控功能：后臺主機可實現模塊開關機/復位/調壓、系統均充/浮充/測試轉換、系統控制方式切換、告警消音等功能。
六、多種方式與后臺進行通信
監控模塊通過電源系統的信號轉接板提供RS232/MODEM通信接口和8組告警干接點輸出，用于與后臺監控進行通信。
干接點輸出方式：
監控模塊通過信號轉接板提供8組告警干接點輸出，每組分為常開/常閉觸點。在告警事件發生前，事先對每個干接點進行配置，將不同的干接點分別對應為某個告警類型或某組按邏輯關系構成的告警類型組。
如果用戶有其它智能監控，可以將告警干接點接入其智能監控設備的接口上，方便地進行干接點組網，完成故障信號的電平隔離傳送。
干結點容量：2A@30Vdc；0.5A@125Vac。最大功耗：60W。

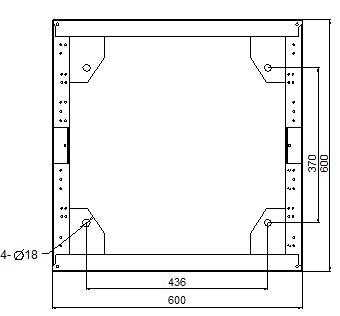

七、機柜底座安裝尺寸
機柜底座的安裝尺寸
