Liebert?GXE2 6kVA～20kVA UPS連接功率電纜介紹
索引：維諦ups電源,GXE2維諦,UPS電源 發布日期：2023-05-10
連接功率電纜
需連接的電纜包括輸入輸出電纜和電池電纜。設計電纜時，應遵照當地接線規定，考慮環境條件。
表 1 為 UPS 各種工作方式下最大電流，表 2 為推薦用戶選用的電纜最小截面積。根據表 1 和表 2 選擇合適電纜。

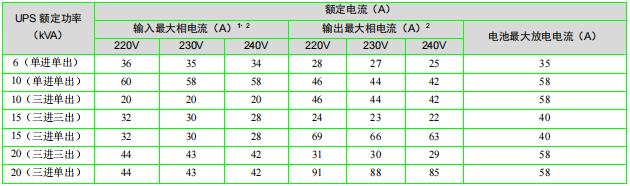

表1 最大穩態交流和直流電流
選取電池電纜時，按此表中的電流值，最大允許有 4Vdc 的壓降。為避免增加電磁干擾的形成，勿將電纜繞圈。
1．整流和旁路的輸入市電電流。
2．非線性負載（如開關電源）對輸出和旁路中線電纜的設計有影響。中線電纜電流可能超過額定相電流，最大可為額定相電流的 1.732 倍。

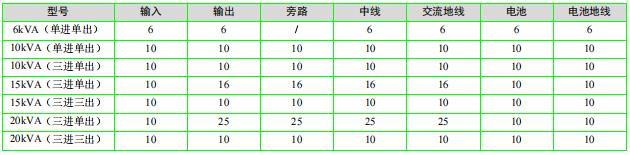

表2 單機電纜推薦截面積（單位：mm2，環境溫度：25℃）
表 3 為推薦 UPS 輸入輸出空開的容量，請根據需要自行選擇。

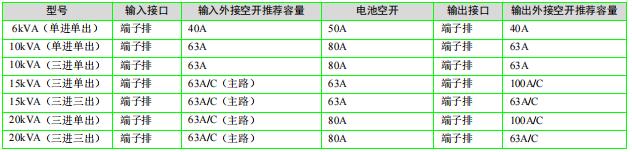

表3 UPS 輸入輸出空開選擇
說明
1．電池空開應選用直流 250V 及以上。
一、 輸入輸出電纜連接

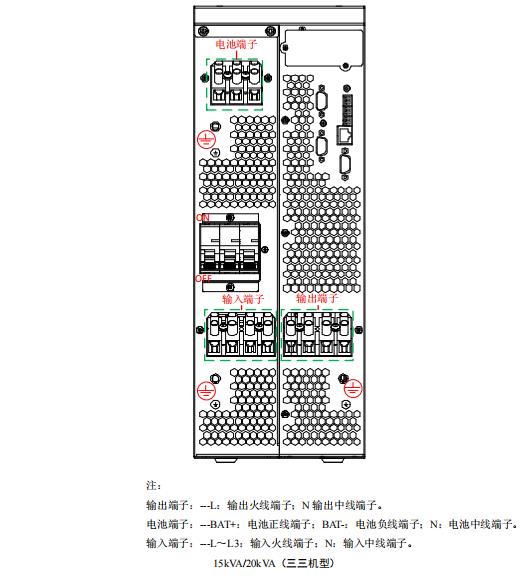

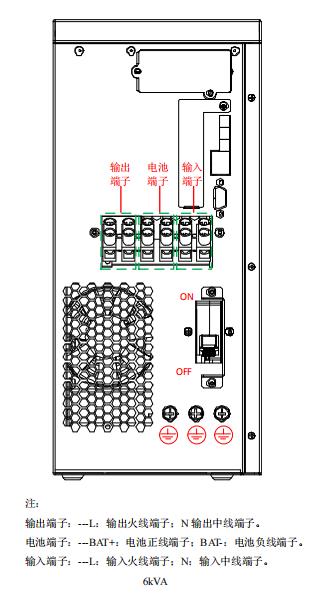

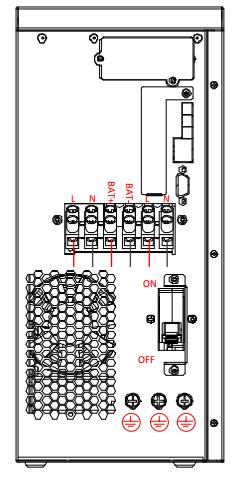

UPS 的功率電纜連接需要通過 UPS 后面板的輸入輸出端子排連接。輸入輸出端子排端子分布，如圖 1所示。

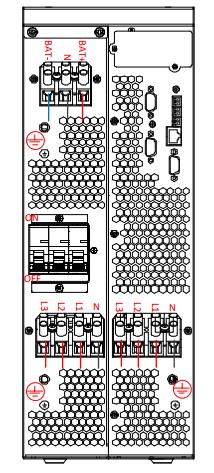

圖2-4 輸入輸出端子排端子分布
配電方式
6kVA UPS
1．確認 UPS 外部的所有輸入輸出空開均處于斷開狀態。
2．拆下接線端子排上蓋，無需拆下端子排接線盒。
3．將輸入火線、輸入中線和輸入地線穿過接線盒上蓋的過線孔，然后分別連接到 UPS 輸入輸出端子排上的輸入火線端子（L）、輸入中線端子（N）和輸入地線端子（PE）上，并擰緊固定螺釘。如圖 1 所示。
圖1 接線示意圖
4．如圖 1 所示，將輸出火線、輸出中線和輸出地線穿過接線盒上蓋的過線孔，然后分別連接到 UPS 輸入輸出端子排上的輸出火線端子（L）、輸出中線端子（N）和輸出地線端子（PE）上，并擰緊固定螺釘。
5．如圖 1 所示，將電池正線、電池負線和地線穿過接線盒上蓋的過線孔，然后分別連接到 UPS 輸入輸出端子排上的電池正（BAT+）、電池負（BAT-）和電池地線端子（PE）上，并擰緊固定螺釘。
10kVA UPS
根據用戶需要，輸入輸出電纜的連接分以下兩種情況：單進單出（出廠默認），三進單出。
本節按照用戶自行配電方式的兩種情況分別介紹輸入輸出電纜連接步驟。
單進單出（出廠默認）
1．確認 UPS 外部的所有輸入輸出空開均處于斷開狀態。
2．拆下接線端子排蓋板。
3．將主路輸入 N 線、L 線和 PE 線分別連接到 UPS 輸入端子排上的輸入零線端子（N）、輸入火線端子（L）和輸入地線端子（PE）上，并擰緊固定螺釘。如圖 2 所示。

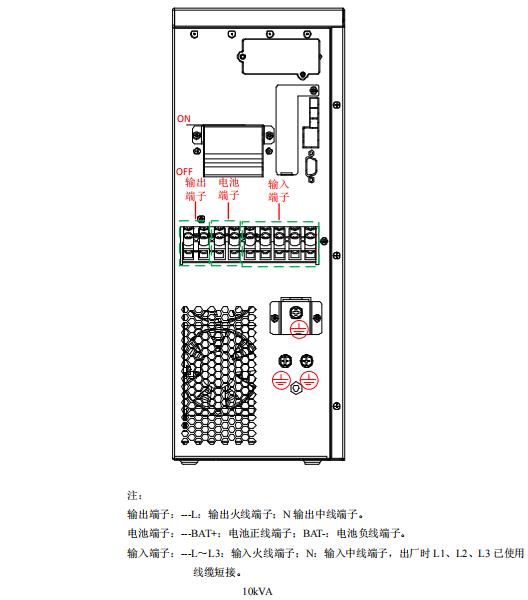

圖 2 接線示意圖
4．將輸出 L 線、N 線和 PE 線分別連接到 UPS 輸入輸出端子排上的輸出火線端子（L）、輸出零線端子（N）和輸出地線端子（PE）上，并擰緊固定螺釘。
三進單出
1．確認 UPS 外部的所有輸入輸出空開均處于斷開位置。
2．拆下接線端子排上蓋，不用拆下端子排接線盒。
3．拆下出廠默認安裝好的短接線纜。
4．將主路輸入 A、B、C 相火線、N 線和 PE 線分別接到 UPS 輸入端子排的輸入火線端子（L1）、輸入火線端子（L2）、輸入火線端子（L3）、輸入零線端子（N）和輸入地線端子（PE）上，并擰緊固定螺釘；輸入火線端子（L）上不接線。如圖 3 所示。
圖 3 接線示意圖
5．將輸出 L 線、N 線和 PE 線分別接到 UPS 輸入輸出端子排的輸出火線端子（L）、輸出零線端子（N）和輸出地線端子（PE）上，并擰緊固定螺釘。
15kVA/20kVA UPS
15kVA/20kVA 可分為三三和三單兩種機型，用戶可根據需要選擇不同的機型。
本節按照用戶自行配電方式的兩種情況分別介紹輸入輸出電纜連接步驟。
三進三出機型
1．將主路輸入 A、B、C 相火線、N 線和 PE 線分別接到 UPS 輸入端子排的輸入火線端子（L1）、輸入火線端子（L2）、輸入火線端子（L3）、輸入零線端子（N）和輸入地線端子（PE）上，并擰緊固定螺釘。
2．將輸出 A、B、C 相火線、N 線和 PE 線分別接到 UPS 輸出端子排的輸入火線端子（L1）、輸入火線端子（L2）、輸入火線端子（L3）、輸入零線端子（N）和輸入地線端子（PE）上，并擰緊固定螺釘。
3．將電池正線、電池 N 線、電池負線和地線，然后分別連接到 UPS 的電池端子排上的電池正（BAT+）、電池 N（BAT N）、電池負（BAT-）和電池地線端子（PE）上，并擰緊固定螺釘。

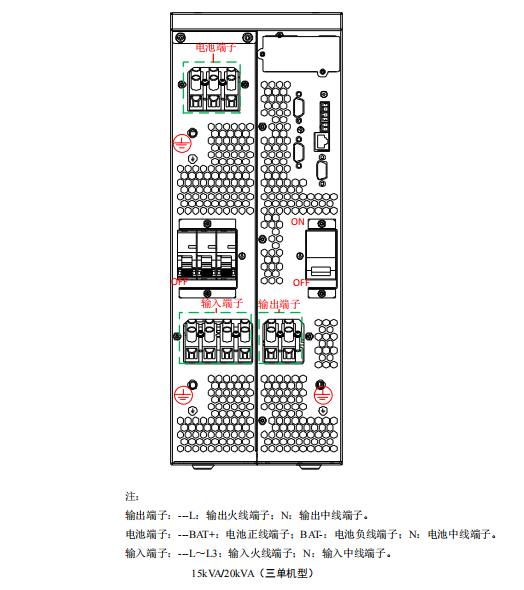

圖 4 接線示意圖
三進單出機型
1．將主路輸入 A、B、C 相火線、N 線和 PE 線分別接到 UPS 輸入端子排的輸入火線端子（L1）、輸入火線端子（L2）、輸入火線端子（L3）、輸入零線端子（N）和輸入地線端子（PE）上，并擰緊固定螺釘。
2．將輸出火線、中線和 PE 線分別接到 UPS 輸出端子排的輸出火線端子（L）、輸入零線端子（N）和輸出地線端子（PE）上，并擰緊固定螺釘。
3．將電池正線、電池 N 線、電池負線和地線，然后分別連接到 UPS 的電池端子排上的電池正（BAT+）、電池 N（BAT N）、電池負（BAT-）和電池地線端子（PE）上，并擰緊固定螺釘。

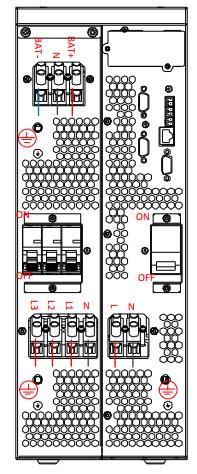

圖 5 三進單出接線示意圖
二、 連接電池電纜
電池安裝
1．安裝前必須先檢查蓄電池確保外觀無損傷、配件齊全，并詳細閱讀本手冊和電池廠家提供的用戶手冊或安裝說明。
2．電池的前、后、側面板應與墻壁或相鄰設備間保持至少 10mm 的空間，使電池周圍空氣自由流通。
3．電池頂部與其上面的隔板之間須保持一定空間，以便對電池進行監測和維護。
4．從底層開始逐層往上安裝電池，以防重心過高。將電池放好，避免受震動和沖擊。
連接外接電池組
1．6kVA/10kVA：UPS 出廠默認電池節數 16 節，用戶自行配電的外接電池組接線原理圖如圖 6 所示。
2．15kVA/20kVA：UPS 出廠默認電池節數 32 節，正負電池組各 16 節，用戶自行配電的外接電池組接線原理圖如圖 7 所示。

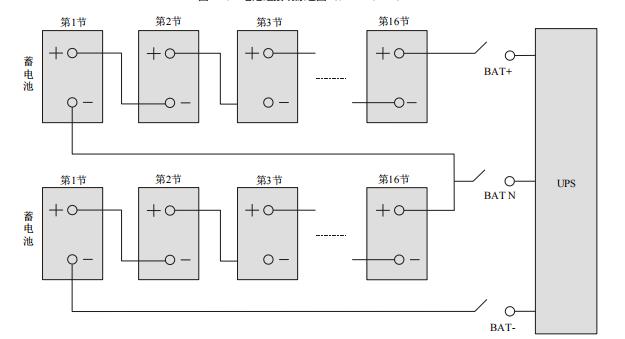

圖 6 電池組接線原理圖（6kVA/10kVA）
圖 7 電池組接線原理圖（15kVA/20kVA）
