Liebert?GXE2 6kVA～20kVA UPS 外部保護器件介紹
索引：維諦ups電源,UPS電源,GXE2維諦 發布日期：2023-05-08
必須在 Liebert® GXE2 6kVA～20kVA UPS 外部交流電源輸入處安裝斷路器或其它保護器件。本節為合格的安裝工程師提供一般性指導。合格的安裝工程師應了解有關當地接線規定及其他相關知識。
一、整流和旁路輸入
過流
在市電輸入配電上加裝合適的過流保護裝置，安裝時應考慮功率電纜電流容量和系統的過載能力要求（參見表 1）。

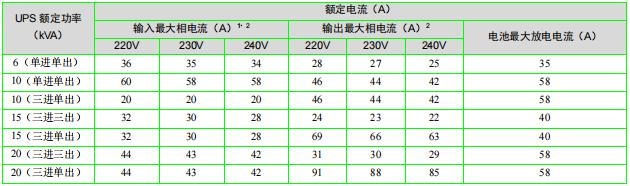

表1 最大穩態交流和直流電流
熱磁斷路器的選擇，請參考表 2。

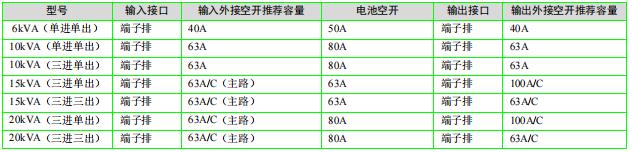

表2 UPS 輸入輸出空開選擇
主旁路反灌保護
該設備內置主旁路反灌保護功能。
對地漏電流
UPS 上級輸入配電采用的漏電流檢測裝置（RCD）必須：
? 對配電網絡中的直流單向脈沖（A 級）敏感
? 對瞬態電流脈沖不敏感
? 是普通敏感度型，在 0.3A～1A 間可調
漏電流動作斷路器（RCCB）必須對配電網絡的直流單向脈沖（A 級）敏感，對瞬態電流脈沖不敏感，分別如圖 1 所示。
圖1 RCCB 符號
在分離旁路系統或并機系統中使用對地漏電流測試儀時，為防止誤告警，漏電流測試儀應該位于上級輸入配電端。
UPS 內的 RFI 濾波器引入的對地漏電流在 3.5mA～100mA 之間。建議確認上級輸入配電及下級配電（到負載）的每個差動器件的敏感度。
二、 電池輸入
如采用維諦技術的電池模塊選件，電池模塊內置了過流保護裝置。否則，外部電池柜應提供直流兼容斷路器，為 UPS 及其電池提供過流保護。
三、 UPS 輸出
UPS 的輸出配電必須安裝保護器件，保護器件的規格請參見表 2。
