Liebert?GXE2 6kVA～20kVA UPS 用戶手冊（三）
索引：維諦ups電源,塔式UPS,UPS電源 發布日期：2023-04-17
Liebert®GXE2 6kVA～20kVA UPS 單機安裝和調試
本文介紹單機 UPS 的安裝、電纜連接和調試。
由于每個場地都有其特殊性，本章為安裝人員提供一般的指導性的安裝步驟和方法，由安裝人員根據場地具體情況處理。
警告：要求專業安裝
1．UPS 的安裝應根據本章說明由維諦技術授權工程師進行。若有任何問題，請立即與維諦技術當?shù)赜梅行穆?lián)系。
2．經調試工程師同意后，才可給 UPS 上電。
3．對于本手冊未涉及的其它設備，發貨時附有其詳細的機械安裝及電氣安裝資料。
注意：要求三相五線制輸入電源
UPS 可與三相五線制 TN、TT 和 IT 交流電源配電系統（IEC60364-3）連接。
一、開箱驗貨
GXE2 6kVA～20kVA UPS 系列機型采用紙箱包裝。開箱時先將紙箱豎直放置，然后打開紙箱取出機器即可。見圖 1 所示。

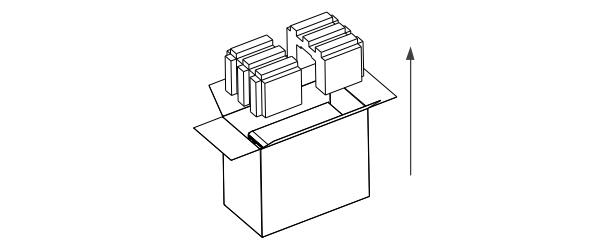

圖1 開箱示意圖
開箱后，請參考以下項目進行設備檢查：
1．目測 UPS 外觀，檢查 UPS 是否在運輸中有碰撞損壞。如發現運輸損壞現象，請立即通知承運商。
2．對照發貨附件清單，檢查隨機附件型號是否齊全、正確。如發現附件缺少或型號不符，請立即通知經銷商。
二、設備搬運
機箱上部設計有扣手，可使用人力搬運 UPS，也可使用叉車或其它類似的起重設備搬運 UPS。
三、安裝準備
1、選位
為延長使用壽命，UPS 位置的選擇應保證：
? 接線方便
? 有足夠的操作空間
? 通風良好，以滿足散熱要求
? 周圍無腐蝕性氣體，如二氧化硫等
? 無過濕和高溫源
? 非多塵環境
? 符合消防要求
? 工作環境溫度符合產品規格要求
2、環境要求
? UPS 室
UPS 需要在室內安裝，應安裝在清潔的環境中，并且通風良好，以保證環境溫度滿足產品規格要求。
UPS 由內部風扇提供強制風冷，冷風通過 UPS 前面板的通風孔進入 UP S 內部，并通過 UPS 后部的通風孔排出熱風，請勿阻塞通風孔。UPS 的前、后面板應與墻壁或相鄰設備間保持至少 200mm 的空間（見圖 2），以免阻礙 UPS 的通風散熱造成 UPS 內部溫度升高進而影響 UPS 的使用壽命。
如有必要，應安裝室內排氣扇，以避免室溫增高。在塵埃較多的環境中，應加裝空氣過濾網。
? 空間預留

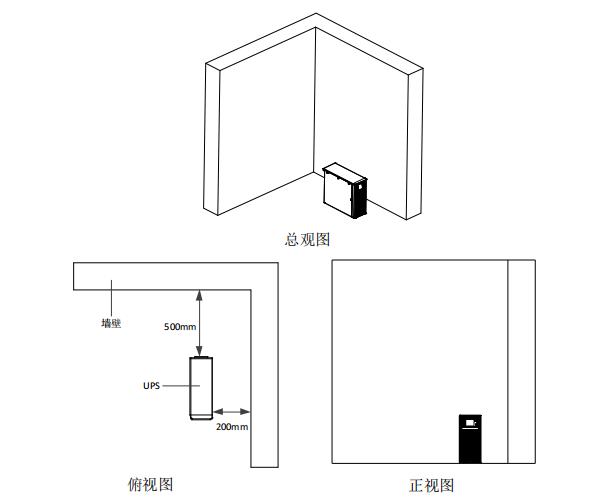

圖2 操作空間示意圖
GXE2 系列 UPS 推薦采用落地式安裝方式。
注意
1．UPS 僅適用于安裝在混凝土或其它非易燃的安裝表面。
2．圖 5 中，機柜后面板到墻壁的距離需考慮維護操作便利，圖中示例為 500mm，安裝過程可根據實際情況調整，但不得少于 200mm。
? 電池室
蓄電池在充電末期會有少量氫氣和氧氣產生，因此必須保證蓄電池安裝環境的新風通風量滿足 EN50272001 的要求。
電池所在的環境溫度應保持恒定，環境溫度是影響電池容量及壽命的主要因素。電池的標準工作溫度為 20℃，在高于此環境溫度中運行將縮短電池的壽命，在低于此環境溫度中運行將降低電池的容量。如果蓄電池運行的平均溫度從 20℃升高到 30℃，那么蓄電池的使用壽命將減少 50％；如果蓄電池的運行溫度在 40℃以上，那么蓄電池的使用壽命會以指數倍下降。通常情況下，電池允許的環境溫度在 15℃～25℃之間。電池應遠離熱源及通風口。
UPS 使用外置電池，必須安裝一個電池保護器件（如熔斷器或斷路器），且電池保護器件應盡量安裝在靠近電池的地方，與電池之間的連接應采用最短走線距離。
? 存儲環境
如無需馬上安裝 UPS，必須將 UPS 存儲于室內，以避免過濕或溫度過高的環境。蓄電池需要在干燥低溫、通風良好的地
方儲存，最適宜的儲存溫度是 20℃～25℃。
警告：電池危險
電池存儲期間，必須按電池說明書對電池進行定期充電。充電時可將 UPS 暫時接入市電，對電池充電來激活電池。
3、安裝工具
警告
1 為保證人身安全，帶電操作的安裝工具必須使用絕緣手套 進行絕緣處理。
2 表 1 所列工具僅供參考，具體以安裝現場需求為準。

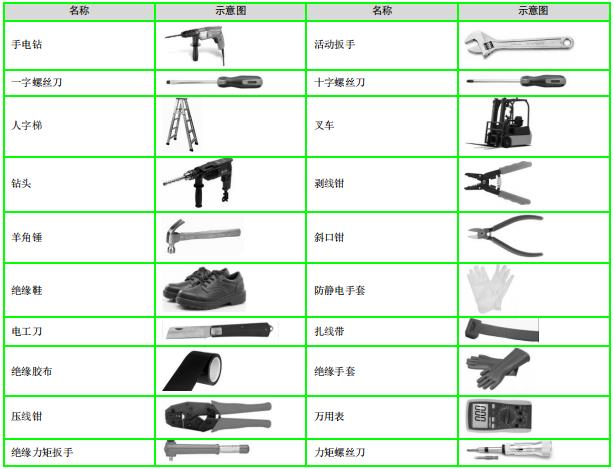

表1 工具列表
