Liebert?GXE2 6kVA～20kVA UPS 用戶手冊（二）
索引：維諦GXE2系列電源,維諦GXE2 UPS電源,艾默生ups電源 發布日期：2023-04-12
一、維諦GXE2 6kVA～20kVA UPS 狀態及運行模式
注：本文所涉及的 LED 指示燈的詳細介紹，請參見 LED 指示燈。
UPS 狀態及運行模式可分為正常模式、旁路模式、電池模式、ECO 模式、故障狀態和維修旁路模式。其中正常模式、旁路模式、電池模式和維修旁路模式工作示意圖。如圖 1～圖 4 所示。
注意
用戶需要自行配電才能使用維修旁路模式
1 正常模式

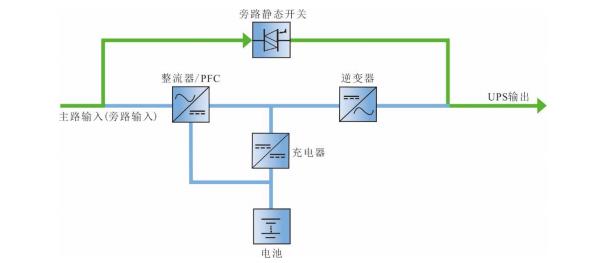

市電輸入正常時，市電經過整流和逆變轉換后給負載提供穩壓穩頻電源，同時充電器對電池進行充電的工作模式就是正常模式。
正常模式下，運行指示燈（綠色）常亮，告警指示燈滅，蜂鳴器不鳴叫。

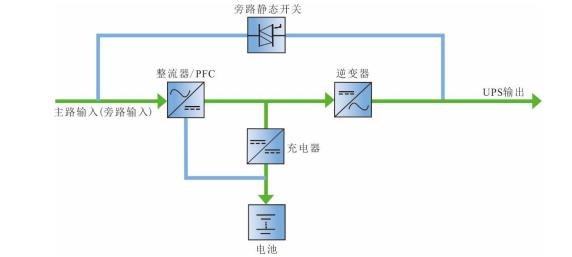

圖1 正常模式示意圖
2 旁路模式
當 UPS 工作于正常模式時，如出現過載超時、逆變器或整流器等故障，UPS 將切換至旁路模式，即負載所需電源由市電輸入直接經旁路提供。若整流器正常，內置充電器對電池充電。
旁路模式下，運行指示燈（綠色）亮，告警指示燈（黃色）亮，蜂鳴器間斷鳴叫。LCD 面板的“當前告警”頁面里顯示“旁路供電”。
圖2 旁路模式示意圖
注意
在旁路模式下，若出現市電斷電或市電電壓超出范圍，則 UPS 關機，輸出中斷。
3 電池模式
市電掉電或電壓超出范圍時，整流器和內置充電器停止運行，電池通過逆變器向負載提供電源。
電池模式下，運行指示燈（綠色）亮，告警指示燈（黃色）亮，蜂鳴器間斷鳴叫。LCD 面板的“當前告警”頁面里顯示“電池逆變供電”。

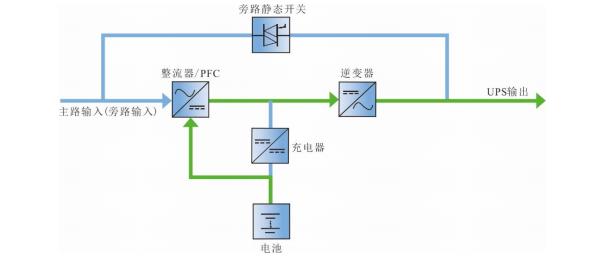

圖3 電池模式示意圖
注意
1．電池出廠時已滿充，但經過運輸和存儲，電量會有所損失。因此在第一次使用 UPS 時應充電 8 小時，以保證有足夠的備用時間。
2．電池冷啟動可在市電停電時直接從電池（已充電）模式啟動 UPS。因而可獨立使用電池電源，在某些情況下提高了系統的使用率。
4 ECO 模式（僅適用于單機系統且有外接電池）
在 ECO 模式下，當旁路電壓正常時，負載由旁路供電。旁路電壓異常時，負載由逆變器供電。ECO 模式是一種經濟運行模式，對于對電網質量要求不高的用電設備，用戶可選擇 ECO 模式通過旁路供電，減少電能損耗。
注意
1．ECO 模式下，當輸出不過載卻出現旁路斷電或旁路電壓異常時，UPS 將切換到正常模式；如果輸出過載時出現旁路斷電或旁路電壓異常，UPS 將不會切換到正常模式，同時會關閉旁路。
2．ECO 模式下，UPS 效率可達 99％。
5 故障狀態
在正常模式下，若出現逆變器故障、機內溫度過高等情況，UPS 將轉為旁路模式；在電池模式（無旁路市電）下，若出現逆變器故障、機內溫度過高等情況，UPS 將關機，輸出中斷。當 UPS 發生故障時，告警指示燈（紅色）常亮，蜂鳴器長鳴，相應的故障信息在 LCD 面板上顯示。
6 維修旁路模式
如需對 UPS 進行維護和維修，可通過維修旁路空開將負載切換到維修旁路，負載電源不中斷。

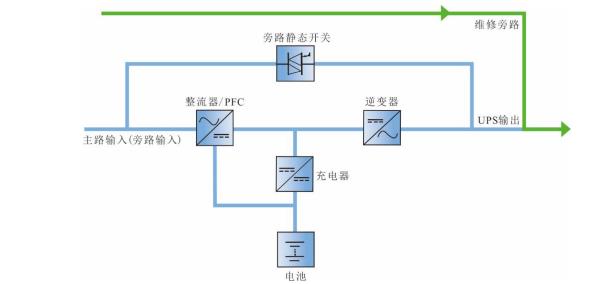

圖4 維修旁路模式
注意
UPS 故障無法正常工作時，請聯系就近的維諦技術辦事處或客戶服務中心。嚴禁自行維修，否則可能危及人身安全和導致設備故障。
二、維諦GXE2 6kVA～20kVA UPS產品規格介紹

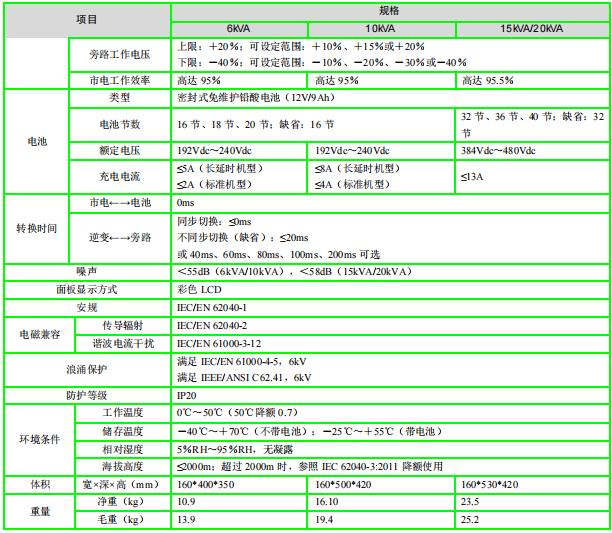

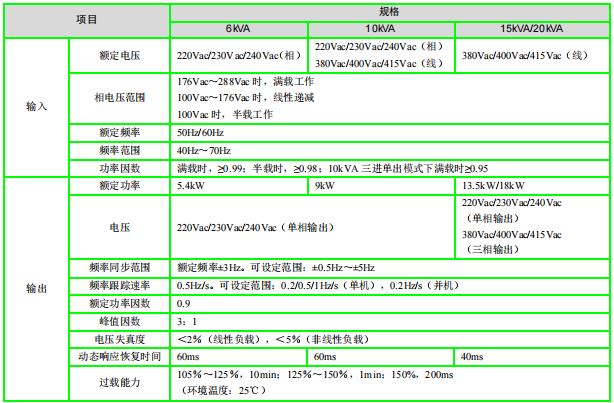

表1 產品規格
