Liebert?GXE2 6kVA～20kVA UPS 用戶手冊（一）
索引：維諦GXE2電源,維諦UPS電源,維諦電源 發布日期：2023-04-10
Liebert® GXE2 6kVA~20kVA UPS（以下簡稱 UPS）是維諦技術有限公司開發的智能化、在線式、正弦波塔式不間斷電源系統，可為精密儀器設備提供可靠?jī)?yōu)質的交流電源。該設備適用于小型計算機中心、網絡、通信系統、自動控制系統和精密儀器設備的交流供電。
本文介紹 UPS 的特點、機型配置、外觀和部件、工作原理等。
一、 特點
★ 體積小，方便安裝
★ 采用高頻鏈雙變換拓?fù)浣Y(jié)構，輸入功率因數高，輸入電壓范圍寬，輸出不受電網干擾，適應比較惡劣的電網使用環境
★ 全新的數字化控制平臺和硬件設計平臺，能夠適應更為惡劣的電網和負載沖擊
★ 合理的結構布局和整機工藝，產品的可靠性較上代產品有極大提升
★ 6/10kVA 產品支持 16、18、20 節電池，15/20kVA 產品支持 32，36，40 節電池。15kVA/20kVA 長機內置可達 13A充電能力的大功率充電器，為客戶提供快速充電保障
★ 符合人體工學設計的 LCD 結構方案，使用戶更直觀地了解 UPS 工作狀態和運行參數
★ 15/20kVA 機型具有并機功能，最多可實現 2＋1 并機冗余供電
★ UPS 具有 ECO 供電模式以及智能休眠模式，可盡可能的節省能源
二、 機型配置
UPS 的產品型號及機型配置說明見表 1。
表1 機型配置
三、外觀和部件
1 外觀

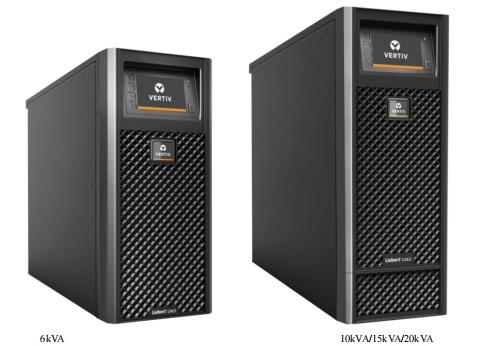

UPS 的外觀如圖 1 所示。
圖1 UPS 外觀圖
1.3.2 部件
前面板

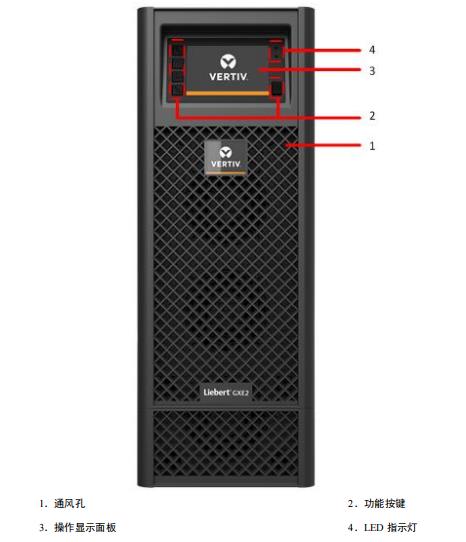

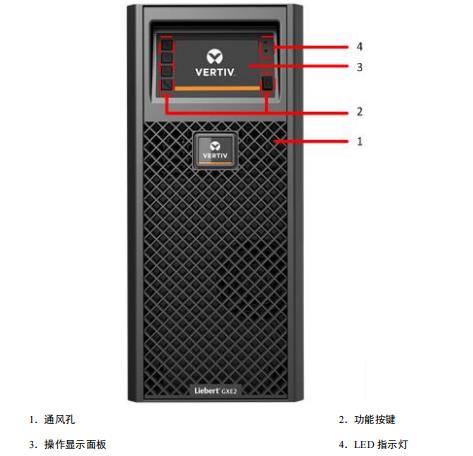

如圖 2 所示，UPS 前面板提供通風孔、操作顯示面板、LED 指示燈及功能按鍵。
6kVA
10kVA/15kVA/20kVA
圖2 UPS 前面板
后面板

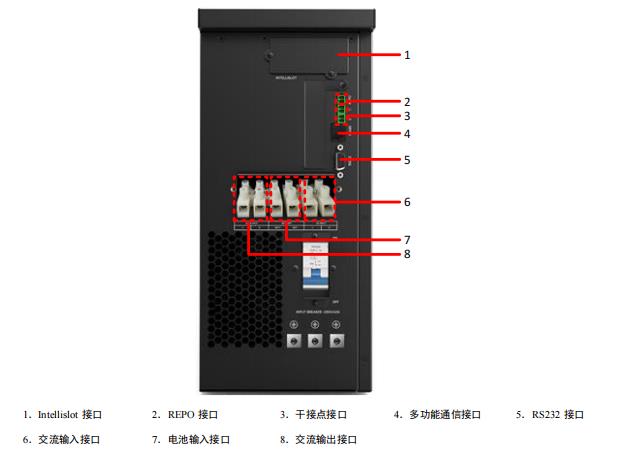

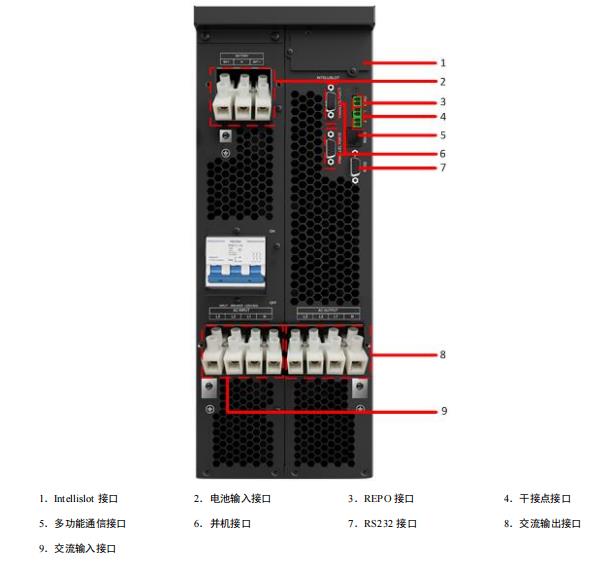

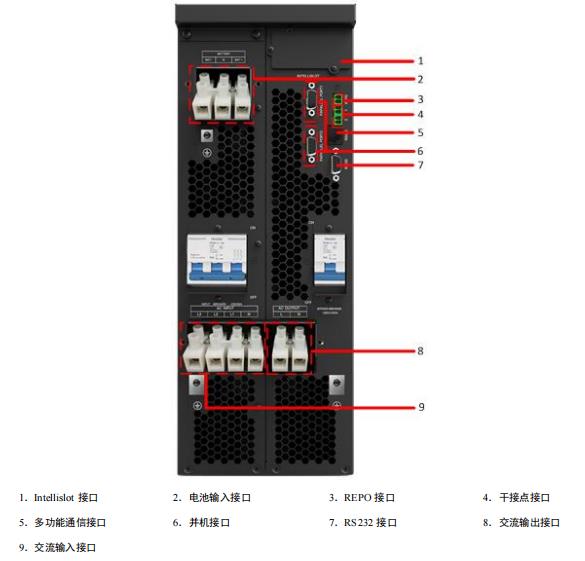

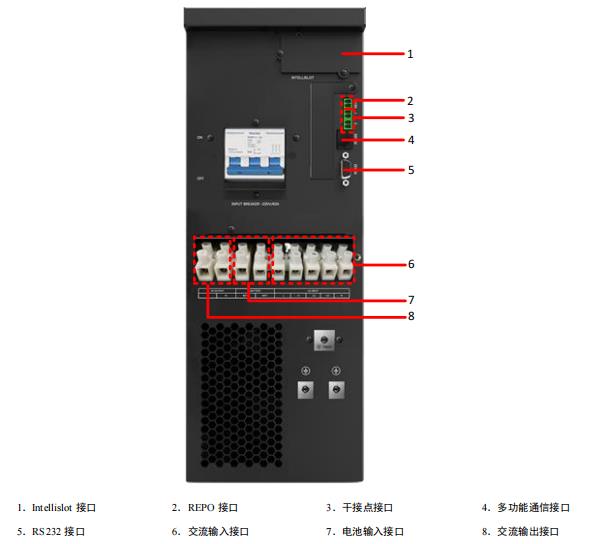

如圖 3 所示，UPS 后面板提供干接點接口、輸入輸出端子排、電池端子排、Intellislot 接口、RS232 接口、REPO 接口、多功能通信接口等。其中 Intellislot 接口中的卡是選件，如需使用需單獨購買。
6kVA
10kVA
15kVA/20kVA（三單機型）
15kVA/20kVA（三三機型）
圖3 UPS 后面板
注意
非維諦技術授權人員禁止打開 UPS 機箱
四、 工作原理

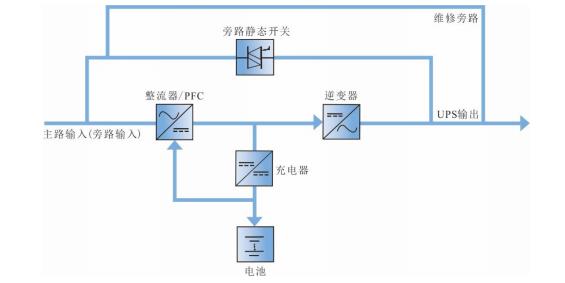

UPS 工作原理如圖 4 所示。
圖4 6kVA/10kVA/15kVA/20kVA UPS 工作原理
1．UPS 由市電輸入（主路和旁路）、整流/PFC、充電器、逆變器、旁路、電池、輸出等功能模塊組成。
2．市電正常時，整流器啟動，同時充電器給電池組充電。在 UPS 開機前，輸出電壓為零。開機后，電子轉換開關將負載與逆變輸出相連，市電經過整流/PFC 電路后輸出直流電給逆變電路，經過逆變電路變換輸出純凈的正弦波交流電，通過電子轉換開關提供給負載。
3．市電異常時，電池電壓經過整流/PFC 電路升壓后輸入給逆變電路，經過逆變電路變換輸出純凈的正弦波交流電，通過電子轉換開關提供給負載。
4．市電恢復正常后，UPS 自動從電池模式切換回正常模式，市電仍然經過整流/PFC 電路后輸出直流電給逆變電路，通過電子轉換開關提供給負載。
