維諦UPS電源Liebert GXE系列6-10k產品介紹
索引：維諦UPS電源,維諦GXE系列電源,維諦UPS 發布日期：2023-03-27
維諦UPS電源Liebert® GXE 6/10kVA UPS（以下簡稱UPS）是艾默生網絡能源有限公司開發的智能化、在線式、正弦波不間斷電源系統，可為用戶的精密儀器設備提供可靠優質的交流電源。
UPS采用模塊化設計，裝配為塔式，適用于小型計算機中心、網絡、通信系統、自動控制系統和精密儀器設備的交流供電。
一、 特點
UPS包括以下特點：
? 單相市電輸入模式
? 采用高頻鏈雙變換拓撲結構，輸入功率因數高，輸入電壓范圍寬，輸出不受電網干擾，能夠適應比較惡劣的電網使用環境
? 功率密度高
? 運用DSP全數字控制技術，系統穩定度高，具有自我保護和故障診斷功能
? 擁有極強的智能化電池管理功能，延長電池模塊的使用壽命
? 顯示面板采用LCD/LED顯示，使用戶更直觀地了解UPS工作狀態和運行參數
? UPS具有ECO模式，用戶若選擇此方式供電，可最大程度地節省能源
? 配合艾默生網絡能源有限公司的監控軟件，可實現完善的網絡電源管理功能
? 具有風扇的故障自檢和自動識別功能
? SNMP卡（可選）可提供網絡通信功能
? 可外接多個電池組，以延長電池模式供電時間
? 專業版機型具有并機功能，最多可實現3＋1并機冗余供電
二、 機型配置
6/10kVA UPS各提供三種機型配置：標準機型、長延時機型、專業版機型，見表1。
表1 機型配置
三、 外觀和部件
1 外觀

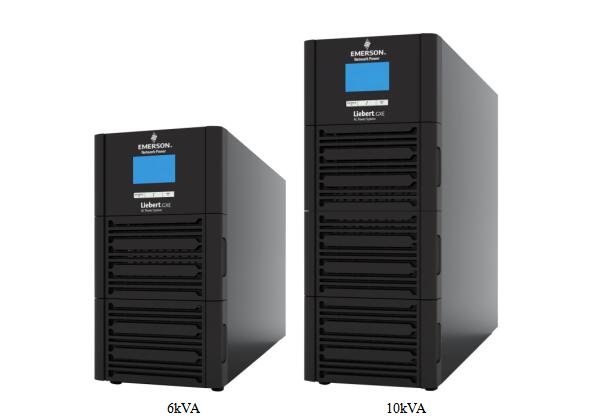

UPS的外觀如圖1所示。
圖1 UPS外觀
2 部件
前面板

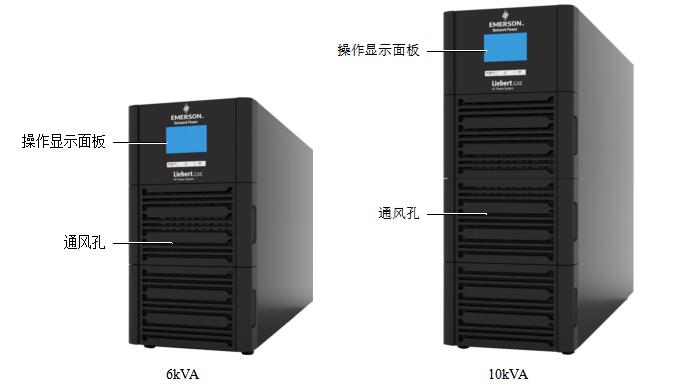

如圖2所示，UPS前面板提供通風孔和操作顯示面板。
圖2 UPS前面板
后面板

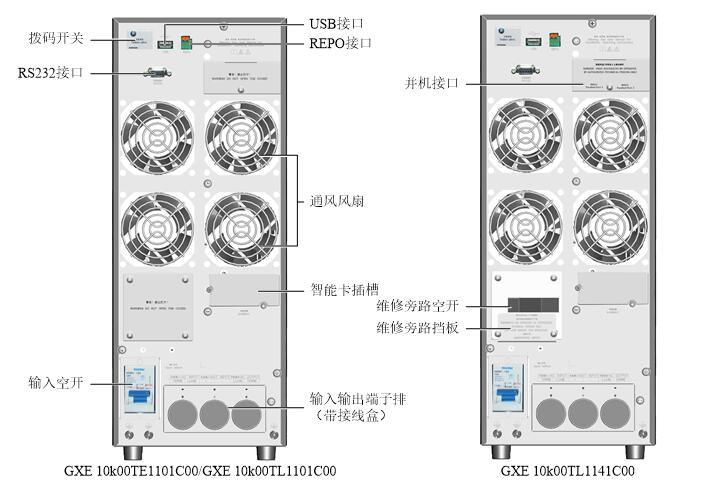

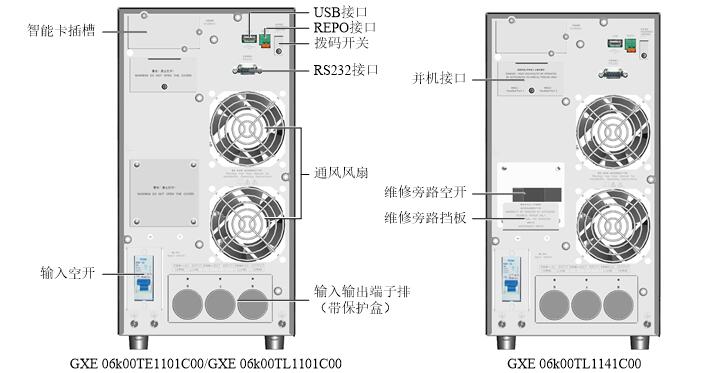

如圖3、圖4所示，UPS后面板提供智能卡插槽、輸入空開、USB接口、REPO接口、撥碼開關、RS232接口、通風風扇、輸入輸出端子排（以下簡稱“端子排”）、并機接口（僅專業版機型有）和維修旁路空開（僅專業版機型有）。
圖3 6kVA UPS后面板
圖4 10kVA UPS后面板
四、 工作原理

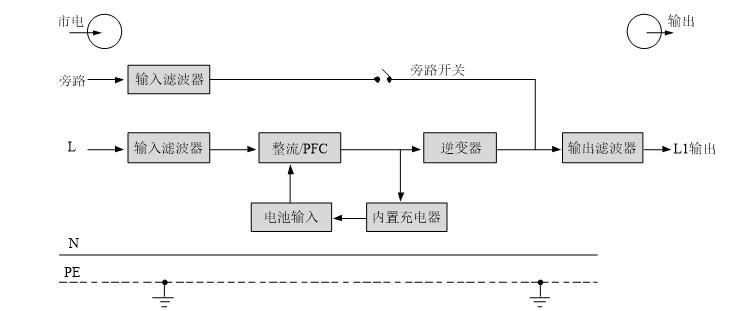

UPS工作原理圖如圖5所示。
圖5 UPS工作原理圖
1．UPS由市電輸入、輸入/輸出濾波器、整流/PFC、逆變器、旁路、內置充電器、電池輸入和UPS輸出等功能模塊組成。
2．市電正常時，閉合旁路空開，內置充電器給電池組充電。在UPS開機前，輸出電壓為零。開機后，電子轉換開關將負載與逆變輸出相連，市電經過整流/PFC電路后輸出直流電給逆變電路，經過逆變電路變換輸出純凈的正弦波交流電，通過電子轉換開關提供給負載。
3．市電異常時，電池電壓經過整流/PFC電路升壓后輸入給逆變電路，經過逆變電路變換輸出純凈的正弦波交流電，通過電子轉換開關提供給負載。
4．市電恢復正常后，UPS自動從電池模式切換回正常模式，市電仍然經過整流/PFC電路后輸出直流電給逆變電路，通過電子轉換開關提供給負載。
五、 UPS工作模式及故障狀態
UPS工作模式可分為正常模式、旁路模式、電池模式、ECO模式和維修旁路模式。

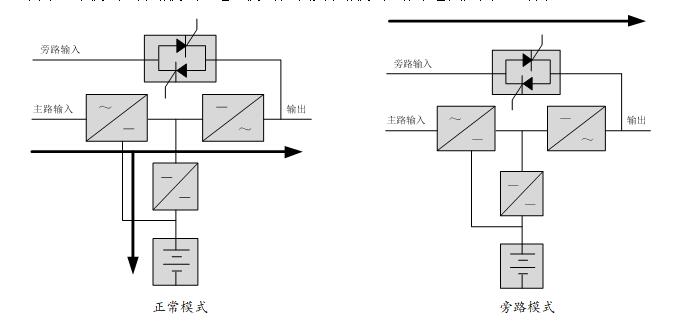

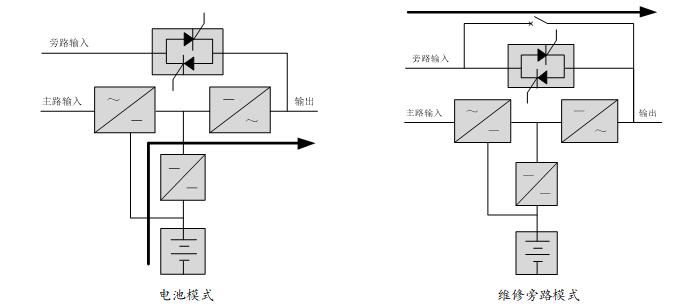

其中正常模式、旁路模式、電池模式和維修旁路模式工作示意圖如圖6所示。
圖6 工作模式示意圖
1 正常模式
市電輸入正常時，市電經過整流和逆變轉換后給負載提供穩壓穩頻電源，同時充電器對電池進行充電的工作模式就是正常模式。正常模式下，逆變指示燈常亮。
2 旁路模式
當UPS工作于正常模式時，如出現過載超時、逆變器或整流器等故障，UPS將切換至旁路模式，即負載所需電源由市電輸入直接經旁路提供。若整流器正常，內置充電器對電池充電。旁路模式時，逆變器指示燈不亮，旁路指示燈常亮，市電輸入通過UPS旁路提供電源給負載。
3 電池模式
在市電掉電、整流器過載或市電電壓超出范圍（120Vac～288Vac）時，整流器和內置充電器停止運行，電池通過逆變器向負載提供電源。電池指示燈和逆變指示燈常亮，并伴有每3.3秒一次的蜂鳴器告警，提示用戶UPS處于電池模式。
4 ECO模式
在ECO模式下，當旁路電壓在220Vac±10％、頻率在50Hz±2Hz范圍內時，負載由旁路供電，旁路指示燈亮。旁路電壓異常時，負載由逆變器供電。ECO模式是一種經濟運行模式，對于對電網質量要求不高的用電設備，用戶可選擇ECO模式通過旁路供電，減少電能損耗。
當旁路電壓正常時，逆變器處于空載運行狀態，負載由旁路供電，旁路指示燈亮。
5 維修旁路模式
如需對UPS進行維護和維修，可通過維修旁路空開將負載切換到維修旁路，負載電源不中斷。維修旁路空開位于POD前面板，容量滿足總負載容量要求。POD的詳細資料可參考《Liebert® ITA 10kVA UPS并機配電單元用戶手冊》。
6 故障狀態
在正常模式下，若出現逆變器故障、機內溫度過高等情況，UPS將轉為旁路模式；在電池模式（無旁路市電）下，若出現逆變器故障、機內溫度過高等情況，UPS將關機，輸出中斷。一旦UPS發生故障，故障指示燈變亮，蜂鳴器長鳴，相應的故障代碼閃爍。
六、 產品規格

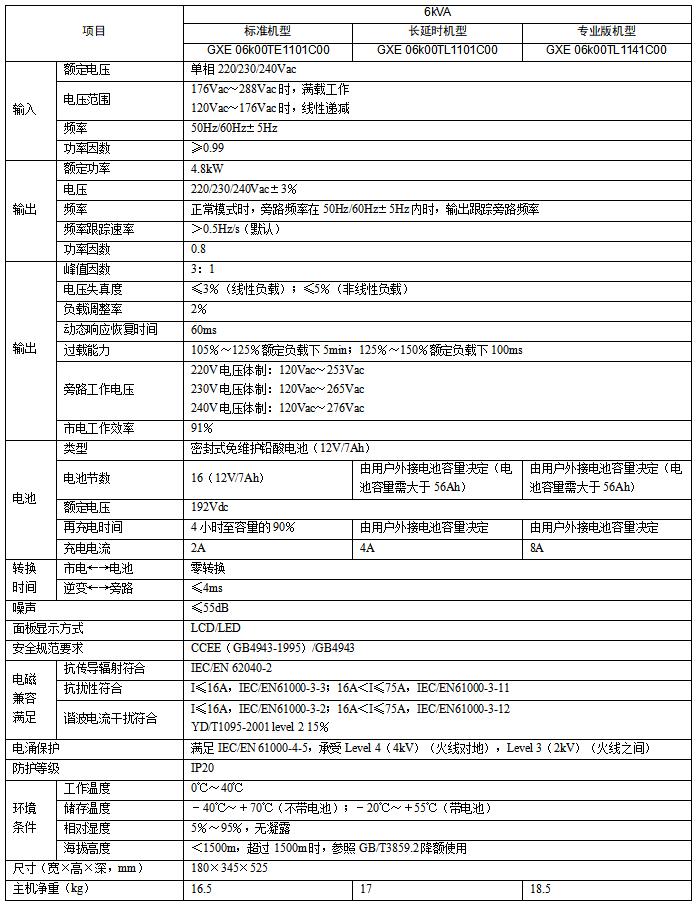

6kVA產品的規格見表2。
表2 產品規格

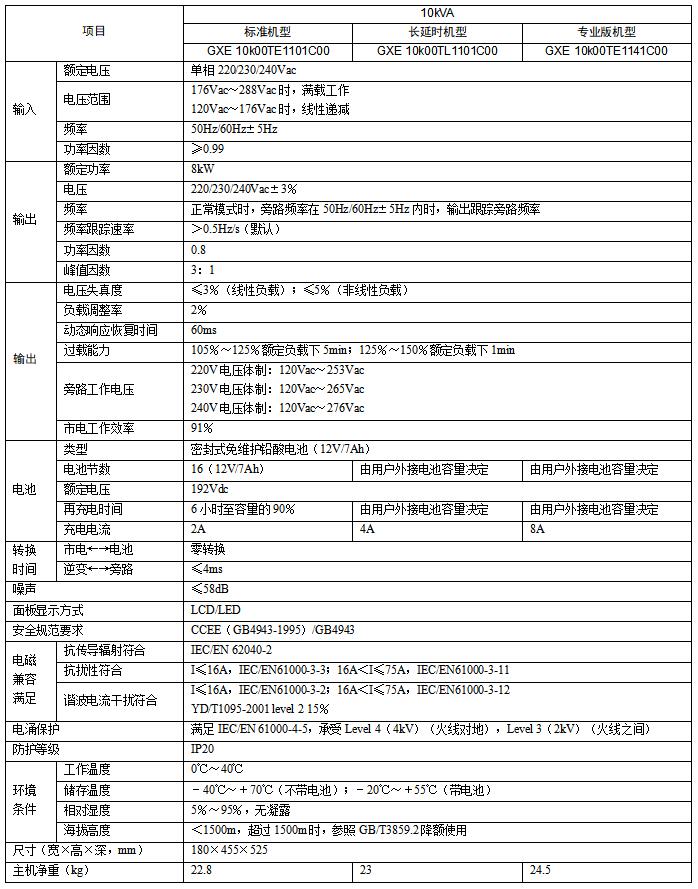

10kVA產品的規格見表3。
表3 產品規格
