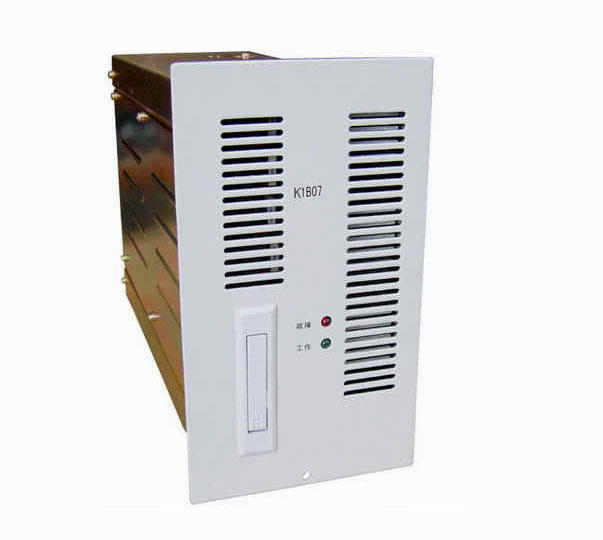

K1B07配電站直流屏高頻開關充電模塊
索引：K1B07,直流屏充電模塊,高頻充電模塊 發布日期：2022-12-21
K1B07充電模塊主要技術參數:
●三相輸入額定電壓：380V，50HZ
●電壓變化范圍：323V~437V
●頻率變化范圍：45HZ~55HZ
●輸出額定值： 7A/220V
●電壓調節范圍：180V~286V
●轉換效率：≥93%（滿負荷輸出V
●輸出限流范圍：10%~105%×額定電流
●穩壓精度：≤0.5%
●穩流精度：≤0.5
●紋波系數：≤0.1%
●動態響應：在20%負載躍變到80%負載時恢復時間≤200цS，超調≤±5%
●可聞噪聲：≤55db
●工作環境溫度：-5℃~ 40℃
●外型尺寸（高×寬×深）：197mm×110mm×307mm（箱體）
221.5mm×126mm（前面板）
●產品重量：6.5kg
K1B07充電模塊用途：
適用于配電房直流屏用于充電的模塊，也被稱為高壓房直流屏的模塊。
K1B07充電模塊性能特點：
●三相三線電壓輸入，三相電流平平衡
●寬電壓輸入范圍323V~437V，適應能力強
●采用軟開關技術，電磁兼容性好
●可帶電插拔、在線維護，方便快捷
●采用無級限流設計方式，電池充電限流精度高
●完善的保護、告警措施，具有遙控、遙測、遙信、遙調功能
●內置CPU集散式控制方式，具有通信方便，抗干擾能力強
●模塊有LCD顯示電路，全漢化顯示，真正實現人機對話
●模塊有硬件均流單元電路，系統擴容變得簡單
●模塊功率密度高，強迫風機冷卻，噪聲小
●具備CLASS-A電磁兼容標準和CCEE安規標準
整流模塊K1B07的原理如下：
K1B07三相交流輸入首先經防雷處理和EMI濾波。該部分電路可以有效吸收雷擊殘壓和電網尖峰，保證K1B07后級電路的安全。
K1B07 三相交流經整流和無源PFC后轉換成高壓直流電，經全橋PWM電路轉換為高頻交流，再經高頻變壓器隔離降壓后高頻整流輸出。
K1B07控制部分負責PWM信號的產生及控制，保證輸出穩定，同時對K1B07各部分進行保護，提供“四遙”接口。
K1B07采用無源PFC技術，功率因數達到0.9以上；采用高頻軟開關技術，使K1B07轉換效率得到大大提高，最高可達94%。
