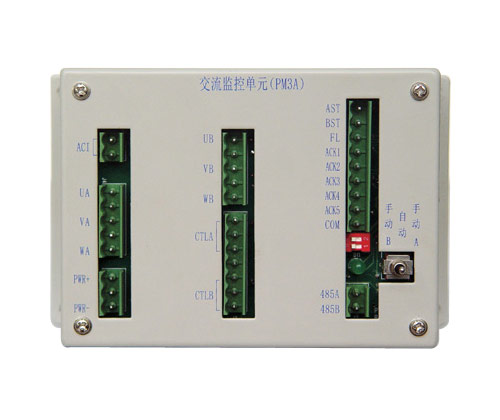

PM3A交流監控模塊技術參數及地址設置說明
索引：PM3A,PM3A監控模塊,直流屏監控模塊 發布日期：2022-11-30
PM3A交流監控單元，提供合母、控母及蓄電池的電壓和電流測量；電池熔斷器、電池開關、充電機開關、輸出開關、母聯開關、降壓模塊開關、直流防雷等的狀態檢測；硅鏈控制輸出等。通過RS485接口與主監控通信實現對電源系統實時精準的監控。
一、PM3A交流監控模塊產品特點
測量兩路三相交流輸入電壓、一路電流、交流接觸器狀態。
實現兩路交流輸入自動切換，互為備用供電，也可手動控制兩路交流切換
檢測防雷器故障狀態和5個交流開關跳閘故障
電壓測量直接接入，電流測量采用50A/5A電流互感器測量
檢測信息通過RS485接口與主監控通訊
二、PM3A交流監控模塊技術參數
供電電壓：80VDC - 320VDC之間，都可以正常工作;
電壓測量精度：1%;
電流測量精度：1%;
交流監控單PM3A開關量測量：8路;
檢測量：2路三相電壓，1路電流
通訊口：上位機通訊提供RS232/RS485
接口： 單元通訊采用RS485接口
三、PM3A的地址設置說明
ON ON - 1#交流量監控單元;
OFF ON - 2#交流量監控單元;
ON OFF - 3#交流量監控單元;
OFF OFF - 4#交流量監控單元。
