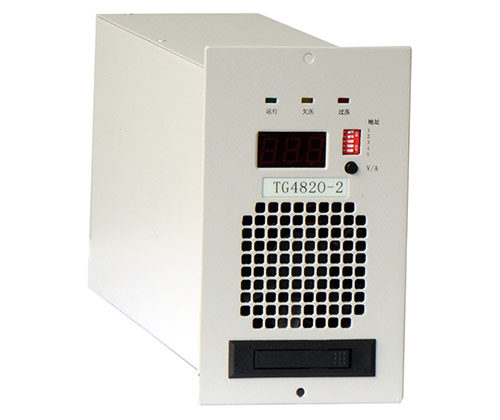

TG4820-2系列直流屏通信電源模塊介紹
索引：TG4820-2,直流屏TG4820-2模塊,直流屏通信模塊 發布日期：2022-11-28
TG4820系列直流屏通信電源滿足20A－160AH電池容量要求，可應用于小容量程控交換局、移動基站、衛星地球站等場合，非常適用于農村電話支局和微波中繼站的通信設備供電；還支持直流輸入，滿足一體化電源設計選型要求。模塊支持交流輸入或直流輸入。
TG4820-2通信模塊技術參數
1、TG4820- 2通信模塊外形尺寸(寬x高x深)114mmx 195mmx386mm,模塊凈重≤4.5Kg；
2、TG4820-2模塊的工作環境溫度10°C~ +45°C；
3、過溫保護80°C+5, TG4820-2模塊輸出欠壓告警39+2VDC,輸出過壓保護62+ 2VDC；
4、TG4820-2模塊輸入過壓保護275+5VAC (交流輸入) /370+5VDC (直流輸入)，輸入正常后自動恢復；
5、TG4820-2模塊輸入欠壓保護，165+5VAC (交流輸入) /170+5VDC (直流輸入)，輸入正常后自動恢復，輸入電壓范圍220VAC+ 20%或1 80VDC ~ 360VDC,輸出額定值20A/48VDC， 電壓調節范圍40VDC ~60VDC
直流屏通信電源模塊主要功能
1．保護功能
1）輸入過/欠壓保護
模塊具有輸入過/欠壓保護功能。當輸入電壓小于313±10Vac或者大于485±10Vac，模塊保護，無直流輸出，保護指示燈（黃色）亮。電壓恢復到335±10Vac～460±15Vac之間后，模塊自動恢復工作。
2）輸出過壓保護/欠壓告警
模塊具有輸出過壓保護欠壓告警功能。當輸出電壓大于325±5Vdc時，模塊保護，無直流輸出，保護指示燈（黃色）亮。模塊不能自動恢復，必須將模塊斷電后重新上電。
當輸出電壓小于198±1Vdc時，模塊告警，有直流輸出，保護指示燈（黃色）亮。電壓恢復后，模塊輸出欠壓告警消失。
3）短路回縮
模塊具有短路回縮功能。當模塊輸出短路時，輸出電流不大于40％額定電流。短路因素排除后，模塊自動恢復正常輸出。
4）缺相保護
模塊具有缺相保護功能。當輸入缺相時，模塊限功率，可半載輸出。在輸出電壓為260V時輸出5A電流。
5）過溫保護
模塊的進風口被堵住或環境溫度過高導致模塊內部的溫度超過設定值時，模塊會過溫保護，模塊面板的保護指示燈（黃色）亮，模塊無電壓輸出。當異常條件清除、模塊內部的溫度恢復正常后，模塊將自動恢復為正常工作。
6）原邊過流保護
異常狀態下模塊整流側出現過流，模塊保護。模塊不能自動恢復，必須將模塊斷電后重新上電。
2．其它功能
1）風扇溫度控制
模塊采用溫度和電流聯合控制風扇轉動的方式。風扇轉速分為停轉、半轉和全轉三檔，通過對輸出電流和模塊溫度綜合考慮進行風扇調速控制。

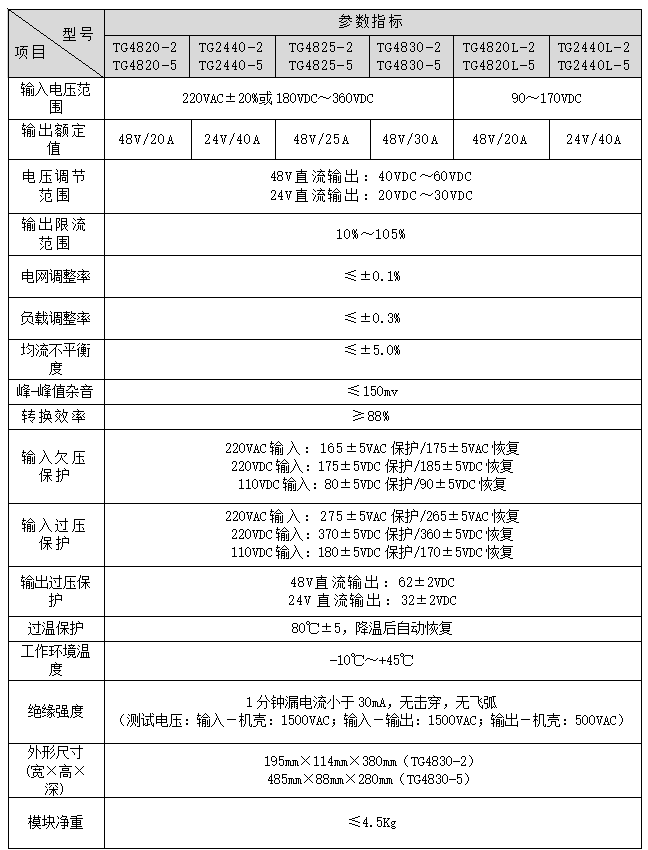

TG4820系列產品參數指標
