電力操作電源系統現場機柜調試說明書（一）
索引：電力操作電源系統,直流屏調試,電力操作電源說明書,電源直流屏 發布日期：2022-11-16
本調試說明僅針對標準程序的調試，特殊修改程序的調試請參考特殊程序說明。
一、準備工作
工具、材料及設備。
萬用表，待測試機柜，耐壓測試儀，絕緣電阻測試儀，三相自耦調壓器，測試用10K/純電阻性負載箱，三相功率測試儀（選），示波器（選）。
二、調試步驟
1、觀察待測機柜的美觀和標準
觀察待測機柜的表面噴涂是否美觀，走線是否美觀，電氣連接線是否正確，是否符合相關標準。
2、待測系統配置時應注意如下
根據實際現場要求，檢查各器件是否符合圖紙要求，對電氣連接線進行仔細檢查，防止有松動的現象。
3、檢查交流輸入線是否正常
檢查系統交流輸入線是否正常，其直流輸出線是否正常，線路的顏色和相關標識是否與圖紙和相關標準箱符合。用萬用表測試其交流輸入線間、直流輸出線間是否有短路現象，如有短路，則必須先將其短路現象解決，方可進入下一步操作。
4、檢查整個系統的通信線
檢查整個系統的485通信口是否正常連接，其485內部通信線無短路，斷路，反接現象，如存在此種情況，則應先將故障消除后，方可進行下一步操作。
注意：
不要將電源線接到系統的通信電路部分，否則將損壞整個系統的通信電路；不要將模塊的均流電路部分接到系統的通信線內，否則將引起系統通信故障和均流故障。
對系統的通訊線路的要求，建議使用雙芯屏蔽線處理，其中屏蔽層需要單端進行接地處理，對于內部通訊線的的長度如果太長，則需要進行中繼處理；
對于系統的通訊線路的分布和布局，需要將其與交流線路進行分開布局，如果需要，盡量不要與交流輸入線路或饋線回路并行。
5、檢查整個系統的饋線部分
檢查各個饋線開關的輸入輸出端是否有線路短路，斷路，正負反接，其開關輸出口不一一對應，如存在以上情況，則應先消除后，方可進入下一步操作。
6、監控系統檢查
建議將其電源輸入接到合閘母線上，檢查監控系統的電源線連接。

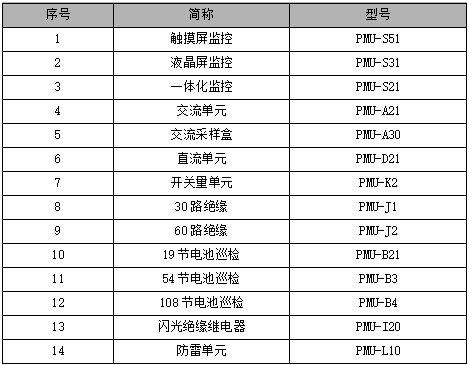

監控單元的簡稱和相應的型號
A、交流監控單元的接線檢查（PMU-A21）
交流監控單元的交流檢測輸入端的相線與零線的位置是否正常（注意：交流的相線不分相序，但是其零線位置必須正確，否則將損壞交流監控單元），其交流狀態輸入端須與系統的三相交流輸入繼電器的常開端相連。如果系統配置的防雷器有遠端信號輸出點，則其常開點與交流監控單元的防雷故障點和COM端相連；如果系統配置的交流輸入空氣開關有遠端信號輸出，則將常開點與交流監控單元的交流開關點和COM端相連。
B、開關量監控單元的接線檢查（PMU-K2）
開關量監控單元的各個開關量狀態是否與機柜的開關量狀態的常開端相連，檢查系統的故障輸出端是否與機柜的故障指示燈正確連接。
注意：
不要將空開的接線順序弄反；開關量SW1的第一腳為開關量常開報警或常閉報警設置點，將其撥“1”時，其設置為常閉正常，將其撥至“0”狀態時，其設置為常開狀態正常。
對于硅鏈控制的接線，如果系統配置有硅鏈，則應著重檢查。硅鏈的接線為：由開關量控制硅鏈轉換繼電器，然后由硅鏈轉換繼電器控制硅鏈的切換。其具體接線如下：開關量的輸出4、輸出5、輸出6、公共端2控制硅鏈，假如系統配置的硅鏈為5級，則4、5、6控制硅鏈的方式為1、2、2，即輸出4與公共端2控制的繼電器控制1級硅鏈，輸出5與公共端2控制的繼電器控制2級硅鏈，輸出6與公共端2控制的繼電器控制2級硅鏈；假如系統配置的硅鏈為7級，則4、5、6控制硅鏈的方式為1、2、4，即輸出4與公共端2控制的繼電器控制1級硅鏈，輸出5與公共端2控制的繼電器控制2級硅鏈，輸出6與公共端2控制的繼電器控制4級硅鏈。
開關量的輸出1、輸出2、輸出3、公共端1為一般故障輸出端，同時，開關量的輸出4、輸出5、輸出6、公共端2在系統沒有配置硅鏈的時候，也可作為故障輸出端。對于故障輸出端的故障定義，在后面將予以說明。
C、直流監控單元的接線檢查（PMU-D21）
直流監控單元的電壓測量輸入端為共負接線方式，其控制母線電壓，合閘母線電壓，電池電壓輸入分別接入直流監控單元的電壓測量端。
如果系統中帶有隔離電壓傳感器，其線路應該與圖紙相配套，注意不要將其電源線與采樣線路弄錯，隔離電壓采樣傳感器的輸出與直流監控單元的擴展測量端口相連。
直流監控單元的電流測量接線為：檢查±12V電壓輸出端接到電流傳感器的電源端，其正負接線正確。檢查電流傳感器的電流測量線的穿孔方向是否與其所要求的相一致。如果不正確，則將其調整正確。
注意：
1、系統的電池管理中的溫度補償采樣數據采自直流監控單元，其采集口為直流監控單元的“+5V—環境溫度—地”，采樣數據可以為電池溫度，亦可以為環境溫度，其溫度補償?shù)脑O(shè)置在〈系統設置〉的〈電池管理〉中的溫度補償，其補償方式為負溫度補償。具體的參數以系統設置中的數據為準。
2、直流監控單元的電壓檢測端和電流檢測端的接口數量相同，請注意接線，如不正確，將燒毀直流監控單元。
如果系統配置有電池巡檢檢測單元和絕緣監測單元，則有以下調試步驟：
D、電池巡檢單元的接線檢查（PMU-B21/PMU-B3/PMU-B4）
電池巡檢的接線為將電池的各個單體電壓使用導線依次連接到電池巡檢的電壓測量口。電池巡檢的溫度檢測口為VDD-TMP-GND，電池巡檢的溫度檢測數據僅是檢測數據，不參與電池的溫度補償。
E、絕緣監測單元的接線檢查(PMU-J1/PMU-J2)
絕緣監測單元的接線為：絕緣監測單元的±12V電源電壓輸出端接到電流傳感器的電源端，并檢查其正負接線正確，檢查絕緣傳感器的穿孔方向（如果穿孔方向與傳感器的標示相反，在出現絕緣故障時，系統就不會報支路絕緣電阻值），絕緣傳感器的電流標示方向應與從斷路器到輸出接線端子的方向相一致。
針對于PMU-J1:絕緣監測單元的地址設置方式如下：
其撥碼開關的第五位為地址設置位，將其撥至右邊時，其地址為01；將其地址位撥至左邊時，其地址位為02，其檢測口為30個。如果將其地址位設置為兩個時，其輸入地址為60個。
針對于PMU-J2:
按照系統的具體要求，將監控單元的通訊和地址設置為實際所需要的狀態，檢測J2的接線是否與圖紙和產品說明書所要求的一致。
注意：
絕緣監測單元的接地一定要保證良好接地，否則系統絕緣告警將不正確，即：絕緣監測單元的地線一定要與大地良好連接。
