電力操作電源系統設計指導與應用（二）
索引：電力操作電源,直流屏模塊,直流屏電源 發布日期：2022-11-14
電力電源系統組件的應用
應用實例一如表1所示：

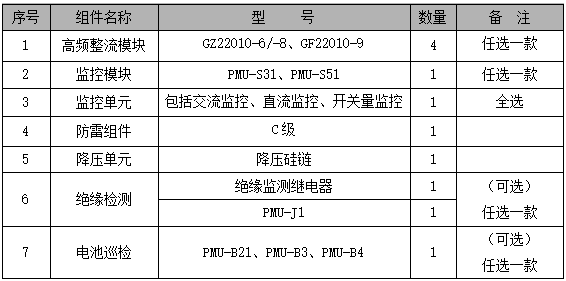

表1 系統組件
系統接線方式：單電池組、單母線不分段、有降壓裝置，接線方案-GDZW33。
交流輸入：兩路交流輸入、自動切換
直流輸出支路：合閘支路：6路80A
控制支路：16路10A
閃光支路：有
系統一次原理圖、二次接線圖如下圖所示：
系統設備參考一覽表如表2所示:

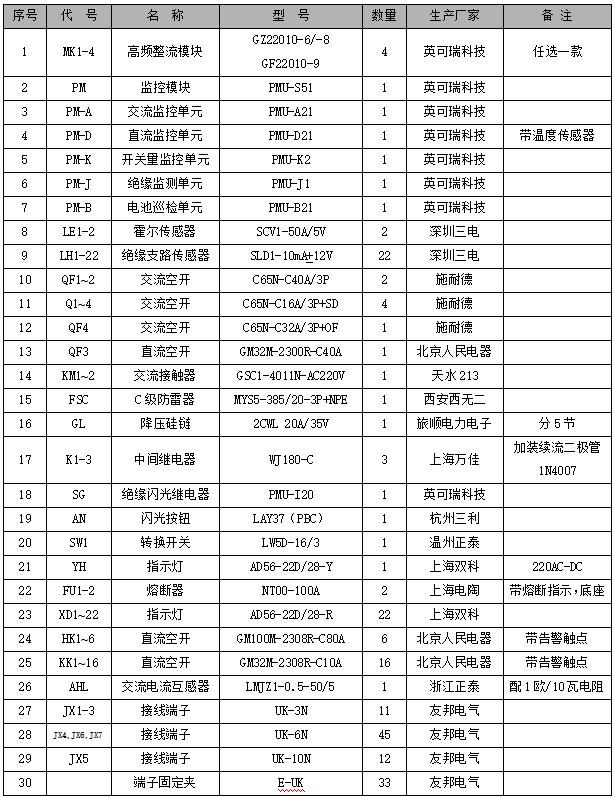

表2 系統設備參考一覽表
應用實例二如表3所示:

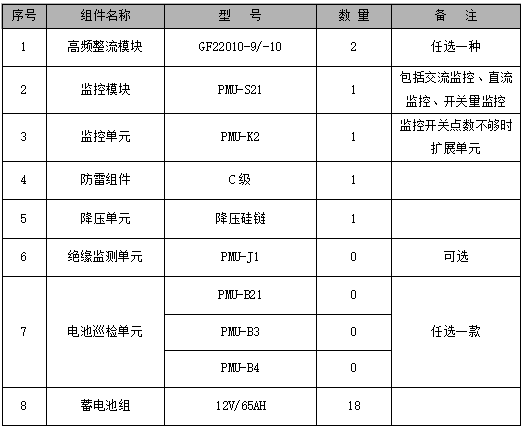

表3 組件名稱
系統接線方式：單電池組、單母線分段、有降壓裝置，接線方案-GDZW33。
交流輸入：兩路交流輸入、自動切換
直流輸出支路：合閘支路：4路40A
控制支路：4路16A
閃光支路：無
系統一次原理圖、二次接線圖如下圖所示：
系統設備參考一覽表如表4所示:
表4 系統設備參考一覽表
