電力操作電源系統設計指導與應用（一）
索引：電力操作電源,直流屏模塊,直流屏電源 發布日期：2022-11-09
一、電力操作電源系統組件的選用
系統組成可分為十大部份：高頻整流模塊、交流監控單元、直流監控單元、開關量監控單元、監控模塊、防雷組件、降壓單元、電池巡檢單元、絕緣監測單元、蓄電池組。如表1所示:

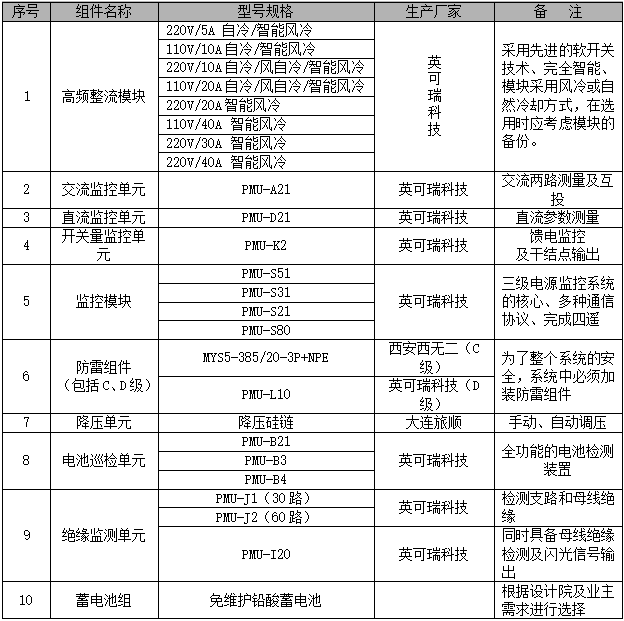

表1系統組件清單
二、電力操作電源系統組裝注意事項
1、在采用風冷模塊時，要保證模塊前后通風順暢；在采用了自冷系列模塊時，由于內部沒有風扇，在柜體設計時，尤其在考慮高頻整流模塊的安裝位置時，要充分考慮高頻整流模塊的外部散熱，柜體內部要留有便于空氣流通的風道。在設計安裝位置時高頻整流模塊與高頻整流模塊、高頻整流模塊與監控模塊間，上下都要有一定的間距，一般間距大于200mm，而且上下模塊間有傾斜的間隔板隔離，其目的是為了使下層模塊工作時所產生的熱風沿著傾斜的間隔板形成的風道自動流通，達到散熱的效果。傾斜間隔板示意圖如圖1所示:
圖1自冷模塊間傾斜間隔板設計示意圖
2、模塊的安裝層數大于兩層時，要求每層模塊有單獨的交流進線空氣開關，用以保證系統因交流出現故障時，故障不會擴大。
3、模塊的一體化輸入端子的交流輸入端為四根線，其中有一根線是防雷地PE。為了有效防止過電壓的沖擊，保證高頻整流模塊以及整個電源系統的正常工作，模塊的安裝托架一定要和系統的PE端相接。
4、在系統采用雙路交流進線時，系統默認為交流一路優先，若要采用系統自動雙路進線，要求交流輸入的工作狀態一定要接入。
5、電池巡檢單元在系統接線時要求在每個回路中串接一只自恢復保險，推薦型號為1A/30V，防止在操作不小心時造成電池極間短路引起人員及設備的損壞。
6、在充電柜與電池柜相連時必須檢查極性的正確與否，并要求加裝熔斷器；否則會出現器件嚴重損壞。
7、霍爾電流傳感器在系統接線時一定要注意傳感器安裝進線方向，否則會出現監控顯示不準。
最小化系統（系統必不可少的信號）
在按不完全配置組成的系統中，要接入一些系統必不可少的信號，才能保證系統的正常運行。系統監控的信號有模擬量、開關量、狀態量三種。信號在系統中有二種級別：必選、可選。必選信號是維持系統正常工作必不可少的信號，按不完全配置組成的系統中，必需把這些信號接入系統中。可選信號是指不是系統中必不可少的信號，用戶可以根據需要自行選擇，只要在監控模塊系統配置中正確配置參數，系統也能正常。如表2所示:

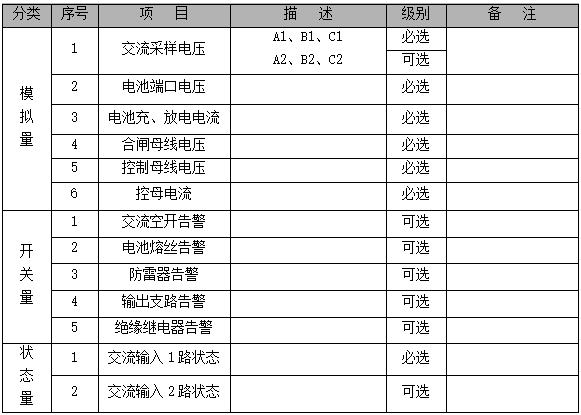

表2 系統信號分類
配電監控需采兩個電流信號：電池電流、控母負載電流，如果采集點不對，會引起監控模塊顯示、自動電池管理不正常。
