24V及48V通信電源模塊及逆變電源模塊介紹
索引：24V通信模塊,通信電源模塊,48V通信電源,直流屏通信電源 發布日期：2022-11-07
一、24V及48V通信電源說明
通信電源模塊輸出電壓為24V和48V兩種，輸出電流有20A/25A/30A/40A，輸入電壓等級為220VAC（/220VDC）和110VDC兩種。通信電源模塊內置4種通訊協議可設置。
TG4820-2/-5系列通信電源采用LED數碼管顯示，支持220V單相交流輸入和220V電壓等級直流輸入。TG4820-2系列采用立式安裝方式，輸入輸出采用一體化航空接頭，內置防反接保護，支持帶電熱拔插；TG4820-5系列采用臥式安裝方式，2U標準高度，內置防反接保護，柵型端子臺接線。

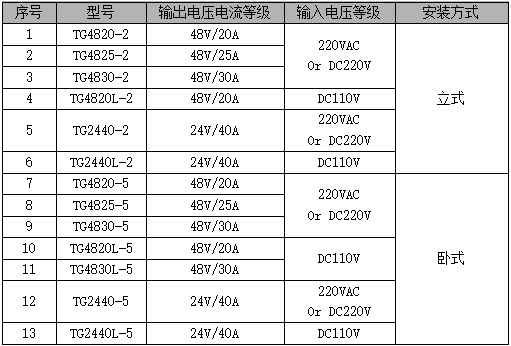

表1 TG4820-2/-5系列模塊選型表

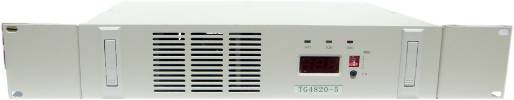

圖1 TG4820-2外觀圖 圖2 TG4820-5外觀圖
TG4820系列通信電源主要特點
● 輸入電壓工作范圍寬：304VAC～456VAC；
● 采用先進的LLC諧振高頻軟開關技術，效率大于95%；
● 內置短路回縮保護，即使模塊輸出長期處于短路狀態也不致損壞；
● 采用LED顯示，可查詢模塊的電壓、電流、地址及故障信息；
● 完善的保護及告警功能，包括輸入過/欠壓、輸出過壓、過溫、過流等；
● 風冷方式，風機采用溫度聯合電流控制調速，噪音小，可靠性高；
● 內置防反接保護，支持帶電熱拔插。
二、逆變電源模塊
逆變電源模塊分為單機版模式和并機版模式兩種，功率包括1KVA，2KVA，3KVA和5KVA，輸入電壓包括220VDC和110VDC兩種。模塊采用臥式安裝，標準高度，其中1KVA逆變器為1U，2～5KVA為2U高度。

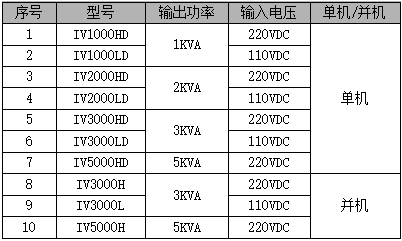

表2 逆變器選型表
圖3 IV3000H/IV5000H外觀圖
逆變電源主要特點
● 超寬輸入電壓范圍（195～290VDC/90～145VDC），適應能力強；
● 采用先進的諧振軟開關技術，效率高、電磁兼容性好；
● 完善的保護和告警措施，具有遙控、搖信、遙測、遙調“四遙”功能；
● 內置高速DSP集散式控制方式，通信方便，抗干擾能力強；
● 溫控風冷，延長風扇壽命，提高可靠性。
● 先進的并機均流技術，并機運行均流性能良好。
更多直流屏通信電源及逆變電源模塊產品參數，敬請關注廣深直流屏技術服務中心!
