GF22030/GF22040系列智能風冷模塊操作說明及安裝設計
索引：GF22030,GF22040,直流屏風冷模塊,英可瑞整流模塊 發布日期：2022-11-02
一、GF22030/GF22040系列直流屏智能風冷模塊操作說明
整流模塊采用LED數碼管顯示，并配有LED工作指示燈。
（1）工作狀態參數查詢
LED顯示當前的輸出電壓，通過按動切換開關，可以查看模塊當前的其他工作參數。
當存在故障時，模塊的故障燈開始閃爍，各燈的工作定義如表1所示:
表1 模塊工作指示燈定義表
顯示故障時，LED顯示各個故障代碼，故障代碼與具體故障對應如表2所示:
表2 模塊故障代碼說明表
注意:
出現保護時，模塊會自動關斷輸出，其中輸出過壓保護具有自鎖功能，確認無故障后須重新上電才能恢復；其它保護在故障排除后（模塊帶電）立即恢復。
(2) 模塊的設置

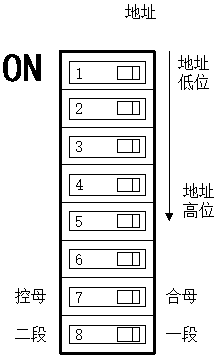

在不帶外部監控模塊的情況下，模塊的設置工作主要通過監控板上的8位撥碼開關來完成如圖1所示:
圖1 撥碼開關
其中第1～5位用于設置模塊的地址，二進制表示可設置；第7位用于設置合母/控母；第8位用于設置一段/二段。

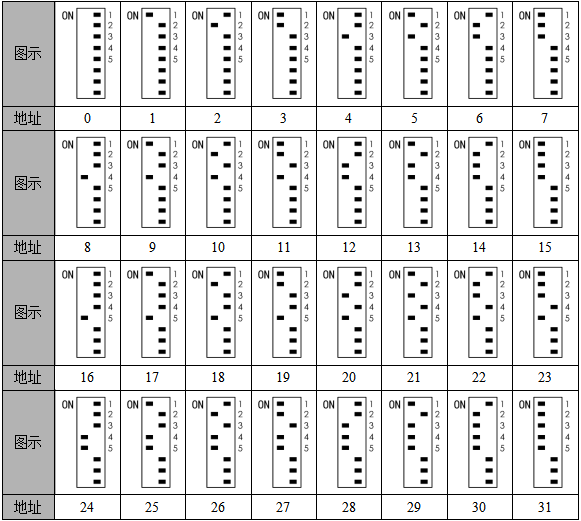

開關撥至右，表示該位為1，反之為0（多個模塊時，地址的起始位必須是1），地址設置如表3所示（模塊設置在一段合母）。
表3 撥碼開關設置(1)

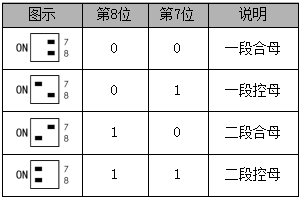

第7～8位設置如表4所示:
表4 撥碼開關設置(2)
二、GF22030/GF22040系列直流屏智能風冷模塊安裝設計
1、模塊散熱設計
模塊采用強迫風冷散熱方式，因此在設計電力電源系統時，需要進行模塊的散熱風道設計。即在安排模塊位置時，應該保證模塊前后散熱風道的暢通，模塊前端必須保留15～20cm 進風口。模塊后方盡量少安裝溫度敏感部件，設計時應避免將直流采樣盒、霍爾傳感器、配電監控盒等部件安置在模塊風道附近。
注意:
設計機柜時，請考慮模塊散熱進風風道設計。
2、模塊電源配電設計
為了方便充電模塊的單個維護，模塊交流輸入進線處應分別設置單獨的空氣開關。模塊不應直接連接到系統交流母線上，推薦空開額定容量為32A。
3、轉接板設計
整流模塊配置有一套航空組件（航空組件定義如圖2所示），用戶自行組裝。配件清單如表5所示（對應一個模塊）。
航空組件上的轉接板RZ10H9X2上，J2和J3是模塊間的通訊/均流連接口，用4P電纜線連接在一起即可；J1為2位鳳凰端子連接器，用來與上位機通訊接口的連接；JP1是一個3位的跳針，用于設置系統485通訊口的匹配電容（電容量為0.1uF），出廠默認設置為跳針帽在“OFF”位置，對于一套系統，設置其中一個轉接板跳針的跳針帽到“ON”位置。
表5 模塊轉接板組件清單

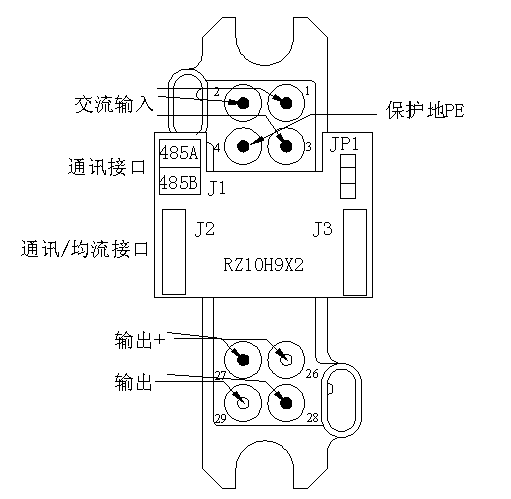

圖2 航空組件定義圖
用戶設計托架結構時，托架上對應航空插座開孔尺寸如圖3所示。
圖3 航空插座開孔圖（單位：mm）
注意:
一套系統中，航空組件轉接板上的跳針帽只能有一個設置到“ON”位置。
三、GF22030/GF22040系列直流屏智能風冷模塊裝配尺寸

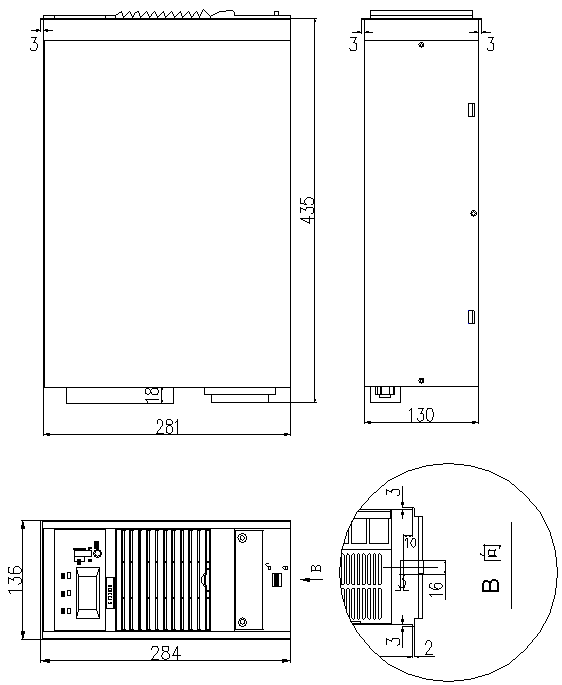

圖4 模塊尺寸圖（單位mm）
