GF22030/GF22040系列直流屏智能風冷模塊特點及技術指標介紹
索引：GF22030,GF22040,直流屏風冷模塊 發布日期：2022-10-31
GF22030/GF22040電力用高頻整流模塊采用全橋LLC諧振軟開關技術，效率高；采用無源PFC技術，功率因數高；散熱風扇采用溫度聯合電流控制模式，噪音低，風扇壽命長。
一、英可瑞GF22030/GF22040系列整流模塊主要特點
● 輸入電壓工作范圍寬：304VAC～456VAC；
● 采用先進的LLC諧振高頻軟開關技術，效率大于95%；
● 內置短路回縮保護，即使模塊輸出長期處于短路狀態也不致?lián)p壞；
● 采用LED顯示，可查詢模塊的電壓、電流、地址及故障信息；
● 完善的保護及告警功能，包括輸入過/欠壓、輸出過壓、過溫、過流等；
● 風冷方式，風機采用溫度聯合電流控制調速，噪音小，可靠性高；
● 內置防反接保護，支持帶電熱拔插。
二、英可瑞GF22030/GF22040系列整流模塊技術指標

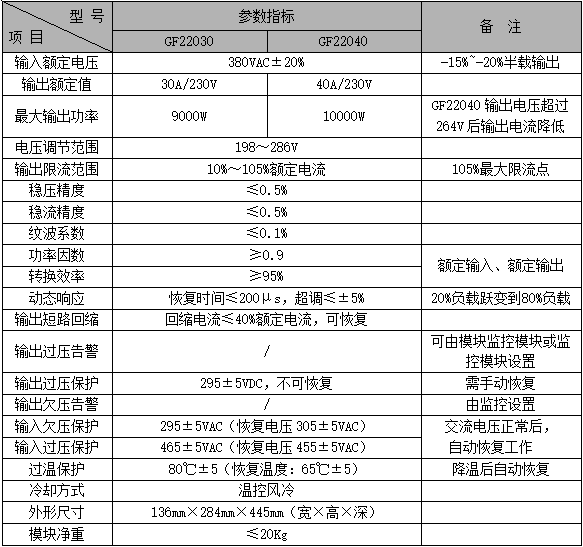

表1 GF22030/GF22040系列模塊技術指標表
3 英可瑞GF22030/GF22040系列整流模塊外型結構與接口
3.1 外形結構

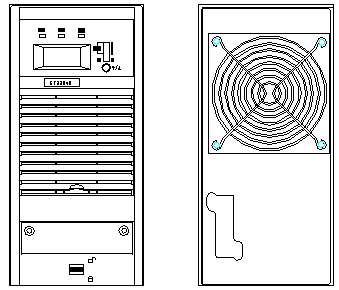

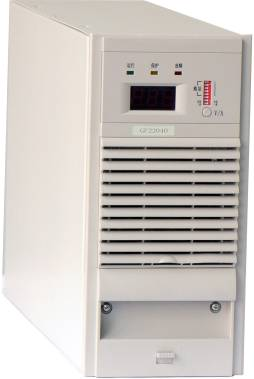

圖1 模塊外形圖 圖2 模塊前后視圖
3.2 輸入輸出的接口
GF22030/GF22040高頻整流模塊的輸入、輸出的各種信號都要通過其后面的航空插座連接，如圖3所示，各腳的定義如表2所示:

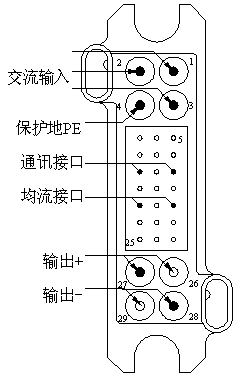

圖3 航空組件定義圖

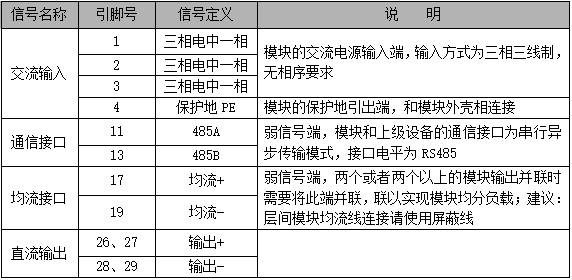

表2 整流模塊插座定義表
注意:
1、為了保障安全，請確保將交流輸入中的保護地PE端與大地正確連接；
2、為了保障系統的可靠性，每個模塊的三相交流輸入必須單獨配置進線空開。
