GF22020-9系列智能風冷模塊操作說明書
索引：GF22020-9,GF22020-9充電模塊,直流屏充電模塊 發布日期：2022-10-24
GF22020-9直流屏風冷模塊操作說明
連接好電源和負載，將模塊正確插入托架，上電后等待5秒鐘左右，模塊啟動完成，在無故障的情況下，面板上中僅綠色工作指示燈在閃爍，表示模塊處于正常的工作狀態。
1、GF22020-9充電模塊工作狀態參數查詢
LED顯示當前的輸出電壓，通過按動切換開關，可以查看模塊當前的其他工作參數。
當存在故障時，模塊的故障燈開始閃爍，各燈的工作定義如表1所示：

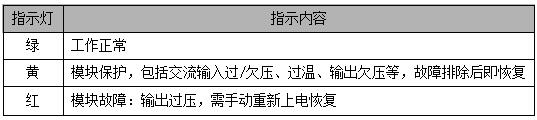

表1 工作指示燈定義表
顯示故障時，LED顯示各個故障代碼，故障代碼與具體故障對應如表2所示:

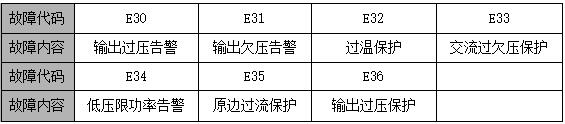

表2 故障代碼說明表
注意:
1.1 交流輸入電壓低于323VAC時，模塊限功率輸出，最大輸出電流10A。
1.2 出現保護時，模塊會自動關斷輸出，其中輸出過壓保護具有自鎖功能，確認無故障后須重新上電才能恢復；其它保護在故障排除后（模塊帶電）立即恢復。
2、GF22020-9充電模塊手動調壓按鈕
面板上部左側嵌入的兩個按鍵用來調整模塊在手動狀態下的輸出電壓。按一下左邊按鈕輸出電壓降低1V，按一下右邊按鈕輸出電壓升高0.5V。注意只有在手動控制方式下，調節此按鍵才起作用。
3、GF22020-9充電模塊撥碼開關
撥碼開關用于選擇控制方式和模塊通信地址。其定義如圖1所示:
圖1 模塊地址及手動設置撥碼開關
(1) 控制方式選擇撥碼
撥碼開關最左邊一位為控制方式選擇撥碼，用于選擇模塊的控制方式為自動控制還是手動控制。撥上為自動控制方式，撥下為手動控制方式，如圖所示。
在自動控制方式下，模塊的輸出電壓、限流點、開關機均由監控模塊進行控制，人工無法進行干預。如果模塊連接到合閘母線上對電池進行充電，一般應設置為自動控制方式。
在手動控制方式下，模塊的輸出電壓由上述介紹的手動調壓按鈕進行調節。模塊的輸出電壓、限流點和開關機等均不受監控模塊控制，但可以將模塊的運行參數上報給監控模塊。如果模塊連接到控制母線上，則模塊需輸出單一的穩定電壓，此時應將模塊設置為手動狀態，模塊的輸出電壓由手動調壓按鈕調節，限流點全部放開，為105%。
注意:
手動調壓按鈕可使充電模塊輸出電壓最高達到286V，因此在系統正常時請勿隨意調節該按鍵。由于不同用戶選擇蓄電池的節數有差異，為安全起見，充電模塊的輸出在出廠時已整定在234V 浮充電壓值上。
(2) 地址識別撥碼
撥碼開關左邊第二位為廣播地址識別撥碼，用于模塊識別廣播數據包。撥到上端時，模塊認為只有地址為0xFF的數據包是廣播數據包。撥到下端時，模塊認為只有地址為0xFE的數據包是廣播數據包。
(3) 地址設置撥碼
撥碼開關右邊四位為模塊通信地址設置撥碼，用于設置模塊的通信地址。在模塊上設置的通信地址為二進制數，每一位撥碼向上撥代表二進制數0，向下撥代表二進制數1。四位地址設置撥碼中最左邊一位為最低位，最右邊一位為最高位。
模塊的地址設置撥碼為4位，因此模塊的地址設置范圍為0～15，也就是說，連接到監控模塊的同一個串口上的模塊數最大為16個。模塊地址是監控模塊識別各充電模塊的唯一標志，同一系統中模塊的地址設置不能相同。對于同一個模塊，模塊通信地址設置必須與監控模塊中的模塊地址設置相同，否則將出現通信異常。

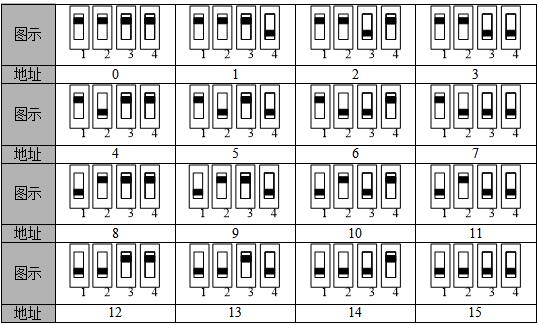

表3 撥碼開關設置
