GF22020-9系列智能風冷模塊產品特點、技術指標及結構說明
索引：GF22020-9,直流屏充電模塊,GF22020-9充電模塊 發布日期：2022-10-19
GF22020-9/GF11030-9高頻整流模塊采用全橋LLC諧振軟開關技術，效率高；采用無源PFC技術，功率因數高；采用自冷和風冷相結合的散熱方式，在輕載時自然冷卻，符合電力系統的實際運行情況，散熱風扇采用溫度聯合電流控制模式，噪音低，風扇壽命長。
一、GF22020-9充電模塊主要特點
● 輸入電壓工作范圍寬：304VAC～456VAC；
● 采用先進的LLC諧振高頻軟開關技術，效率大于94%；
● 內置短路回縮保護，即使模塊輸出長期處于短路狀態也不致?lián)p壞；
● 采用LED顯示，可查詢模塊的電壓、電流、地址及故障信息；
● 完善的保護及告警功能，包括輸入過/欠壓、輸出過壓、過溫、過流等；
● 風冷方式，風機采用溫度聯合電流控制調速，噪音小，可靠性高；
● 內置防反接保護，支持帶電熱拔插。
二、GF22020-9直流屏電力電源模塊技術指標

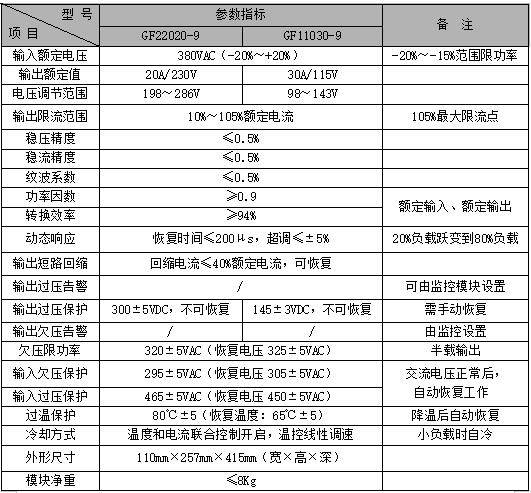

表1 GF22020-9系列模塊技術指標表
三、GF22020-9外形結構與接口
1、外形結構
圖1 模塊外形圖

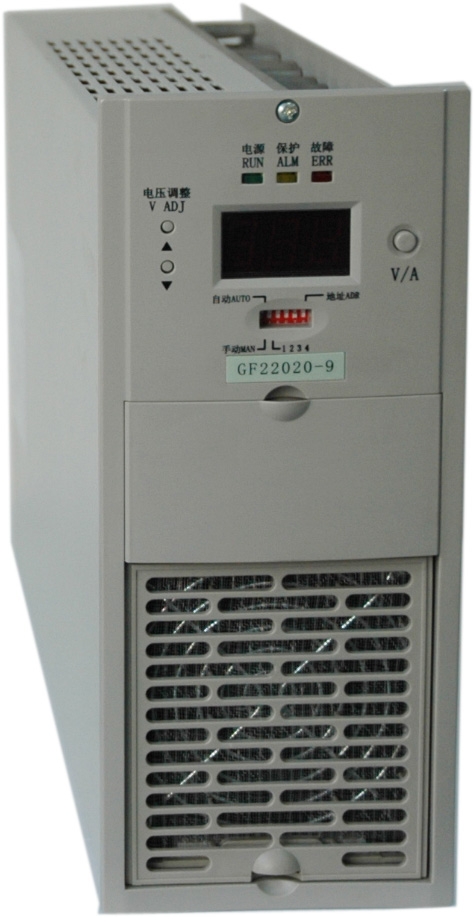

圖2 模塊前后視圖
2、輸入輸出的接口
圖3 航空組件定義圖

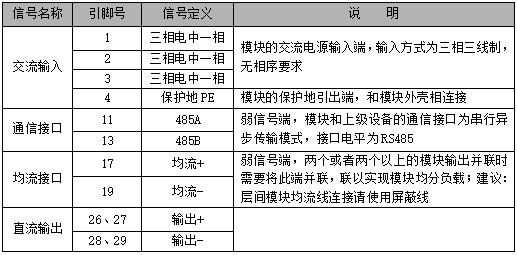

表2 整流模塊插座定義表
注意:
1、為了保障安全，請確保將交流輸入中的保護地PE端與大地正確連接；
2、為了保障系統的可靠性，每個模塊的三相交流輸入必須單獨配置進線空開。
更多變電站風冷充電模塊產品資料， 敬請關注西安廣深直流屏技術服務中心。
