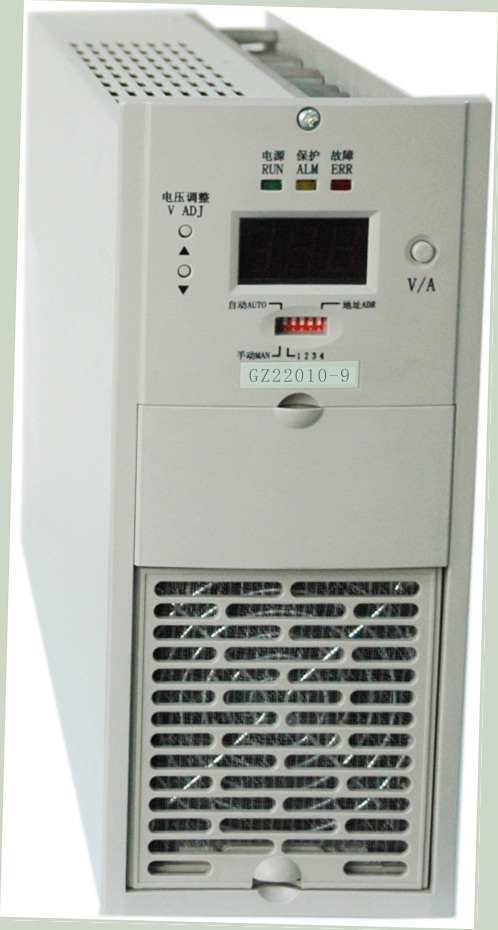

GF22010-9系列半自冷模塊
索引：GF22010-9,直流屏充電模塊,GF22010-9充電模塊 發布日期：2022-10-10
GF22010-9系列產品采用自冷和風冷相結合的散熱方式，在輕載時自然冷卻，符合電力系統的實際運行情況。采用諧振軟開關技術，效率高；采用無源PFC技術，功率因數高，符合DL/T 781-2001中三相諧波標準。
GF22010-9系列模塊包括：GF22010-9（220V/10A）和GF11020-9（110V/20A）。
1、主要特點
● 輸入電壓工作范圍寬：304VAC～475VAC；
● 采用先進的移相諧振高頻軟開關技術，效率大于90%；
● 內置短路回縮保護，即使模塊輸出長期處于短路狀態也不致?lián)p壞；
● 采用LED顯示，可查詢模塊的電壓、電流和故障信息；
● 完善的保護及告警功能，包括輸入過/欠壓、輸出過壓、過溫、過流等；
● 自然冷卻與風冷結合方式；
● 散熱風扇溫控線性調試，工作噪音低，風扇壽命長；
● 內置風扇網罩，防塵設計；
● 完善的EMI設計，符合相關標準；
● 內置防反接保護，支持帶電熱拔插；
● 面板外框加沿設計，有效消除面板開孔誤差所引起的縫隙；
2、技術指標

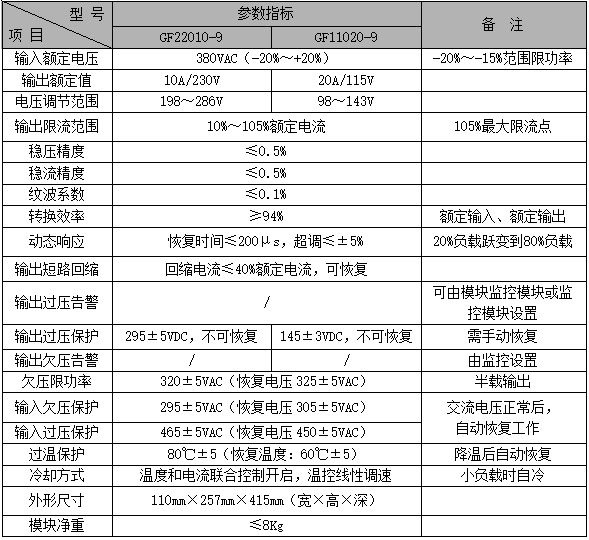

表1 GF22010-9系列模塊技術指標表
3、外形結構與接口
3.1、外形結構
圖1 模塊外形圖 圖2模塊前后視圖
3.2、輸入輸出接口
GF22010-9系列模塊的輸入、輸出的各種信號都要通過其后面的航空插座連接，如圖3所示，各腳的定義如表2所示:
圖3 航空組件定義圖

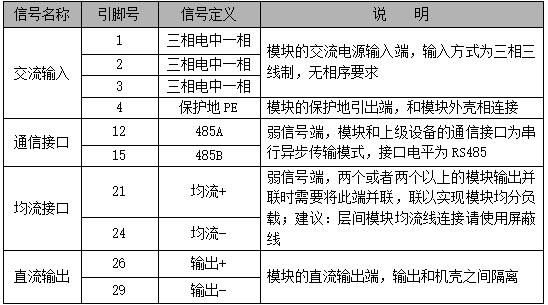

表2 GF22010-9系列模塊插座定義表
注意:
１、為了保障安全，請確保將交流輸入中的保護地PE端與大地正確連接；
2、為了保障系統的可靠性，每個模塊的三相交流輸入必須單獨配置進線空開。
