ZHDY-3變電站電源綜合測量單元說明
索引：ZHDY-3,變電站電源,變電站綜合測量單元 發布日期：2022-09-28
1、ZHDY-3變電站電源綜合測量單元簡介
ZHDY-3單元負責采集直流系統中必要的數據量，并通過RS485接口將數據上傳到監控主機。
ZHDY-3主要功能如下：
A、交流測量：檢測2路三相交流電壓。
B、直流測量：檢測3路直流電壓，2路電流，1路溫度。
C、開關量輸入：檢測24路開關量輸入。
D、開關量輸出：提供8路開關量輸出，其中K1、K2、K3可用于控制5/7級硅鏈。
2、ZHDY-3裝配圖與接線表

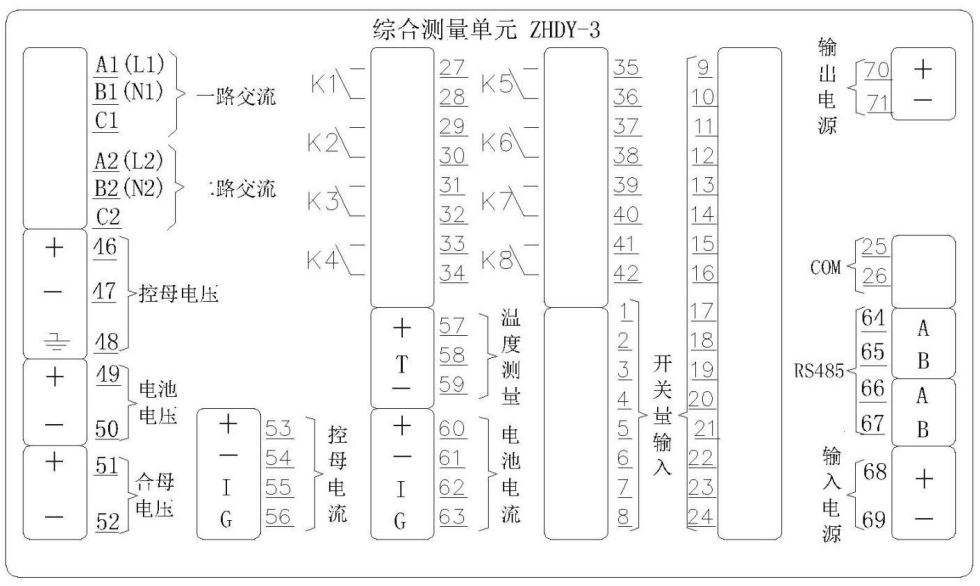

圖1：ZHDY-3 裝配圖
3、 ZHDY-3接線表
表1：ZHDY-3接線表
4、 ZHDY-3端口定義表

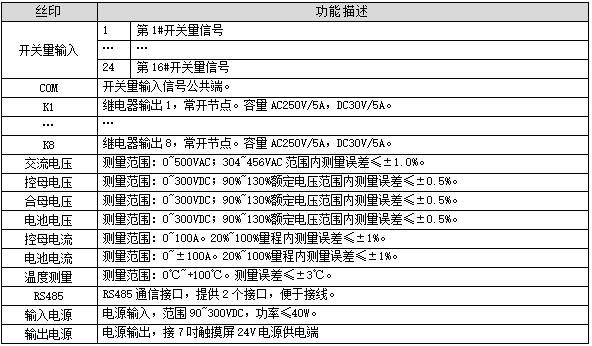

表2：ZHDY-3端口定義表
5、 電流傳感器接線
ZHDY-3采用閉環型霍爾電流傳感器進行電流采樣，閉環型霍爾電流傳感器具有良好的線性度及精度，低漂移，響應時間快、頻帶寬，原、副邊之間高度絕緣。穿孔結構，無插入損耗，外殼符合UL94-V0標準。
圖2為電流傳感器接線示意圖。

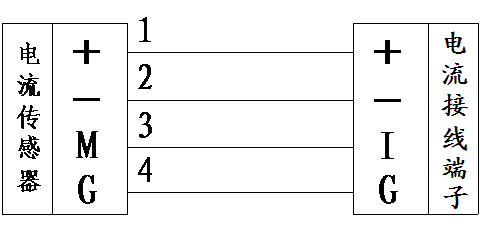

圖2：電流傳感器接線示意圖
6、 電池溫度檢測
溫度傳感器為已做好的成品，使用時將溫度傳感器端子接到“溫度測量”采樣端口即可。
7、 開關量輸入檢測
ZHDY-3開關量輸入檢測使用光耦隔離檢測技術，檢測24路開關量輸入。開關量輸入節點要為無源節點。ZHDY-3標示有“開關量輸入”的接線端子的1~24針為1~24號開關量輸入，標示有“COM”的接線端子為開關量輸入的公共端。圖3為開關量輸入接線示意圖。
圖3：開關量輸入接線示意圖
8、 開關量輸出
ZHDY-3提供8個開關量輸出，繼電器結點容量AC250V/5A，DC30V/5A。8個開關量輸出的分別標示為K1~K8。開關量輸出定義由監控主機決定。其中K1、K2、K3可用于硅鏈控制。K4~K8用于自定義告警輸出。圖4為控制7 級硅鏈?zhǔn)疽鈭D，圖5為控制5級硅鏈?zhǔn)疽鈭D。

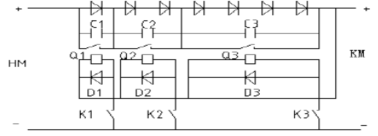

圖4：控制7級硅鏈?zhǔn)疽鈭D

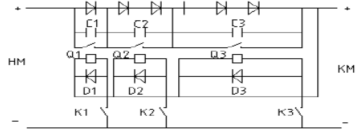

圖5：控制5級硅鏈?zhǔn)疽鈭D
9、 注意事項
(1) ZHDY-3采集交流電壓、直流電壓，這些采集量信號強，容易產生干擾，走線要分別走線，不能與其他數據線混在一起。
(2) 盡管ZHDY-3在設計時采取了防信號誤接措施，但是在接通之前，還是有必要仔細確認接線，以防止危險。
(3) 系統中有其他絕緣測試設備或者進行設備耐壓測試時，要將“控母電壓”采樣端子48號針與大地的連接斷開。
(4) 在通電之前，仔細檢查電流傳感器接線，發現電流傳感器溫度高，應立即斷開電源，檢查接線。注意電流傳感器原邊電流方向。
(5) 電流傳感器供電電源不能用做其他設備的供電電源。
(6) 溫度傳感器已經做好線，如果需要重新接線，一定要注意正確接線。溫度傳感器接口信號線之間不能短路，不能與其他設備的溫度信號連接。
(7) RS485A與監控主機RS485A連接，RS485B與監控主機RS485B連接。
(8) 為防止交流電壓測量值在交流告警點附近出現頻繁告警，在判斷時增加了5V的判斷閾值。例如：設置交流過壓告警值為420V，交流電壓超過420V，監控報出交流異常告警，只有交流電壓下降到415V以下時，交流異常告警才解除。
(9) 只有1 路交流電時，交流電壓采樣接入交流1 路端口。
(10) 監控系統不提供交流接觸器，用戶根據使用情況自行選擇。
(11) 使用交流互投時，交流1 路的投切一定要用K9 控制，交流2 路的投切一定要用K10控制，否則控制將會出現混亂。。在ZHCL-3 上印著“交流1 路”“交流2 路”標識的端口是交流電壓測
(12) 上印著“K9”“K10”標識的端口是交流互投接線端

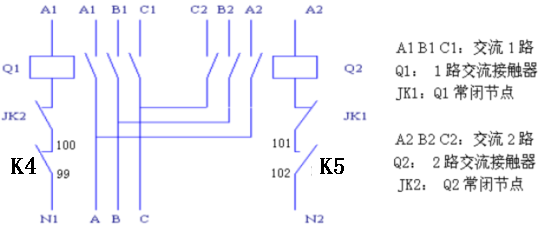

圖6：交流互投原理示意圖
交流上電時，K4、JK2 是常閉節點，Q1 線圈加上交流電，Q1 吸合，交流1 路投入工作，Q1 吸合的同時，JK1 斷開，實現交流互鎖。
當交流1 路出現異常時，K4斷開，Q1 線圈斷電，Q1 斷開，交流1 路切除，同時JK1 吸合；
經過4~6 秒鐘后，此時，如果交流2 路正常，K5吸合，Q2 線圈加上交流電，Q2 吸合，交流2 路投入工作，Q2 吸合的同時，JK2 斷開。
