JK0608-C直流屏監控主機設置說明
索引：直流屏廠家,JK0608-C監控,直流屏監控 發布日期：2022-09-26

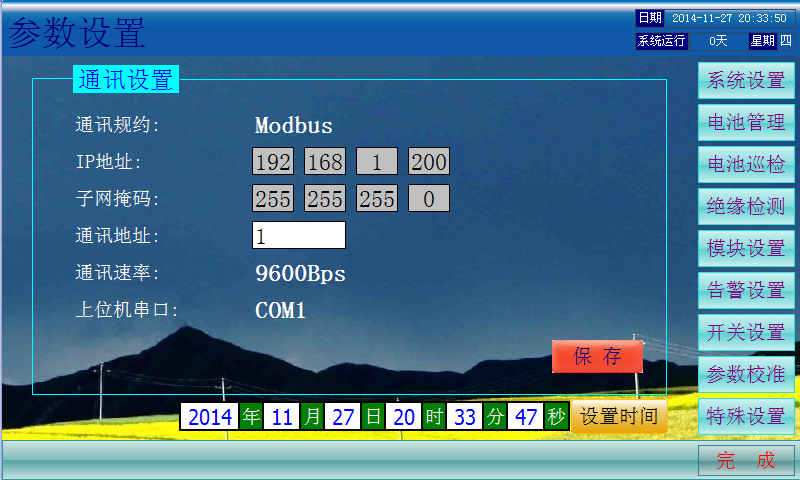

圖1：參數設置
點擊主界面的“參數設置”，輸入密碼后，進入參數設置界面。
參數設置這界面可設置通訊規約，IP地址，子網掩碼（此設置只限于網口通訊時用）。
注意：輸入用戶密碼時不可修改“參數校準”，只有超級用戶可修改“參數校準”。
系統時間的調整可能會導致充電管理時間控制出現大的誤差，所以盡量避免大幅度的修改時間，正常使用應在第一次使用時設置好系統時間。所有的設置必須在參數界面點擊“保存”后才生效。
1、 參數設置-系統設置

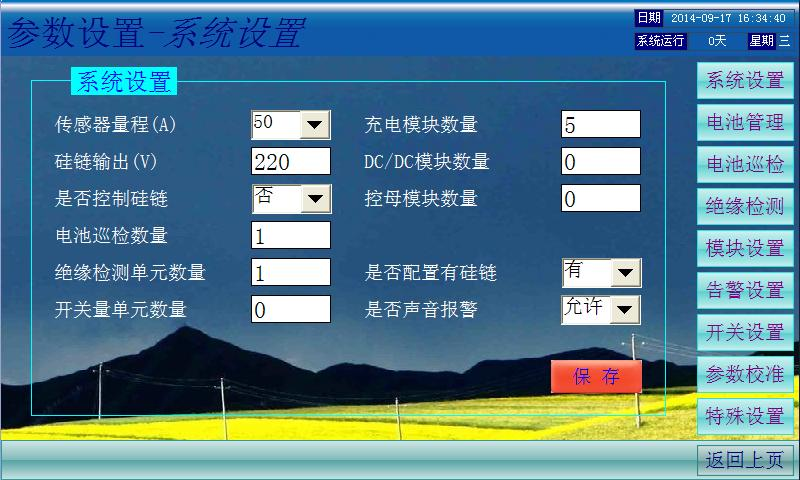

圖2：系統設置
點擊參數設置界面的“系統設置”，進入系統設置界面。
系統設置中可設置當前系統的電源模塊和底層模塊的數量及底層模塊的部分參數。
注意：當系統設置里“是否控制硅鏈”項，選擇“是”時，K1,K2,K3在“開關設置”界面的配置無效。
2、 電池管理設置

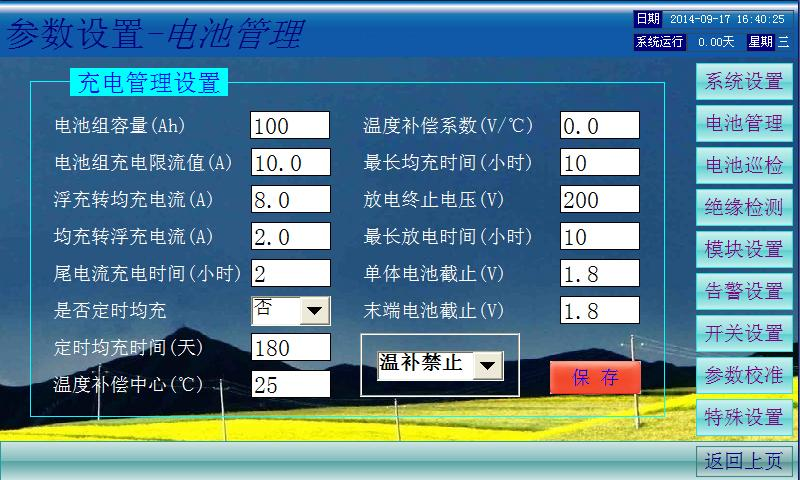

圖3：電池管理設置
點擊參數設置界面的“電池管理”，進入電池管理設置界面。
該界面可以配置系統的充電參數。
◆ 電池組充電限流：
該參數配置充電的最大電流，如果設置的(模塊數量×模塊額定電流)小于此值時系統的實際充電電流為(模塊數量×模塊額定電流)。
◆ 浮充轉均充電流：
該電流配置充電過程由浮充階段轉均充階段的閾值電流。當系統充電電流超過此值后狀態改變。
◆ 均充轉浮充電流：
該電流配置充電過程由均充階段轉尾充階段的閾值電流。當系統充電電流小于此值3小時后狀態改變。
◆ 尾電流充電時間：
該參數配置尾充的時間，當尾充時間到時系統轉為浮充狀態。
◆ 是否定時均充：
該參數配置當系統處于浮充狀態并保持的時間超過設置的“定時均充時間”時是否強制系統轉換為均充狀態對電池進行補電。
◆ 定時均充時間：
僅在開啟定時均充功能時有效。
◆ 溫補，溫補系數：
選擇“溫補允許”，啟動時對浮充階段的輸出電壓進行溫度補償。
溫度補償系數為f；當前溫度為TCUR；設置溫補中心溫度為TSET；
當前設置浮充電壓為VF；
補償電壓為VF=VF+( TSET -TCUR)×f；
◆ 最長均充時間：
該參數配置均充階段的最大時間，如果保持均充狀態超過此時間將立即轉為浮充狀態。
◆ 單體電池截止電壓：
該參數配置單體電池的放電截止電壓，放電時單體電壓小于等于該閥值時停止放電。
◆ 末端電池截止電壓：
該參數配置末端電池的放電截止電壓，放電時單體電壓小于等于該閥值時停止放電。
◆ 放電終止電壓：
該參數配置處于放電狀態時，電池電壓低于該值并保持20S后轉為浮充狀態，開始進入充電管理階段。
◆ 最長放電時間：
該參數配置最長的放電時間，當電池放電時間超過此時間時強制轉換為浮充狀態，開始進入充電管理階段。
3、 電池巡檢設置
圖4：電池巡檢設置
點擊參數設置界面的“電池巡檢”，進入電池巡檢設置界面。
該界面可以配置電池巡檢參數。
◆ 電池巡檢類型：
該參數配置巡檢模塊的型號
注意：暫時只能選擇BAT001（24）。
◆ 電池只數：
配置系統中每組電池的電池數量。
◆ 單只過壓：
配置單節電池過壓告警的閾值電壓。
◆ 單只欠壓：
配置單節電池欠壓告警的閾值電壓。
◆ 末端電池：
該選項只適用于BAT-24
◆ 末端過壓：
配置末端電池的過壓告警值。
◆ 末端欠壓：
配置末端電池的欠壓告警值。
4、 絕緣監測設置
此設置功能暫不開放。
5、 模塊設置
圖5：模塊設置
點擊參數設置界面的“模塊設置”，進入模塊設置界面。該界面可以配置模塊參數。
注意：請按照實際的模塊參數配置額定電壓，額定電流，過欠壓告警電壓。按照實際的充電參數配置均浮充電壓。
6、 告警設置

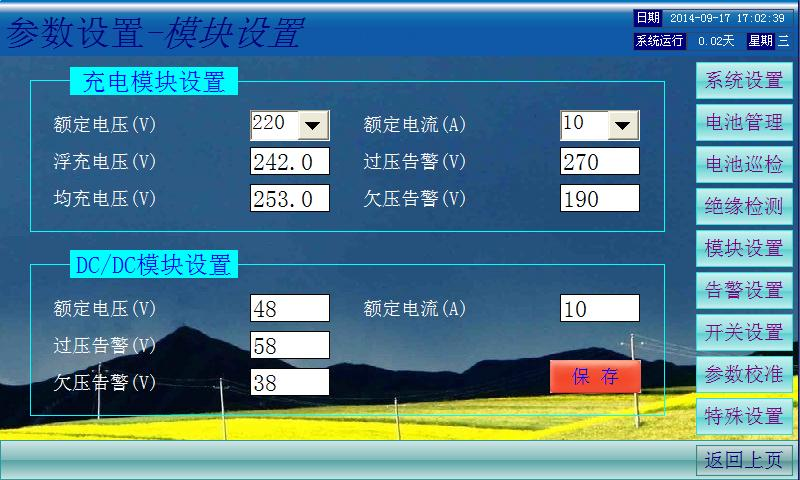

圖6：告警設置
點擊參數設置界面的“告警設置”，進入告警設置界面。
該界面可以配置告警參數。
◆ 交流過欠壓：
該參數配置綜合測量采樣的交流電壓過欠壓告警值。
◆ 控母過欠壓
該參數配置綜合測量采樣的控母電壓過欠壓告警值
◆ 合母過欠壓
該參數配置綜合測量采樣的合母電壓過欠壓告警值
◆ 電池過欠壓
該參數配置綜合測量采樣的電池組電壓過欠壓告警值
◆ 電池過流
該參數配置綜合測量采樣的電池組電流告警值
注意：請按照合理配置這些參數保證告警系統運行的可靠性。
7、 開關設置
圖7：開關設置界面
點擊參數設置界面的“開關設置”，進入開關設置。該界面可實時顯示開關量輸出狀態。
◆ 開關量輸出配置：
該界面可以配置開關量輸出參數。點擊下拉框選擇對應的選項即可配置。

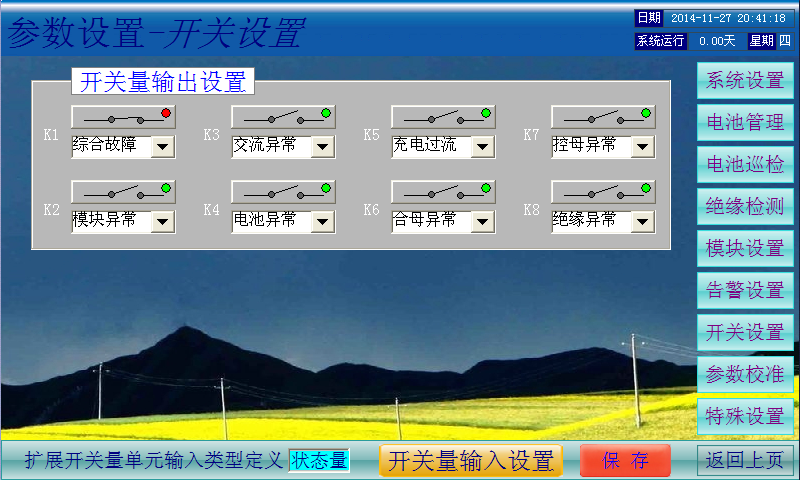

圖8：開關量輸出設置
注意：當系統設置里配置控制硅鏈時，K1,K2,K3在該界面配置無效。
◆ 開關量輸入配置：
點擊開關設置界面的“開關量輸入設置”，進入開關量輸入設置界面。

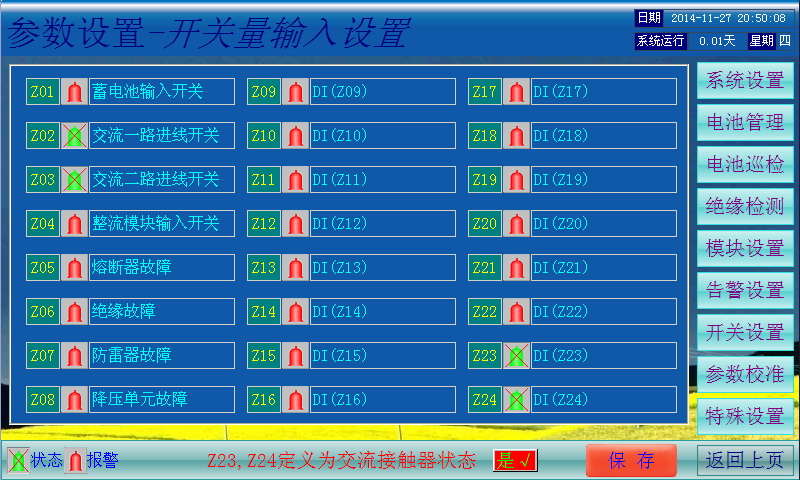

圖9：開關量輸入設置1

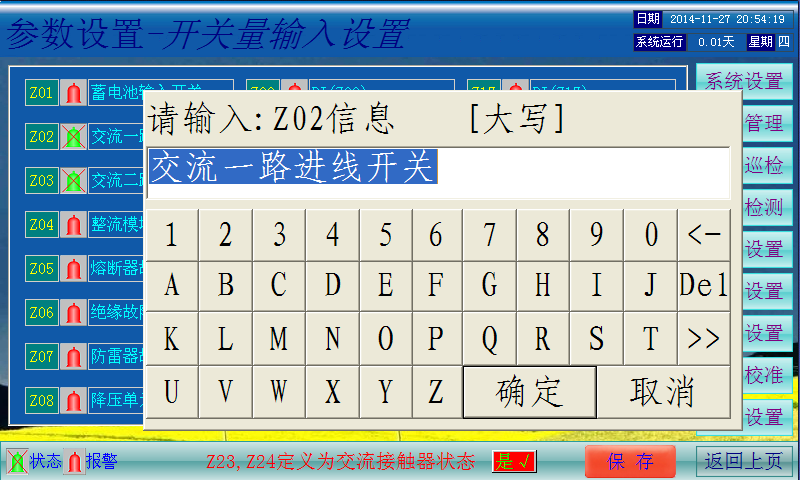

開關量可自定義開關量界面顯示信息。點擊對應單元格可彈出編輯對話框，在對話框中可修改開關量為自定義名稱。
每個輸入量都可配置為狀態量或告警量，只需在相應開關量的“警鐘”圖標上進行點擊即可切換。
圖10：開關量輸入設置2
◆ 特殊設置：
點擊參數設置界面的“特殊設置”，通過“用戶登錄”界面選擇用戶名為“超級用戶”并輸入正確的密碼即可進入“特殊設置”界面。

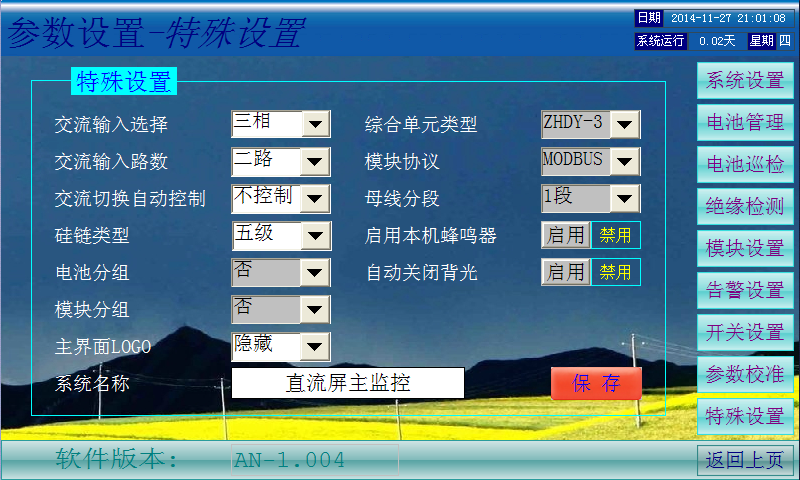

圖11：特殊設置
該界面可以配置告警參數。
◆ 交流輸入選擇：
可選擇1路或2路及三相或單相輸入。(需根據綜合測量單元型號及使用情況進行具體配置)
◆ 硅鏈類型
該參數配置綜合測量單元可控制輸出的硅鏈類型為五級或七級硅鏈
◆ 系統名稱：
可自定義主界面顯示的標題名稱。
