GZ22010-6/-8系列自冷模塊特點及選型配置說明
索引：GZ22010-6,GZ22010-8,直流屏充電模塊,直流屏選型 發布日期：2022-09-14
GZ22010-6/-8系列自冷采用塑膠模具面板，外形美觀；面板有安裝鎖扣，安裝方便。其中，6系列采用LCD液晶顯示，8系列采用LED數碼管顯示。系列產品共四種：

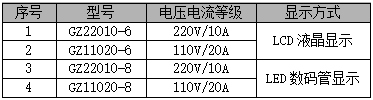

表1 GZ22010-6/-8系列模塊選型表
一 GZ22010-6/-8系列直流屏自冷模塊主要特點
● 采用先進的移相諧振高頻軟開關技術，效率大于92%；
● 內置短路回縮保護，即使模塊輸出長期處于短路狀態也不致?lián)p壞；
● 采用LCD（或LED）顯示，可查詢模塊的電壓、電流、地址及故障信息；
● 完善的保護及告警功能，包括輸入過/欠壓、輸出過壓、過溫、過流等；
● 自冷方式，工作時可聞噪聲不高于40db；
● 內置防反接保護，支持帶電熱拔插；
● 面板外框加沿設計，有效消除面板開孔誤差所引起的縫隙。
二 GZ22010-6/-8直流屏模塊技術指標

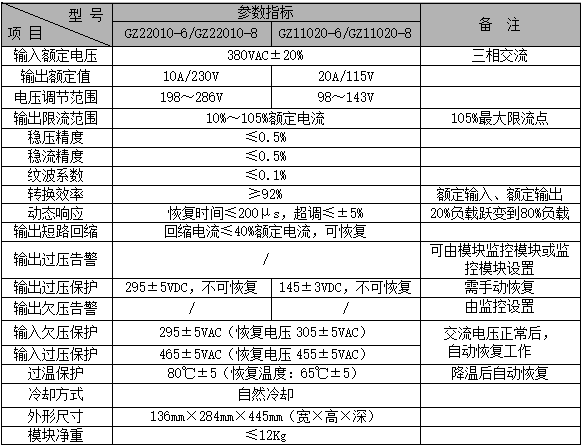

表2 GZ22010-6/-8系列模塊技術指標表
三 GZ22010-6/-8直流屏模塊選型與配置
1、模塊散熱設計
模塊采用自冷方式，在設計電力電源系統時，需要進行模塊的散熱風道設計。即在安排模塊位置時，應該保證模塊上下散熱風道的暢通，模塊底部必須保留15～20cm 進風口。
注意:
嚴禁將模塊水平安裝到系統上！
2、模塊電源配電設計
為了方便充電模塊的單個維護，模塊交流輸入進線處應分別設置單獨的空氣開關。模塊不應直接連接到系統交流母線上，推薦空開額定容量為10A。
3、轉接板設計
整流模塊配置有一套航空組件（航空組件定義如圖1所示），用戶自行組裝。配件清單如表3所示（對應一個模塊）。
航空組件上的轉接板RZ10H9X2上，J2和J3是模塊間的通訊/均流連接口，用4P電纜線連接在一起即可；J1為2位鳳凰端子連接器，用來與上位機通訊接口的連接；JP1是一個3位的跳針，用于設置系統485通訊口的匹配電容（電容量為0.1uF），出廠默認設置為跳針帽在“OFF”位置，對于一套系統，設置其中一個轉接板跳針的跳針帽到“ON”位置。

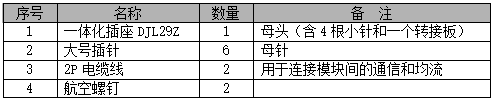

表3 模塊轉接板組件清單
圖1 航空組件定義圖
用戶設計托架結構時，托架上對應航空插座開孔尺寸如圖2所示。
圖2 航空插座開孔圖（單位：mm）
注意:
一套系統中，航空組件轉接板上的跳針帽只能有一個設置到“ON”位置。
四 GZ22010-6/-8模塊裝配尺寸
圖3 模塊尺寸圖（單位mm）
