GZ22005-9系列自冷整流模塊介紹手冊
索引：GZ22005-9,直流屏模塊,自冷整流模塊 發布日期：2022-09-05
電力電源模塊按電壓等級分為兩類：220V電壓等級和110V電壓等級。本文主要介紹GZ22005-9系列自冷模塊。
GZ22005-9系列自冷模塊產品介紹
GZ22005-9系列自冷模塊采用LLC全橋諧振軟開關技術，效率高；采用一體化航空插座，安裝方便。包括GZ22005-9（220V/5A）和GZ11010-9（110V/10A）兩種。
一、主要特點
● 采用LLC諧振軟開關技術，效率大于94%；
● 內置短路保護，即使模塊輸出長期處于短路狀態也不致損壞；
● 采用LED顯示，可查詢模塊的電壓、電流、地址及故障信息；
● 完善的保護及告警功能，包括輸入過/欠壓、輸出過壓、過溫、過流等；
● 自冷方式，工作時可聞噪聲不高于40db；
● 內置防反接保護，支持帶電熱拔插。
二、技術指標

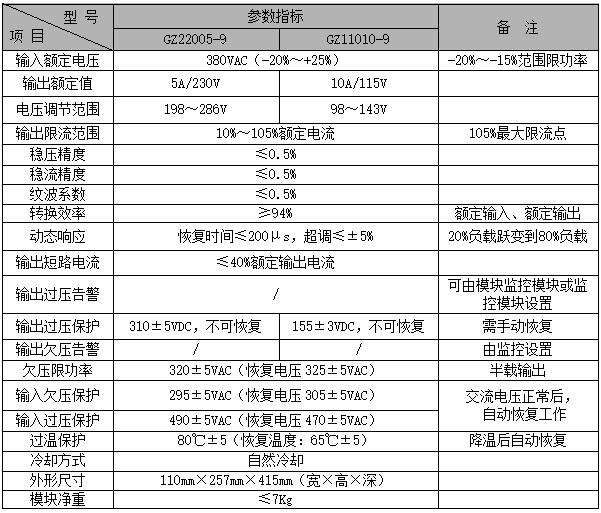

表1 GZ22005-9系列模塊技術指標表
三、外形結構與接口
1、外形結構
圖1模塊外形圖 圖2模塊前后視圖
2、輸入輸出接口
GZ22005-9系列模塊的輸入、輸出的各種信號都要通過其后面的航空插座連接，如圖3所示，各腳的定義如表2所示:
圖3 航空組件定義圖

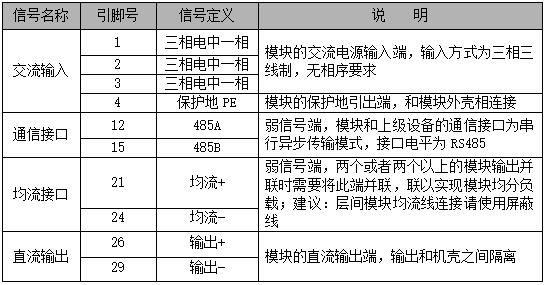

表2 GZ22005-9系列模塊插座定義表
注意:
為了保障安全，請確保將交流輸入中的保護地PE端與大地正確連接；
四、操作說明
連接好電源和負載，將模塊正確插入托架，上電后等待5秒鐘左右，模塊啟動完成，在無故障的情況下，面板上僅綠色工作指示燈在閃爍，表示模塊處于正常的工作狀態。
1、工作狀態參數查詢
LED顯示當前的輸出電壓，通過按動切換開關，可以查看模塊當前的其他工作參數。
當存在故障時，模塊的故障燈開始閃爍，各燈的工作定義如表3所示：

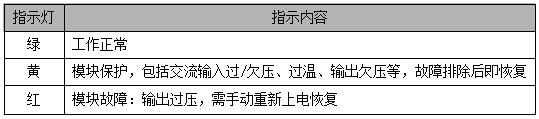

表3 GZ22005-9系列模塊工作指示燈定義表
顯示故障時，LED顯示各個故障代碼，故障代碼與具體故障對應如表4所示:

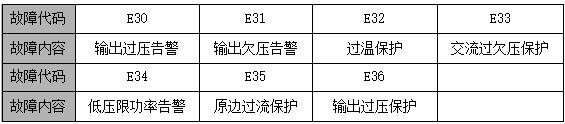

表4 GZ22005-9系列模塊故障代碼說明表
注意:
（1）交流輸入電壓低于323VAC時，模塊限功率輸出，最大輸出功率為650W。
（2）出現保護時，模塊會自動關斷輸出，其中輸出過壓保護具有自鎖功能，確認無故障后須重新上電才能恢復；其它保護在故障排除后（模塊帶電）立即恢復。
2、手動調壓按鈕
面板上部左側嵌入的兩個按鍵用來調整模塊在手動狀態下的輸出電壓。按一下左邊按鈕輸出電壓降低1V，按一下右邊按鈕輸出電壓升高0.5V。注意只有在手動控制方式下，調節此按鍵才起作用。
3、撥碼開關
撥碼開關用于選擇控制方式和模塊通信地址。其定義如圖4所示:
圖4 模塊地址及手動設置撥碼開關
(1) 控制方式選擇撥碼
撥碼開關最左邊一位為控制方式選擇撥碼，用于選擇模塊的控制方式為自動控制還是手動控制。撥上為自動控制方式，撥下為手動控制方式，如圖4所示。
在自動控制方式下，模塊的輸出電壓、限流點、開關機均由監控模塊進行控制，人工無法進行干預。如果模塊連接到合閘母線上對電池進行充電，一般應設置為自動控制方式。
在手動控制方式下，模塊的輸出電壓由上述介紹的手動調壓按鈕進行調節。模塊的輸出電壓、限流點和開關機等均不受監控模塊控制，但可以將模塊的運行參數上報給監控模塊。如果模塊連接到控制母線上，則模塊需輸出單一的穩定電壓，此時應將模塊設置為手動狀態，模塊的輸出電壓由手動調壓按鈕調節，限流點全部放開。
注意:
手動調壓按鈕可使充電模塊輸出電壓最高達到286V，因此在系統正常時請勿隨意調節該按鍵。由于不同用戶選擇蓄電池的節數有差異，為安全起見，充電模塊的輸出在出廠時已整定在234V 浮充電壓值上。
(2) 地址識別撥碼
撥碼開關左邊第二位為廣播地址識別撥碼，用于模塊識別廣播數據包。撥到上端時，模塊認為只有地址為0xFF的數據包是廣播數據包。撥到下端時，模塊認為只有地址為0xFE的數據包是廣播數據包。
(3) 地址設置撥碼
撥碼開關右邊四位為模塊通信地址設置撥碼，用于設置模塊的通信地址。在模塊上設置的通信地址為二進制數，每一位撥碼向上撥代表二進制數0，向下撥代表二進制數1。四位地址設置撥碼中最左邊一位為最低位，最右邊一位為最高位。
GZ22005-9系列模塊的地址設置撥碼為4位，因此模塊的地址設置范圍為0～15，也就是說，連接到監控模塊的同一個串口上的模塊數最大為16個。模塊地址是監控模塊識別各充電模塊的唯一標志，同一系統中模塊的地址設置不能相同。對于同一個模塊，模塊通信地址設置必須與監控模塊中的模塊地址設置相同，否則將出現通信異常。地址設置如表5

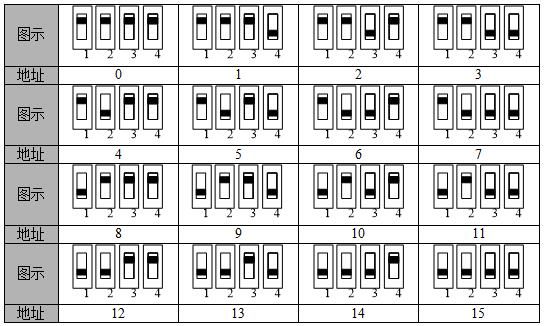

表5 撥碼開關設置
五、選型與配置
1、模塊散熱設計
模塊采用自然冷卻散熱方式，因此在設計電力電源系統時，需要進行模塊的散熱風道設計。即在安排模塊位置時，應該保證模塊上下散熱風道的暢通，模塊底部和頂部必須保留15～20cm通風口。
注意:
嚴禁將模塊水平安裝到系統上！設計機柜時，請考慮模塊散熱風道設計。
2、轉接板設計
整流模塊配置有一套航空組件（航空組件定義如圖5所示），用戶自行組裝。配件清單如表6所示（對應一個模塊）。
航空組件上的轉接板RZ10H9X2上，J2和J3是模塊間的通訊/均流連接口，用4P電纜線連接在一起即可；J1為2位鳳凰端子連接器，用來與上位機通訊接口的連接；JP1是一個3位的跳針，用于設置系統485通訊口的匹配電容（電容量為0.1uF），出廠默認設置為跳針帽在“OFF”位置，對于一套系統，設置其中一個轉接板跳針的跳針帽到“ON”位置。
圖5 航空組件定義圖

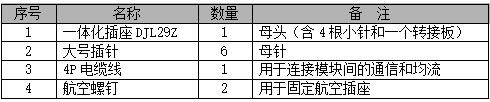

表6 模塊航空板組件清單
用戶設計托架結構時，托架上對應航空插座開孔尺寸如圖6所示。
圖6 航空插座開孔圖（單位：mm）
注意:
一套系統中，航空組件轉接板上的跳針帽只能有一個設置到“ON”位置。
六、裝配尺寸
圖7 模塊尺寸圖（單位mm）
更多電力電源整流模塊產品和維修服務，敬請聯系廣深直流屏技術服務中心。
