PMU-I20絕緣閃光繼電器
索引：PMU-I20,絕緣閃光繼電器 發布日期：2022-08-29
1、絕緣閃光繼電器結構尺寸圖
圖1 PMU-I20絕緣閃光繼電器外形圖（單位：mm）
圖2 PMU-I20絕緣閃光繼電器頂視圖
2、絕緣閃光繼電器基本功能
絕緣閃光繼電器采用精密測量電路，負責測量正負母線對地絕緣電阻，當有監測到母線絕緣不良時，產生告警；絕緣閃光繼電器內部還集成有閃光繼電器，對系統提供閃光信號：
◆可監測控母正、負母線的絕緣差值下降情況
◆絕緣電阻測量準確，測量結果不隨母線正負電壓變化而變化
◆絕緣告警阻值可設
◆適用于110V、220V兩種系統
◆閃光信號精確、穩定
◆安裝靈活方便：可采用螺釘孔固定或導軌固定
3、絕緣閃光繼電器參數特性
絕緣閃光繼電器性能參數
● 供電電源：99V~242V（DC）
● 額定功耗：≤10W
● 工作溫度：0℃~40℃
● 存儲溫度：-25℃~55℃
● 海拔高度：≤2000m
● 絕緣電阻測量精度：≤20%（額定工作電壓范圍內）
● 閃光信號啟動電流：≤5mA
● 閃光信號頻率：60±3Hz
4、絕緣閃光繼電器接口
絕緣閃光繼電器接線定義如下所示:

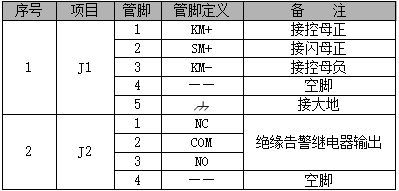

表1 PMU-I20絕緣閃光繼電器接線定義
注意：
所有接線截面積不要小于1.0mm2.
5、絕緣閃光繼電器使用說明
SW1是一個4位拔碼開關，用于設置絕緣告警阻值，其定義如表所示：
表2 拔碼開關設置
當任一母線對地絕緣電阻小于設置值時，PMU-I20面板上相應告警指示燈點亮，同時告警繼電器動作，提醒工作人員母線絕緣異常。
注意：
PMU-I20不能監測母線絕緣等值下降。
6、絕緣閃光繼電器安裝方式
兩種安裝方式：
（1）采用底板四周的4個固定孔安裝；
（2）利用中部的卡槽安裝。
