PMU-J2直流屏絕緣監測單元
索引：英可瑞,PMU-J2,絕緣監測單元,直流屏監測單元 發布日期：2022-08-24
1 、PMU-J2絕緣監測單元結構尺寸圖
圖1 PMU-J2絕緣監測單元外形圖（單位：mm）
2、絕緣監測單元基本功能
絕緣監測單元PMU-J2負責測量正負母線對地電壓及各支路對地絕緣電阻，當有監測到支路絕緣不良時，將信息上傳給監控模塊。絕緣監測單元通過RS485通信總線與系統的監控模塊進行通信。其完成的主要功能及特點如下：
● 可監測62個支路的絕緣狀況
● 正確定位絕緣不良的支路序號及正負極性
● 絕緣監測準確度高
● 可同時監測合控母支路
● 具有多種通訊協議
● 通過RS485通信總線與系統監控模塊完成數據交換
3、絕緣監測單元參數特性
監控單元性能參數
● 供電電源：85V~320V（DC）、176~264V（AC）
● 工作溫度：-5℃~40℃
● 海拔高度：≤2500m
● 監測支路數：62路
● 母線對地電壓測量誤差：±2V
● 母線對地電阻測量誤差：15％或2KΩ(母線總對地電容不大于120uF)
● 支路對地電阻測量誤差：15％或2KΩ
● 支路巡檢時間：≤2S
● 干結點輸出：1路
4、監控單元接線定義表

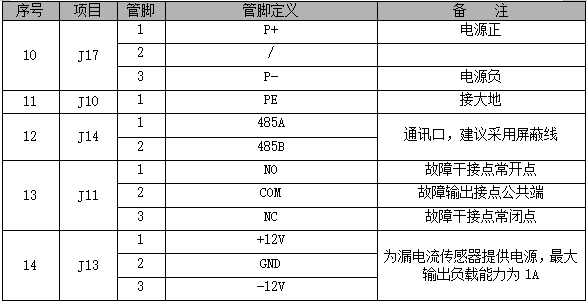

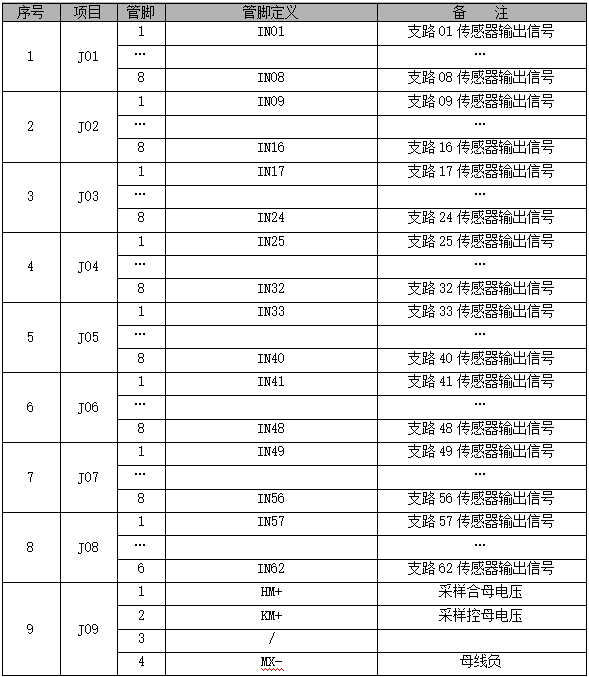

表1 PMU-J2監控單元接線定義
5、指示燈定義
在PMU-J2的面板上，有三個指示燈，一個為RUN運行指示燈，閃爍表示程序在運行；RXD為接收數據指示燈，閃爍表示J2有從RS485口上接收到數據；TXD為發送數據指示燈，閃爍表示J2有發送數據。
6、合控母支路數設定
打開面板上的小蓋板，可以看到兩個8位的拔碼開關，其中SW1第1~6位用于設置J2所測量的合母支路數量。設置方法按8421碼設置，其中第6位為最高位，第1位為最低位，拔碼開關ON狀態為0，OFF狀態為1。設置表格如下：

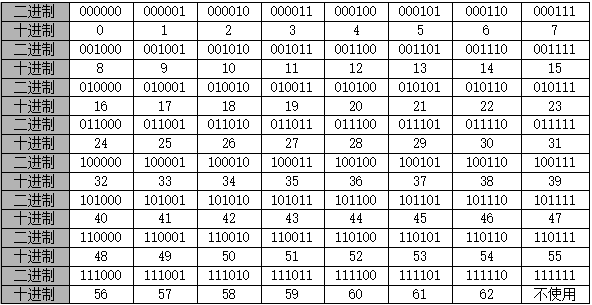

表2 拔碼開關與合母支路數的關系
注意：
本裝置要求配線時，從01支路開始先測量合母支路，所有合母支路測完后，再順序接控母支路，并且實際所接的合母支路數與SW1所設置的支路數相一致。
如實際工程無合控母分段，則要求將J09第1、2腳HM+與KM+都接到母線正上。
7、通訊協議設置

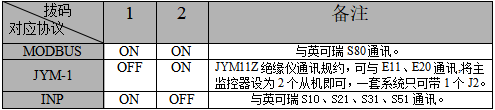

打開面板小蓋板，有一個8位的拔碼開關SW2，其中第1、2位用于設置通訊協議，共可設三種通訊協議，如下表所示，協議位改變設置后需將裝置斷電后重新上電方可生效。
8 、通訊地址設定
在裝置中SW2第3~5位用于設置PMU-J2的通訊地址，設置方法按421碼設置，其中第5位為最高位，第3位為最低位，拔碼開關ON狀態為0，OFF狀態為1。設置表格如下：
9、漏電流測量采樣傳感器
絕緣監測裝置采用微電流傳感器檢測回路的漏電流，要求每一個監測支路配置一個微電流傳感器。要求使用的微電流傳感器參數如下：
● 供電電源：±12V
● 供電電流：< 12mA
● 輸出信號幅度：±5VDC
● 量程：±10mA
注意：
微電流霍爾傳感器在安裝時請注意電流方向，一定要保證正母線的電流方向與傳感器所標示的電流方向一致。
10、干結點輸出
當監控裝置監測到有母線絕緣不良時，結點輸出J11會動作。結點容量為1A/250VAC或0.5A/30VDC。本產品所定義的常開常閉點是指在上電絕緣正常的情況下的狀態，而產品斷電及有母線絕緣異常都定義為異常狀態。
11、其他設置及注意事項
當采用JYM-1協議時，一套系統只能配1個PMU-J2，當設為JYM-1型通訊協議時，在主監控器中將從機設為2，支路數設為實際使用支路數量。
當采用MODBUS協議時，如需監測母線對地總電阻，則一套系統內最多只可配一套PMU-J2；如需配多個PMU-J2，則不能實現測量母線對地總電阻的目標。SW2第6位用于設置是否測量母線對地總電阻，當需要測量時，則將本位設為ON狀態，當不需要測量時，則設為OFF狀態；而第8位則用于設置當不需測量母線總漏電阻時，是PMU-J2是否投放機器內部的平衡電阻，本設置位的設置原則是系統只能有一個且必需有一個PMU-J2的平衡電阻處于投放狀態，其他都需置為不投入，否則系統絕緣水平將主動降低很多。本位當設為ON時，表示此J2內部的平衡電橋投入，而設為OFF時，則表示不投入。
當采用INP協議時，固定不測量母對地電阻，可并聯多個使用，需設置相關的狀態。拔碼SW2第8位于用設置PMU-J2平衡電橋是否投入，當設為ON時，表示此J2內部的平衡電橋投入，而設為OFF時，則表示不投入。每段母線必須有一個且只能有一個PMU-J2的平衡電橋設為投入狀態，其他的則需設為不投入。第7位需設為OFF狀態。
