PMU-J1絕緣監測單元
索引：PMU-J1,絕緣監測單元,英可瑞監測單元 發布日期：2022-08-22
1、英可瑞PMU-J1絕緣監測單元結構尺寸圖

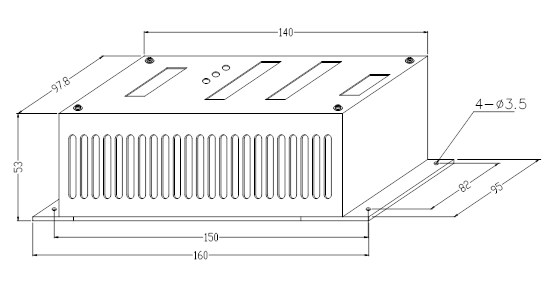

圖1 PMU-J1絕緣監測單元外形圖（單位：mm）
2、絕緣監測單元基本功能
絕緣監測單元采用八位單片機，負責測量正負母線對地電壓及各支路對地絕緣電阻，當有監測到支路絕緣不良時，將信息上傳給監控模塊。絕緣監測單元通過RS485通信總線與系統的監控模塊進行通信。其完成的主要功能及特點如下：
● 可監測30個支路的絕緣狀況
● 正確定位絕緣不良的支路序號及正負極性
● 絕緣監測準確度高
● 可同時監測合控母支路
● 監測合母支路數在0~15支路可靈活設置
● 通過RS485通信總線與系統監控模塊完成數據交換
3、絕緣監測單元參數特性
監控單元性能參數
● 供電電源：85V~320V（DC）
● 額定功耗：≤10W
● 工作溫度：-5℃~40℃
● 海拔高度：≤2500m
● 監測支路數：30路
● 干結點輸出：1路
● 絕緣強度：通信端口對機殼耐壓500VAC/1Min
其他端口對機殼耐壓2000VAC/1Min
直流端口與工作電源端口耐壓2500VAC/1Min。
監控單元接口如圖2所示:

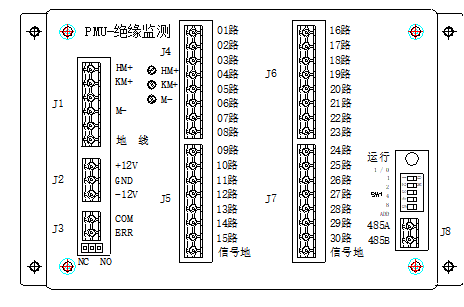

圖2 PMU-J1監控單元接口圖
監控單元接線定義如表1所示:

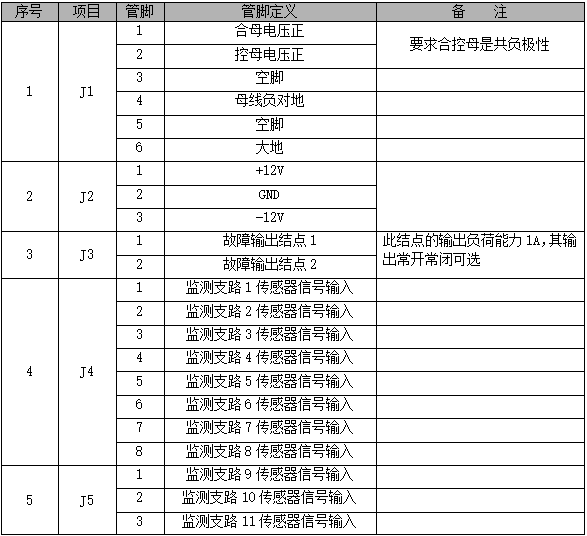

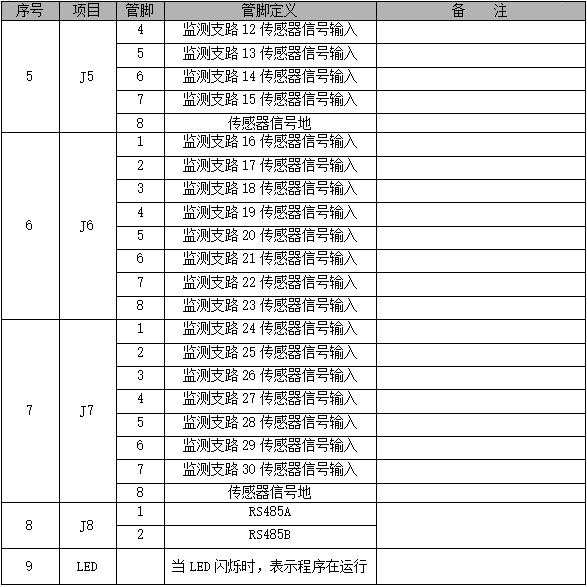

表1 PMU-J1監控單元接線定義
SW1撥碼開關設置
SW1是一個5位拔碼開關，如下圖所示。其中第5位ADDR用來設置絕緣監測裝置的通信地址，當絕緣監測只個一個時，第5位設為ON位置，當系統配有兩個絕緣監測裝置時，另一個絕緣監測裝配第5位設為OFF位置。
絕緣監測裝置可同時監測合母和控母支路，最多可調置15路合母。合母支路數可通過SW1拔碼開關第4位到第1位來設置，拔碼開關拔到ON時該位為0，拔碼開關拔到OFF時該位為1，D3~D0拔碼開關位置與設置合母支路數關系如下表所示。
注意：
用戶在配線時，要求先從檢測支路1開始接合母監測支路，接完合母監測支路后，緊接著接控母監測支路。
表2 拔碼開關與合母支路數的關系
漏電流測量采樣傳感器
絕緣監測裝置采用微電流傳感器檢測回路的漏電流，要求每一個監測支路配置一個微電流傳感器。要求使用的微電流傳感器參數如下：
● 供電電源：±12V
● 輸出信號極性：雙極性
● 輸出信號幅度：5VDC
● 量程：±10mA
微電流傳感器的安裝和接線如圖3所示，M信號輸出端接到相對應的監測支路。
注意：
微電流霍爾傳感器在安裝時請注意電流方向，一定要保證正母線的電流方向與傳感器所標示的電流方向一致。

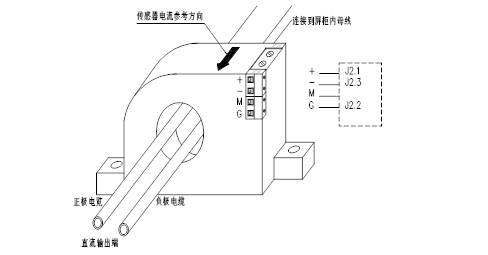

圖3 微電流霍爾傳感器安裝接線圖
如果在調試過程中，出現支路絕緣正常情況下，微電流傳感器輸出不為0V，則用萬用表測量電流霍爾傳感器的G與M端電壓，調整霍爾傳感器的“零點”電位器，直到G與M端電壓為0V。
注意：
霍爾傳感器在出廠時都已經過嚴格的測試，請不要輕易調整此電位器。
干結點輸出
當監控裝置監測到有支路絕緣不良時，結點輸出J3會動作。J3結點輸出常開與常閉輸出可通過跳線來選擇。在面板上有NC與NO兩個跳線，當NC跳線與中間點相連時，J3輸出為常閉點；當NO跳線與中間點相聯時，J3輸出為常開點。
