PMU-B4/B3電池巡檢單元說明
索引：PMU-B4,PMU-B3,電池巡檢單元 發布日期：2022-08-17
1、外形尺寸
裝置結構尺寸如下圖所示,為300mm×110mm×60mm(長×寬×高)，可以采用螺釘固定也可采用卡槽安裝方式。
圖1 PMU-B4電池巡檢外形圖
2、電池巡檢單元基本功能
電池巡檢單元采用八位單片機，負責采集兩組環境溫度、111節(或56)節單體電池電壓。電池巡檢單元通過RS485通信總線與系統的監控模塊進行通信。其完成的主要功能如下：
◆測量?jī)山M環境溫度
◆采集111個單體電池電壓
◆通過RS485通信總線與系統監控模塊完成數據交換
3、電池巡檢單元參數特性
監控單元性能參數
● 供電電源：85V~320V（DC）
● 額定功耗：≤5W
● 工作溫度：-5℃~45℃
● 海拔高度：≤2500m
● 最多單體測量數量：111只(PMU-B4),56只（PMU-B3）
● 單體電池電壓測量范圍：0~3.3VDC
● 單體電池電壓測量誤差：≤10mV
● 環境溫度測量路數：2路
● 絕緣強度：通信端口對大地耐壓500VAC/1Min，其他端口對大地耐壓2000VAC/1Min，采樣端口與工作電源端口耐壓2500VAC/1Min。
4、監控單元接口圖定義

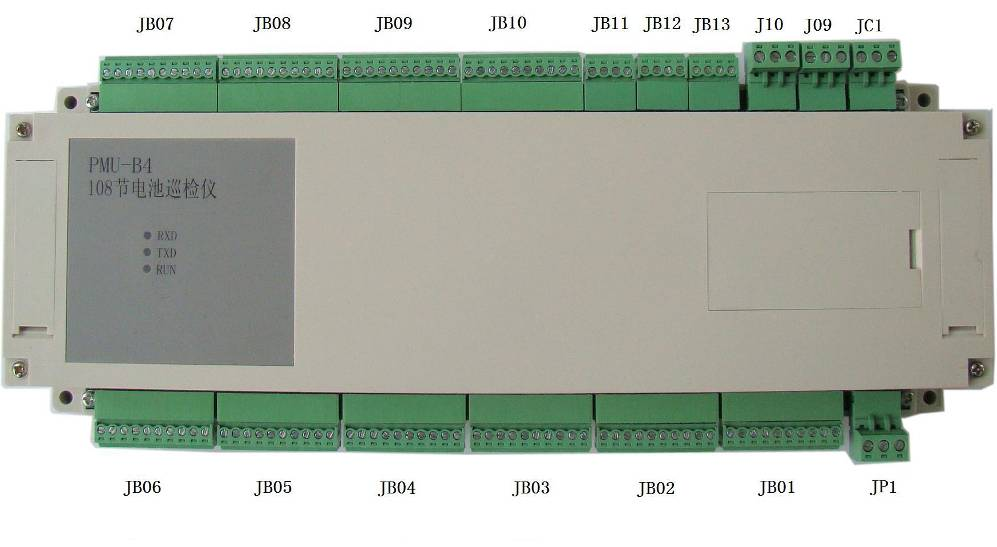

圖2 PMU-B4監控單元接口圖
5、監控單元接線定義

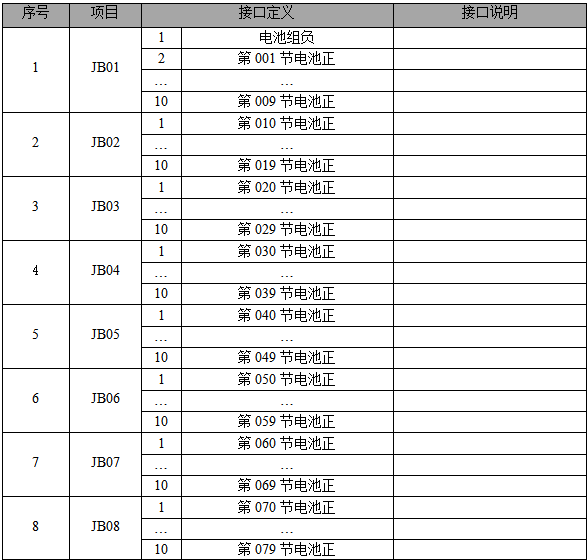

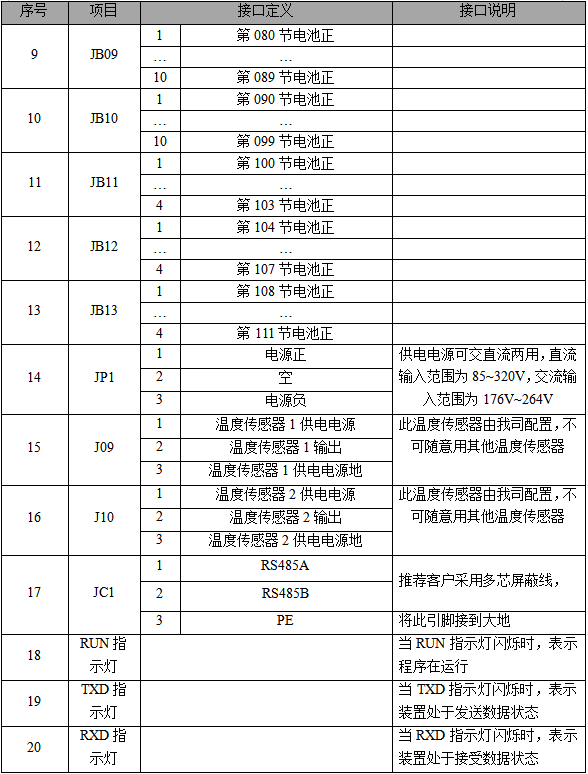

表1 接線定義

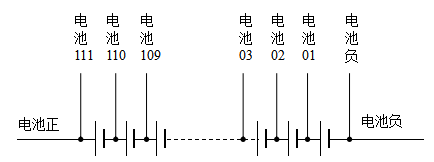

6、電池巡檢單元的單體電池接線原理圖
電池巡檢單元與電池連接可以在電池端接線處加裝自恢復保險絲，防止接線短路造成的危害。
7、溫度測量
監控單元測量?jī)陕翻h(huán)境溫度，溫度傳感器由我公司提供，配線長度為1.5米，該長度為確保溫度傳感器性能的最大長度，請不要延長配線長度或使用其它型號的溫度傳感器。
8、通信連接
本裝置采用RS485通信方式，與系統監控模塊完成數據交換。在連接通信線時，推薦用戶采用兩芯屏蔽線，裝置485A與監控模塊通信接口485A相連接，裝置485B與監控模塊通信接口485B相連接。
9、SW1拔碼開關設置
SW1是一個5位拔碼開關，如下圖所示。其中第1,2位是設置電池巡檢的通信地址，第3,4位是設置電池巡檢的通信協議，第5位是用來設置電池巡檢儀型號是PMU-B3(54節電池巡檢儀)或PMU-B4(108節電池巡檢儀)，具體設置見表2

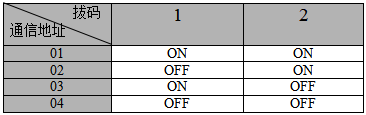

表2 SW1撥碼開關設置
注意:
1.PMU-B3最多能測量56節電池電壓；PMU-B4最多能測量111節電池電壓
2.當設置為PBM協議時，每個電池巡檢儀可以模擬6個從機，占用6個地址；當電池巡檢儀地址撥碼：
設置為01時，從機的地址范圍為70H~75H，
設置為02時，從機的地址范圍為76H~7BH，
設置為03時，從機的地址范圍為7CH~81H，
設置為04時，從機的地址范圍為82H~87H。
