PMU-B21電池巡檢單元
索引：PMU-B21,電池巡檢單元,英可瑞電池巡檢單元 發布日期：2022-08-15
PMU-B21電池巡檢單元介紹說明
1、PMU-B21電池巡檢單元結構尺寸圖

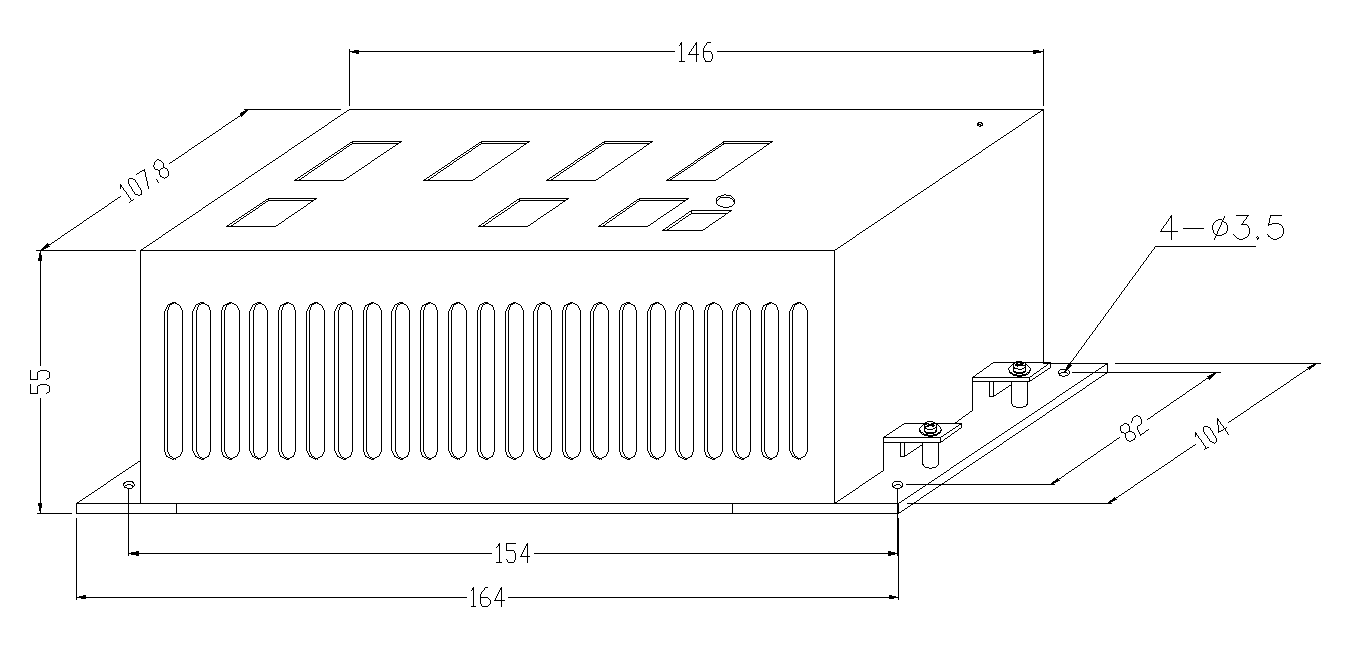

圖1 PMU-B21電池巡檢外形圖（單位：mm）
2、電池巡檢單元基本功能
電池巡檢單元采用八位單片機，負責采集一組環境溫度、24節單體電池電壓。電池巡檢單元通過RS485通信總線與系統的監控模塊進行通信。其完成的主要功能如下：
● 測量一組環境溫度
● 采集24個單體電池電壓
● 通過RS485通信總線與系統監控模塊完成數據交換
3、 電池巡檢單元參數特性
監控單元性能參數
● 供電電源：85~320V（DC）、176~264V（AC）
● 額定功耗：≤10W
● 工作溫度：-5℃~40℃
● 海拔高度：≤2500m
● 最多單體測量數量：24只
● 單體電池電壓測量范圍：0~21VDC
● 單體電池電壓測量誤差：≤0.5%
● 環境溫度測量路數：1路
● 絕緣強度：通信端口對機殼耐壓500VAC/1Min
其他端口對機殼耐壓2500VAC/1Min
采樣端口與工作電源端口耐壓2500VAC/1Min。
4、電池巡檢單元接線端子定義
監控單元接口圖如2所示:

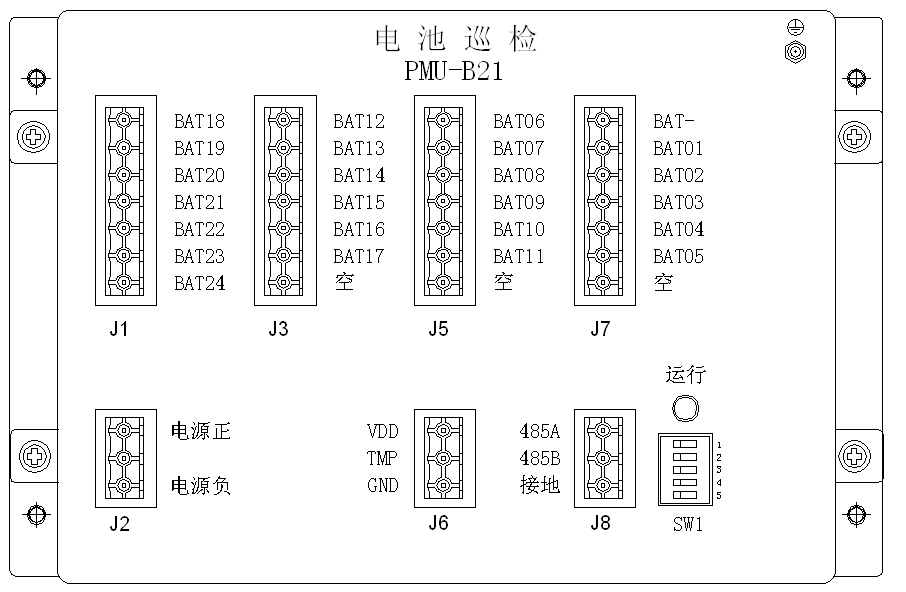

圖2 PMU-B21監控單元接口圖
監控單元接線定義如表1所示:

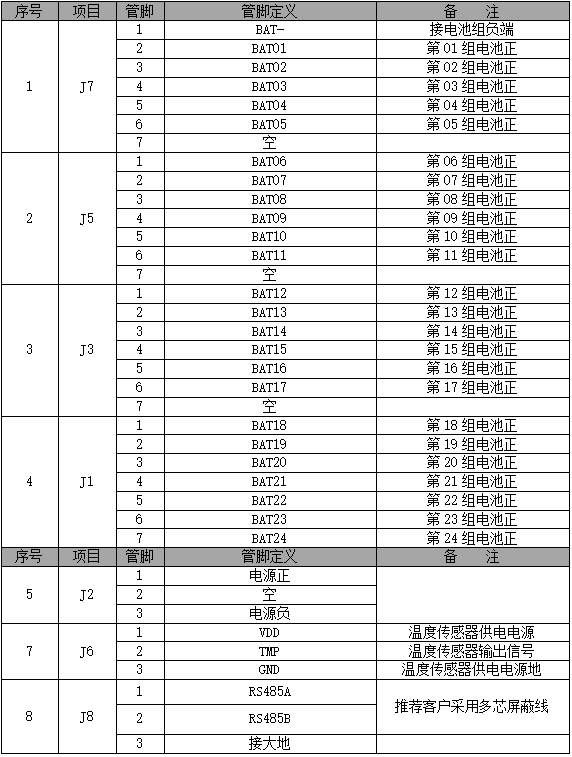

表1 監控單元接線定義
5、電池巡檢接線原理
本裝置最多可測24個單體電池，將每節電池串聯采樣接入相應的采樣端子即可，每個采樣端子從電池端的取樣電流不大于75μA（微安）,電池巡檢單元的單體電池接線如圖2.2.14所示:
6、 SW1拔碼開關定義
在裝置的面板上，有一個5位的拔碼開關SW1,其中1~3位用于設置通訊地址，共可設8個地址；第4~5位用于設置通訊協議，有4個通訊協議可設置。

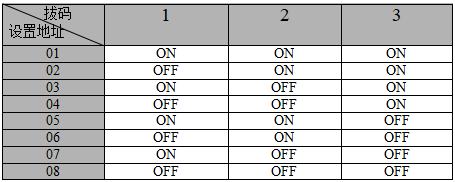

1~3地址位設置對應表：

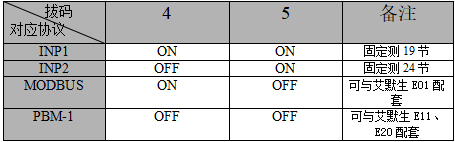

4~5協議位設置對應表：
注意：
協議位改變設置后需將裝置斷電后重新上電方可生效。
7、 溫度測量
監控單元測量一路環境溫度，溫度傳感器由我公司提供，配線長度為1.5米，該長度為確保溫度傳感器性能的最大長度，請不要延長配線長度或使用其它型號的溫度傳感器。
8、 電壓測量校準
當監控出現測量所有的單體電壓與實際值不一致時，可通過校正內部電位器校實現測量值與實際值相一致。在監控模塊的內部，有一個可調電位器RV1，可用來調整組單體電池電壓。
如果是出現少數電池單體電壓測量不準，不可調動RV1，此時應檢查電池巡檢接線是否正確,連接是否良好。
