直流屏開關量監控單元PMU-K2
索引：PMU-K2,直流屏監控單元,開關量監控單元,直流屏監控 發布日期：2022-08-10
PMU-K2直流屏開關量監控單元
1、PMU-K2開關量監控單元結構尺寸圖

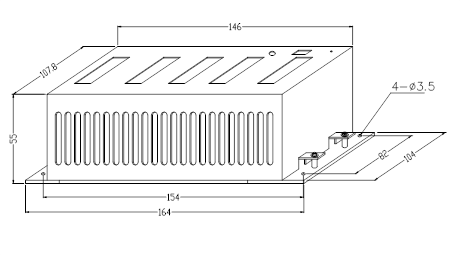

圖1 PMU-K2監控單元外形圖（單位：mm）
2、開關量監控單元基本功能
開關量監控單元采用八位單片機，負責測量40路開關量狀態及7對干結點輸出。開關量狀態可通過設SW1拔碼開關位置來選擇常開或常閉輸入兩種結點，但要求所有狀態量采用統一的輸入方式。開關量監控單元通過RS485通信總線與系統的監控模塊進行通信。其完成的主要功能如下：
● 測量40路無源結點開關量
● 提供輸入結點常開或常閉選擇功能
● 提供一個常開及常閉的系統故障結點輸出
● 提供6個常開結點輸出
● 通過RS485通信總線與系統監控模塊完成數據交換
3、開關量監控單元參數特性
監控單元性能參數
● 供電電源：85V~320V（DC），176V~264V（AC）
● 額定功耗：≤10W
● 工作溫度：-5℃~40℃
● 海拔高度：≤2500m
● 開關量輸入路數：40
● 結點輸出路數：7路
● 絕緣強度：通信端口對機殼耐壓500VAC/1Min
其他端口對機殼耐壓2000VAC/1Min
監控單元接口如圖2所示:

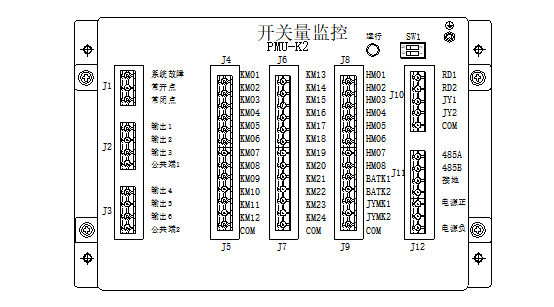

圖2 PMU-K2監控單元接口圖
監控單元接線定義如表1所示:

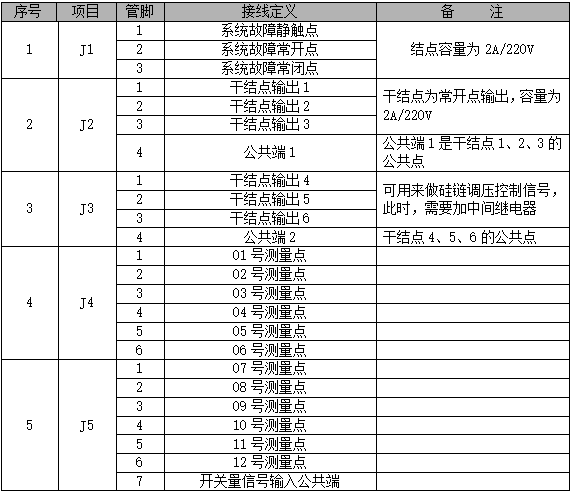

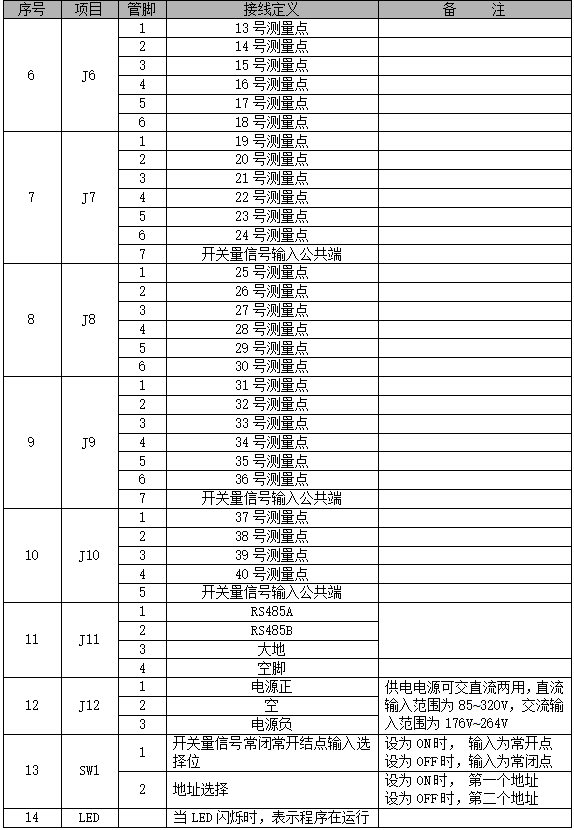

表1 監控單元接線定義
每個開關量模塊可以測量40個點，在主監控中可設為狀態或告警點，但是要求單個開關量中測量的類型不可有狀態和告警混編，即1個開關量不可同時測量告警點和狀態（第1號地址開關量除外，見下表定義）

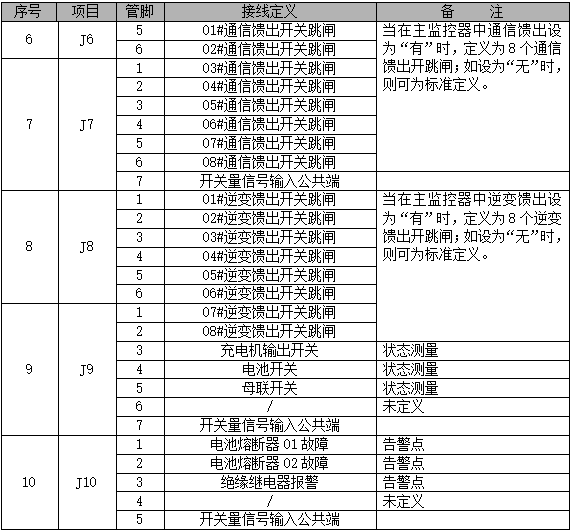

第1號地址的開關量有如下表的特殊定義，下表中描述了與其他地址開關量的定義區別。
繼電器輸出
繼電器輸出可作為故障輸出或者硅鏈控制輸出，輸出功能可設置,內部繼電器容量AC220V/2A，如超過以上參數需采用中間繼電器。加中間繼電器時，如中間繼電器線圈為直流供電，請在線圈上并接續流二極管，續流二極管可根據線圈供電電壓不同選用不同耐壓二極管，一般可選用如1N4007等1000V耐壓普通二極管。
系統故障結點輸出：系統正常時，常開點斷開，常閉點吸合。當系統故障時，系統故障結點動作，常開點吸合，常閉點斷開。當開關量監控單元不上電或停止工作時，此時常開點吸合，常閉點斷開。
故障分類輸出1~3：系統將故障分為12大類，每個故障內容可定義其輸出內容，每個輸出可選擇最多4種故障組合輸出，可在監控模塊上具體設置；輸出類型為常開輸出。
故障分類輸出4~6：可以定義為硅鏈控制，支持5級和7級硅鏈，也可以按輸出1-3的功能方式定義，當定義為5級硅鏈控制時，硅鏈調壓接線圖見圖3所示，請客戶一定要將續流二極管D1、D2、D3接上。

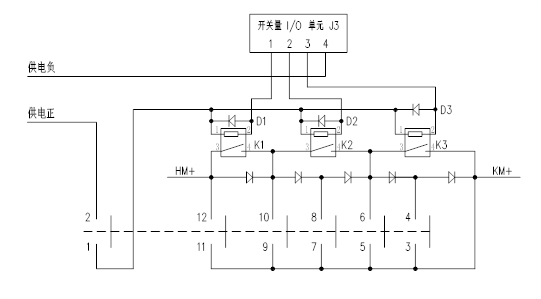

圖3 五級硅鏈調壓圖
