1 PMU-A21交流監控單元結構尺寸圖

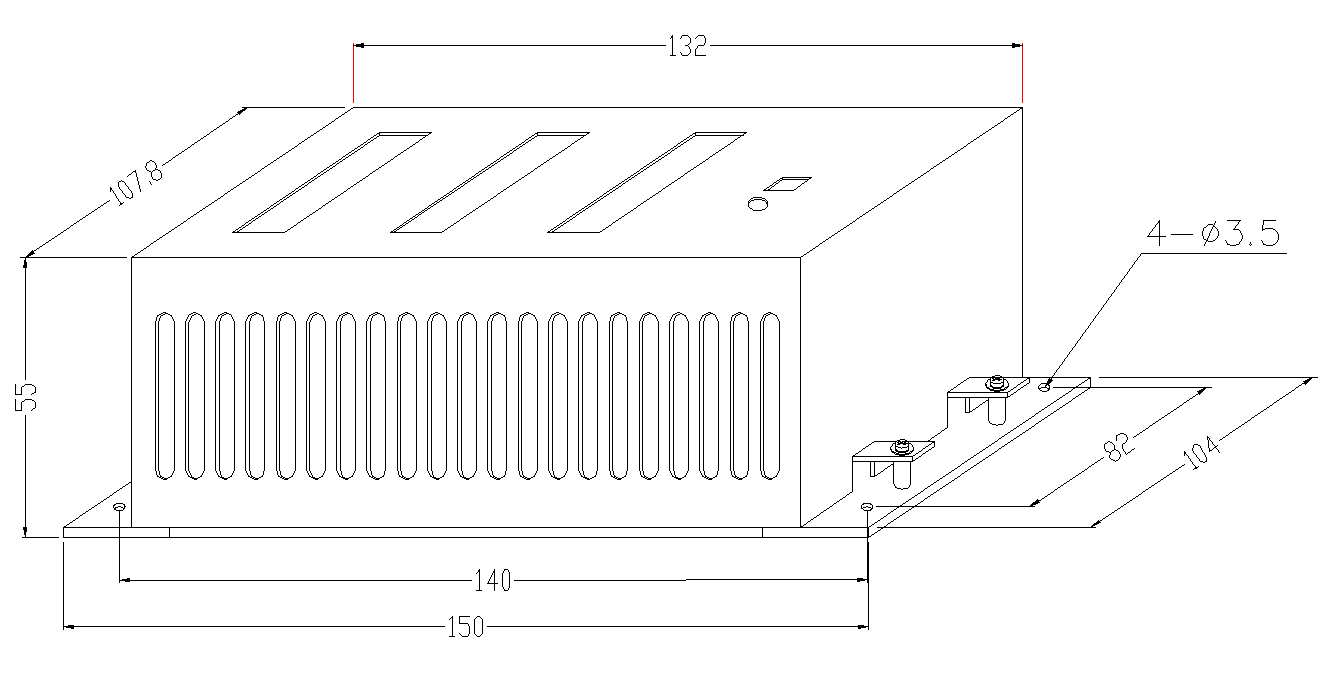

1 PMU-A21監控單元外形圖(單位:mm)
2 交流監控單元基本功能
交流監控單元采用八位單片機,負責測量兩路三相的交流相電壓,并根據交流電壓來自動切換兩路交流接觸器。交流監控單元通過RS485通信總線與系統的監控模塊進行通信。其完成的主要功能如下:
● 測量兩路三相交流電壓
● 根據交流電壓的狀態自動切換兩路交流接觸器
● 測量一相交流工作電流
● 測量兩路接觸器的工作狀態、防雷狀態、五路交流空開狀態
● 通過RS485通信總線與系統監控模塊完成數據交換
● 可設兩個通訊地址,并有自定義INP協議及標準MODBUS-RTU協議可選
3 交流監控單元參數特性
● 供電電源:85V~320V(DC),176V~264V(AC)
● 額定功耗:≤10W
● 工作溫度:-5℃~40℃
● 海拔高度:≤2500m
● 模擬量測量路數:7路(交流量)
● 交流電壓測量精度:±1%
● 開關量輸入路數:8路(無源常開結點)
● 結點輸出路數:2路(額定電流5A)
● 絕緣強度:通信端口對機殼耐壓500VAC/1Min
其他端口對機殼耐壓2500VAC/1Min
交流端口與工作電源端口耐壓2500VAC/1Min。

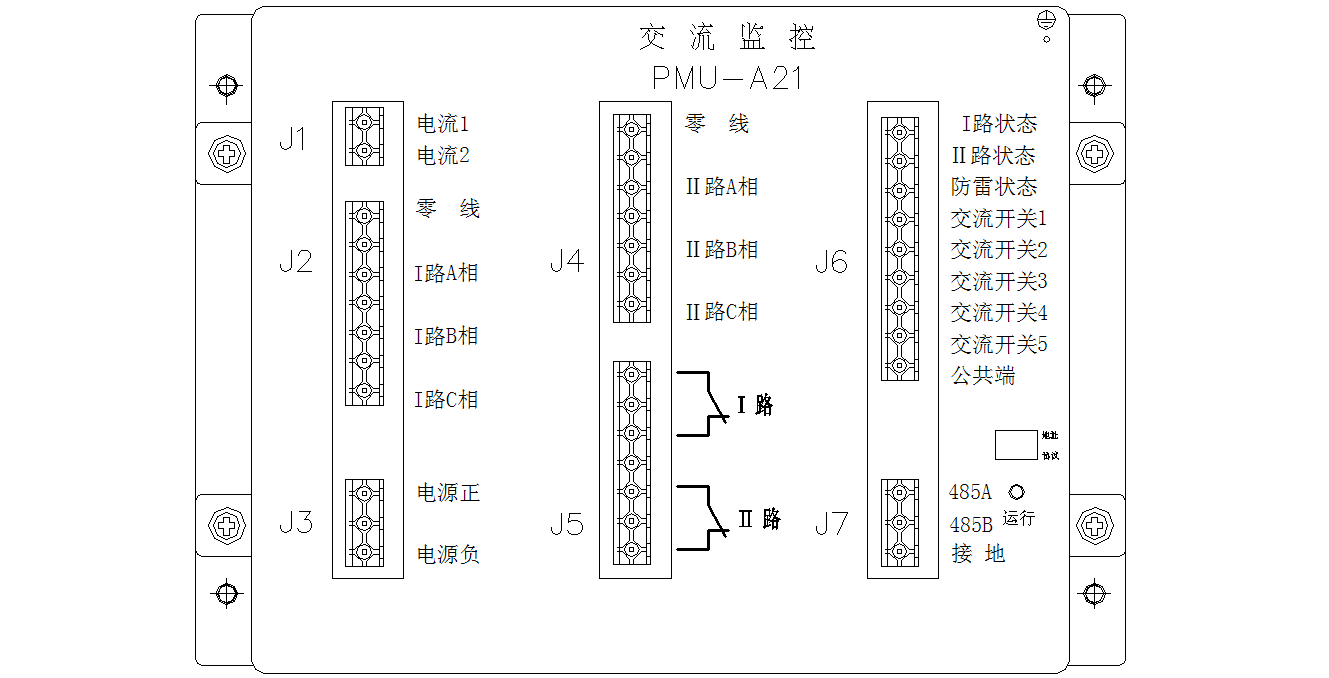

2 PMU-A21監控單元接口
監控單元接線定義如表1所示:

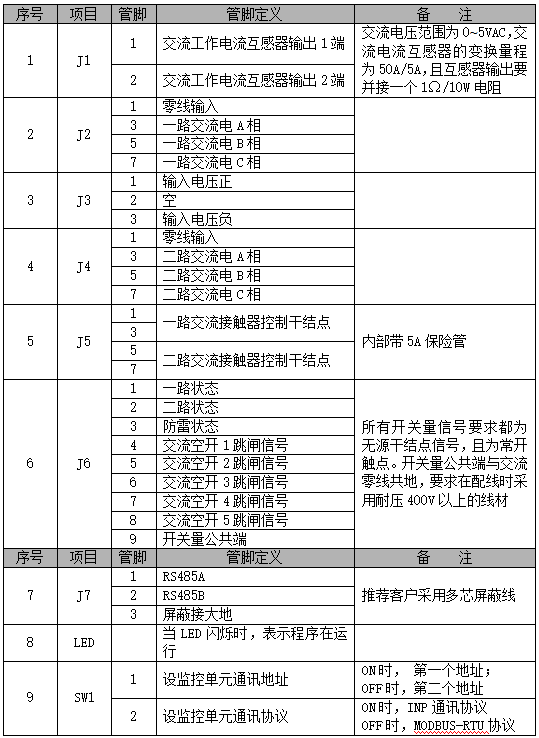

表1監控單元接線定義
交流監控單元的接線圖如3所示:

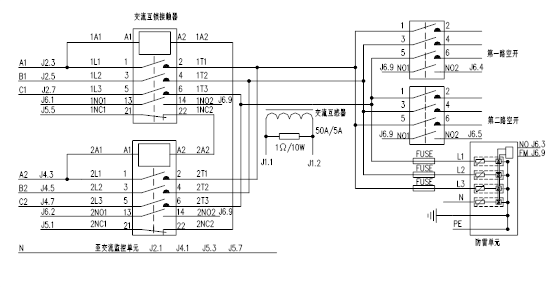

圖3 PMU-A21監控單元接線圖
上圖為交流配電基本原理圖,交流進線經過兩個交流進線空開后(圖中沒有標出),進入接觸器的進線端,同時接入交流監控單元的交流電壓采樣端。經過接觸器的選擇后,用一個50A/5A的交流電流互感器采樣交流工作電流。交流部分采用一個避雷器來吸收雷電殘余電壓,防雷單元配線要求參考避雷器使用要求。最后經過交流空開將交流電壓送到模塊配電。
交流監控單元工作原理及過程
交流監控單元采用8位CPU,通過A/D轉換芯片將模擬量轉換成CPU可以識別的數字信號,再經過CPU的運算,可測量出每相交流模擬量的實際值,CPU再根據當前的兩路交流電壓來完成交流的切換過程(CPU默認的交流相電壓的正常范圍值為220V±20%)。程序默認的交流切換的控制方式為一路為主,二路為輔。
交流接觸器的互鎖是通過硬件及軟件的結合來完成。控制接觸器1線圈的觸點是經過接觸器2常閉觸點2NC1、2NC2和交流監控單元的控制結點J5.1、J5.3串聯而成,同樣,控制接觸器2線圈的觸點是經過接觸器1常閉觸點1NC1、1NC2和交流監控單元的控制結點J5.5、J5.7串聯而成,過樣,當某一路在正常工作時,由于它的常閉觸點已斷開,則另一路的起動線圈由于線路不閉合,則不能吸合而完成互鎖功能。在軟件方面,兩路接觸器控制觸點永遠不會同時吸合。
電壓校正功能
監控單元內部只有一個側位可調電位器,其標號為R4。當出現交流測量電壓與實際電壓值出現測量偏差時,可通過調整此電位器來實現監控測量值與實際值相一致。
注意:
監控單元在出廠時已用高精度萬用表校好,請不要輕意調整此電位器。
